Передний Амортизатор Снятие. Corolla ZZE150

Снимите 2 крышки рычага стеклоочистителя ветрового стекла.

Отверните гайку и снимите рычаг левого переднего стеклоочистителя со щеткой в сборе.

Отверните гайку и снимите рычаг правого переднего стеклоочистителя со щеткой в сборе.

Освободите 7 фиксаторов и снимите верхнее уплотнение между капотом и кожухом.

Освободите 8 захватов и зажим и снимите левую вентиляционную решетку в верхней части кожуха.

Освободите 6 захватов и зажим и снимите левую вентиляционную решетку в верхней части кожуха.

Освободите 14 захватов и зажим и снимите правую вентиляционную решетку в верхней части кожуха.

Освободите 11 захватов и зажим и снимите правую вентиляционную решетку в верхней части кожуха.

Отсоедините разъем.

Выверните 2 болта и снимите электродвигатель стеклоочистителя ветрового стекла с тягой в сборе.

Отсоедините разъем.

Выверните 2 болта и снимите электродвигатель стеклоочистителя ветрового стекла с тягой в сборе.

Отсоедините трос управления дроссельной заслонки в сборе от кронштейна.

Выверните болт и снимите дифференциальный датчик давления в сборе с наружной верхней панели кожуха.

Освободите зажим и отогните правую водозащитную пластину, как показано на рисунке.

Расцепите зажим.

Выверните 10 болтов и снимите наружную верхнюю панель кожуха.

Отсоедините зажимы и отогните правую водозащитную пластину и брызгозащитное уплотнение воздуховода отопителя № 1, как показано на рисунке.

Выверните 8 болтов и снимите наружную верхнюю панель кожуха.

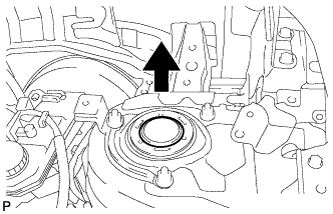

Снимите пыльник опоры передней подвески.

Отверните гайку и отсоедините стойку стабилизатора в сборе от переднего амортизатора с цилиндрической винтовой пружиной.

УКАЗАНИЕ:

Если шаровой шарнир поворачивается вместе с гайкой, зафиксируйте болт пальца с помощью шестигранного ключа (на 6 мм).

Выверните болт, снимите зажим и отсоедините передний датчик частоты вращения.

ПРИМЕЧАНИЕ:

Убедитесь в том, что передний датчик частоты вращения полностью отсоединен от переднего амортизатора с цилиндрической винтовой пружиной.

Выверните болт и отсоедините передний гибкий шланг.

Ослабьте гайку крепления передней опоры к переднему амортизатору.

ПРИМЕЧАНИЕ:

1. Не отворачивайте гайку крепления передней опоры к переднему амортизатору полностью.

2. Ослабляйте гайку, только когда требуется разобрать передний амортизатор с цилиндрической винтовой пружиной.

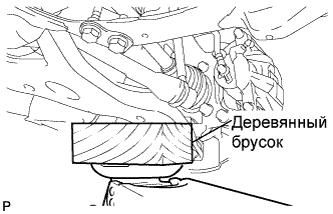

Поддомкратьте переднюю полуось с помощью домкрата и деревянного бруска.

Выверните 2 болта, снимите 2 гайки и отсоедините передний амортизатор с цилиндрической винтовой пружиной (с нижней стороны) от поворотного кулака.

Отверните 3 гайки и снимите передний амортизатор с цилиндрической винтовой пружиной.

ПРИМЕЧАНИЕ:

Передний датчик частоты вращения должен быть полностью отсоединен от переднего амортизатора с цилиндрической винтовой пружиной.
