Передний Амортизатор Установка. Corolla ZZE150

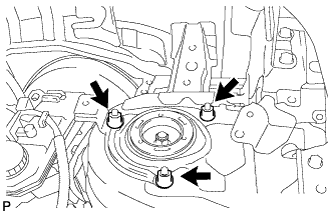

Установите передний амортизатор с цилиндрической винтовой пружиной (сверху) и закрепите его 3 гайками.

Момент затяжки:

50 Н*м{510 кгс*см, 37 фунт-сила-футов}

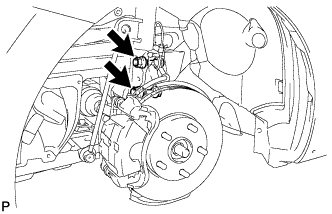

Установите передний амортизатор с цилиндрической винтовой пружиной (с нижней стороны) на поворотный кулак и закрепите его 2 болтами и 2 гайками.

Момент затяжки:

240 Н*м{2447 кгс*см, 177 фунт-сила-футов}

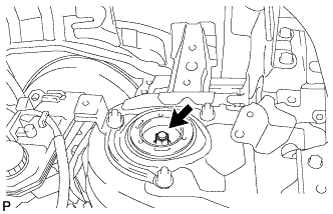

Полностью затяните гайку крепления передней опоры к переднему амортизатору.

Момент затяжки:

47 Н*м{479 кгс*см, 35 фунт-сила-футов}

Подсоедините передний гибкий шланг к поворотному кулаку и закрепите его болтом.

Момент затяжки:

29 Н*м{296 кгс*см, 21 фунт-сила-футов}

Установите передний датчик частоты вращения и передний гибкий шланг на передний амортизатор, закрепив их болтом и зажимом.

Момент затяжки:

29 Н*м{296 кгс*см, 21 фунт-сила-футов}

ПРИМЕЧАНИЕ:

Не допускайте перекручивания переднего датчика частоты вращения при установке.

УКАЗАНИЕ:

Сначала установите передний гибкий шланг, а затем кронштейн жгута проводов датчика частоты вращения.

Установите стойку переднего стабилизатора в сборе на передний амортизатор с цилиндрической винтовой пружиной, закрепив ее гайкой.

Момент затяжки:

74 Н*м{755 кгс*см, 55 фунт-сила-футов}

ПРИМЕЧАНИЕ:

Если шаровой шарнир поворачивается вместе с гайкой, зафиксируйте болт пальца с помощью шестигранного ключа (на 6 мм).

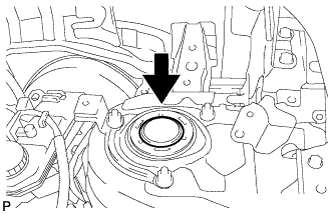

Установите пыльник опоры передней подвески.

Установите наружную верхнюю панель кожуха и закрепите ее 10 болтами.

Момент затяжки:

8,8 Н*м{90 кгс*см, 78 фунт-сила-дюймов}

Отогните правую водозащитную пластину, как показано на рисунке, и введите в зацепление зажим.

Установите наружную верхнюю панель кожуха и закрепите ее 8 болтами.

Момент затяжки:

8,8 Н*м{90 кгс*см, 78 фунт-сила-дюймов}

Отогните правую водозащитную пластину и брызгозащитное уплотнение воздуховода отопителя № 1 и отсоедините все зажимы, как показано на рисунке.

Установите левый усилитель крепления кожуха к кузову и закрепите его 3 болтами.

Момент затяжки:

8,8 Н*м{90 кгс*см, 78 фунт-сила-дюймов}

Установите дифференциальный датчик давления в сборе на наружную верхнюю панель кожуха и закрепите его болтом.

Момент затяжки:

5,5 Н*м{56 кгс*см, 49 фунт-сила-дюймов}

Установите трос управления дроссельной заслонкой в сборе на кронштейн.

Установите электродвигатель стеклоочистителя ветрового стекла с тягой в сборе и закрепите его 2 болтами.

Момент затяжки:

5,5 Н*м{56 кгс*см, 49 фунт-сила-дюймов}

Подсоедините разъем.

Установите электродвигатель стеклоочистителя ветрового стекла с тягой в сборе и закрепите его 2 болтами.

Момент затяжки:

5,5 Н*м{56 кгс*см, 49 фунт-сила-дюймов}

Подсоедините разъем.

Введите в зацепление фиксатор и 14 захватов и установите правую вентиляционную решетку в верхней части кожуха.

Введите в зацепление фиксатор и 11 захватов и установите правую вентиляционную решетку в верхней части кожуха.

Введите в зацепление фиксатор и 8 захватов и установите левую вентиляционную решетку в верхней части кожуха.

Введите в зацепление фиксатор и 6 захватов и установите левую вентиляционную решетку в верхней части кожуха.

Освободите 7 фиксаторов и отсоедините верхнее уплотнение между капотом и кожухом.

Приведите в действие стеклоочиститель и остановите электродвигатель стеклоочистителя ветрового стекла в положении автоматического ограничения хода.

Очистите зубчатую часть рычага стеклоочистителя.

При повторной установке:

1. Почистите зубчатую часть оси вращения стеклоочистителя проволочной щеткой.


Установите левый рычаг переднего стеклоочистителя со щеткой в сборе, как показано на рисунке, и закрепите их гайкой.

Момент затяжки:

26 Н*м{265 кгс*см, 19 фунт-сила-футов}

УКАЗАНИЕ:

Удерживайте шарнир рычага рукой, чтобы затянуть гайку.

Приведите в действие передние стеклоочистители, одновременно распыляя омывающую жидкость на ветровое стекло. Убедитесь, что передние стеклоочистители работают надлежащим образом и не задевают кузов автомобиля.

Приведите в действие стеклоочиститель и остановите электродвигатель стеклоочистителя ветрового стекла в положении автоматического ограничения хода.

Очистите зубчатую часть рычага стеклоочистителя.

При повторной установке:

1. Почистите зубчатую часть оси вращения стеклоочистителя проволочной щеткой.


Установите левый рычаг переднего стеклоочистителя со щеткой в сборе, как показано на рисунке, и закрепите их гайкой.

Момент затяжки:

26 Н*м{265 кгс*см, 19 фунт-сила-футов}

УКАЗАНИЕ:

Удерживайте шарнир рычага рукой, чтобы затянуть гайку.

Приведите в действие передние стеклоочистители, одновременно распыляя омывающую жидкость на ветровое стекло. Убедитесь, что передние стеклоочистители работают надлежащим образом и не задевают кузов автомобиля.

Приведите в действие стеклоочиститель и остановите электродвигатель стеклоочистителя ветрового стекла в положении автоматического ограничения хода.

Очистите зубчатую часть рычага стеклоочистителя.

При повторной установке:

1. Почистите зубчатую часть оси вращения стеклоочистителя проволочной щеткой.


Установите правый рычаг переднего стеклоочистителя со щеткой в сборе, как показано на рисунке, и закрепите их гайкой.

Момент затяжки:

26 Н*м{265 кгс*см, 19 фунт-сила-футов}

УКАЗАНИЕ:

Удерживайте шарнир рычага рукой, чтобы затянуть гайку.

Приведите в действие стеклоочиститель и остановите электродвигатель стеклоочистителя ветрового стекла в положении автоматического ограничения хода.

Очистите зубчатую часть рычага стеклоочистителя.

При повторной установке:

1. Почистите зубчатую часть оси вращения стеклоочистителя проволочной щеткой.


Установите правый рычаг переднего стеклоочистителя со щеткой в сборе, как показано на рисунке, и закрепите их гайкой.

Момент затяжки:

26 Н*м{265 кгс*см, 19 фунт-сила-футов}

УКАЗАНИЕ:

Удерживайте шарнир рычага рукой, чтобы затянуть гайку.
