  1. ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ ЗАДНЕГО СОЛНЦЕЗАЩИТНОГО НАВЕСА В СБОРЕ

Переключатель Заднего Солнцезащитного Навеса -- Проверка



1. ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ ЗАДНЕГО СОЛНЦЕЗАЩИТНОГО НАВЕСА В СБОРЕ


    Camry ASV50 GSV50 ACV51.Внутренние Панели Отделка Салона.Система Заднего Солнцезащитного Навеса.Переключатель заднего солнцезащитного навеса проверка

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Положение переключателя
    		Заданные условия
    6 (ECU) - 3 (E2)
    		Переключатель заднего солнцезащитного навеса нажат
    		Менее 1 Ом
    6 (ECU) - 3 (E2)
    		Переключатель заднего солнцезащитного навеса не нажат
    		10 кОм или более

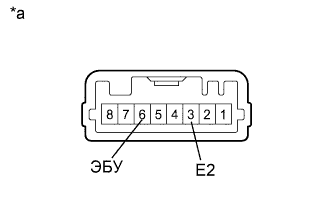

    Обозначения на рисунке
    *a
    		Устройство с отсоединенным жгутом проводов
    (переключатель заднего солнцезащитного навеса в сборе)
