  1. ПРОВЕРЬТЕ ШТОРКУ ЗАДНЕГО ОКНА В СБОРЕ

Задний Солнцезащитный Навес В Сборе -- Проверка



1. ПРОВЕРЬТЕ ШТОРКУ ЗАДНЕГО ОКНА В СБОРЕ


    Camry ASV50 GSV50 ACV51.Внутренние Панели Отделка Салона.Система Заднего Солнцезащитного Навеса.Задний солнцезащитный навес в сборе проверка

  1. Подайте напряжение аккумуляторной батареи и проверьте работу заднего солнцезащитного навеса.

    OK:
    Условие
    		Результат
    Положительный (+) вывод аккумуляторной батареи → B-1 (MU)
    Отрицательный (-) вывод аккумуляторной батареи → B-4 (MD)
    		Задний солнцезащитный навес поднимается.
    Положительный (+) вывод аккумуляторной батареи → B-4 (MD)
    Отрицательный (-) вывод аккумуляторной батареи → B-1 (MU)
    		Задний солнцезащитный навес опускается.

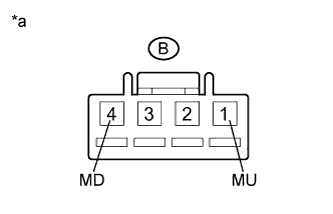

    Обозначения на рисунке
    *a
    		Устройство с отсоединенным жгутом проводов
    (солнцезащитный навес задней двери в сборе)
