Трубопровод Хладагента -- Снятие |
| 1. СОБРАТЬ ХЛАДАГЕНТ ИЗ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ |
Установите выключатель системы кондиционирования в положение ON (ВКЛ).
Включите на 10 минут кондиционер с температурой, установленной на 25°C (77°F), и вентилятором, вращающимся на низких оборотах, для прогона хладагента через систему. В результате большая часть компрессорного масла из разных узлов системы кондиционирования собирается в компрессоре системы кондиционирования.
Выключите зажигание.
Соберите хладагент из системы кондиционирования с помощью установки регенерации хладагента.
| 2. СНИМИТЕ ТРУБНЫЙ ХОМУТ (для моделей с 1AZ-FE) |
Прижимая конец шланга низкого давления кондиционера № 1 к концу трубопровода низкого давления, сожмите обе стороны трубного хомута с помощью плоскогубцев так, чтобы хомут разъединился.

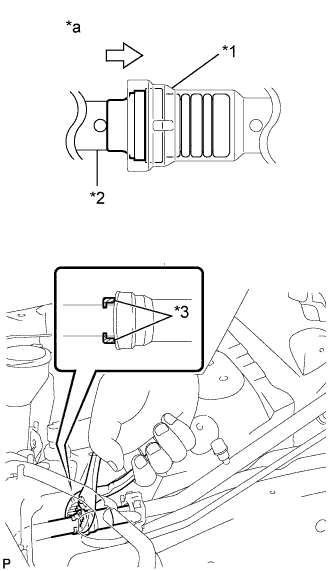

Обозначения на рисунке *1 Трубка низкого давления *2 Трубопровод низкого давления кондиционера № 1 *3 Трубный хомут *a Вдавите - ПРИМЕЧАНИЕ:
- Примите меры, чтобы частицы трубного зажимы не попали в трубопровод.
 |
Отсоедините шланг низкого давления кондиционера № 1.
- ПРИМЕЧАНИЕ:
- Полностью очистите от воды и грязи концы шланга низкого давления кондиционера № 1 и трубопровода низкого давления.
Снимите 2 кольцевых уплотнения с трубопровода низкого давления кондиционера № 1.
- ПРИМЕЧАНИЕ:
- Оберните виниловой лентой открытые концы разъединенных шланга низкого давления и трубопровода низкого давления кондиционера № 1, чтобы не допустить попадания в них грязи или воды.
| 3. СНИМИТЕ ТРУБНЫЙ ХОМУТ (для моделей с 2AR-FE) |
Прижимая конец шланга низкого давления в сборе к концу трубки низкого давления в сборе, сожмите обе стороны трубного хомута с помощью плоскогубцев так, чтобы они разъединились.

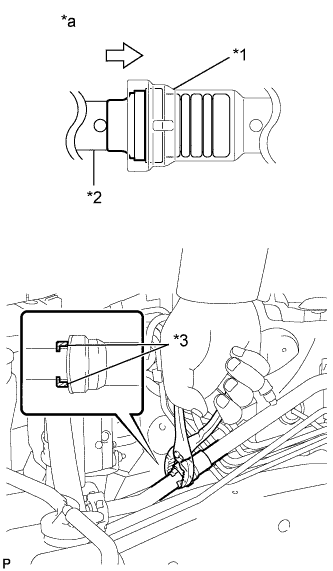

Обозначения на рисунке *1 Трубка низкого давления *2 Трубопровод низкого давления в сборе *3 Трубный хомут *a Вдавите - ПРИМЕЧАНИЕ:
- Примите меры, чтобы частицы трубного зажимы не попали в трубопровод.
 |
Отсоедините шланг низкого давления в сборе.
- ПРИМЕЧАНИЕ:
- Полностью очистите от грязи и воды поверхности рядом с концами шланга низкого давления в сборе и трубки низкого давления в сборе.
Снимите 2 кольцевых уплотнения с трубопровода низкого давления в сборе.
- ПРИМЕЧАНИЕ:
- Оберните открытые концы разъединенных шланга низкого давления в сборе и трубки низкого давления в сборе виниловой лентой, чтобы не допустить попадания в них грязи или воды.
| 4. СНИМИТЕ ТРУБНЫЙ ХОМУТ (для моделей с 2GR-FE) |
Прижимая конец шланга низкого давления в сборе к концу трубки низкого давления в сборе, сожмите обе стороны трубного хомута с помощью плоскогубцев так, чтобы они разъединились.

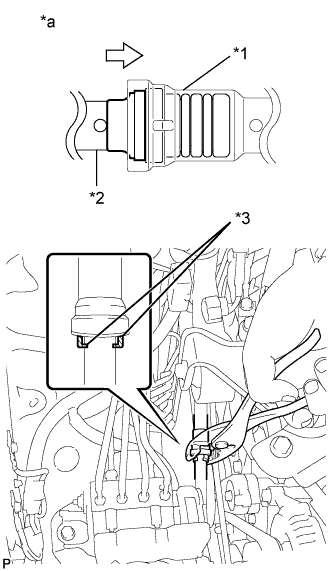

Обозначения на рисунке *1 Трубка низкого давления *2 Трубопровод низкого давления в сборе *3 Трубный хомут *a Вдавите - ПРИМЕЧАНИЕ:
- Примите меры, чтобы частицы трубного зажимы не попали в трубопровод.
 |
Отсоедините шланг низкого давления в сборе.
- ПРИМЕЧАНИЕ:
- Полностью очистите от грязи и воды поверхности рядом с концами шланга низкого давления в сборе и трубки низкого давления в сборе.
Снимите 2 кольцевых уплотнения с трубопровода низкого давления в сборе.
- ПРИМЕЧАНИЕ:
- Оберните открытые концы разъединенных шланга низкого давления в сборе и трубки низкого давления в сборе виниловой лентой, чтобы не допустить попадания в них грязи или воды.
