Подогреватель Спинки Заднего Сиденья -- Снятие



1. МЕРЫ ПРЕДОСТОРОЖНОСТИ (для моделей с боковой подушкой безопасности заднего сиденья)
ПРЕДОСТЕРЕЖЕНИЕ:
Перед началом обслуживания обязательно изучите раздел "Меры предосторожности" (Нажмите здесь).
ПРИМЕЧАНИЕ:
После выключения зажигания следует подождать некоторое время, прежде чем отсоединять провод от отрицательного (-) вывода аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечаниями относительно отсоединения провода от отрицательного (-) вывода вспомогательной аккумуляторной батареи (Нажмите здесь).


2. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ (для моделей с боковыми подушками безопасности задних сидений)
ПРЕДОСТЕРЕЖЕНИЕ:
После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.
ПРИМЕЧАНИЕ:
После подсоединения провода необходимо инициализировать некоторые системы (Нажмите здесь).


3. СНИМИТЕ ПОДГОЛОВНИК ЗАДНЕГО СИДЕНЬЯ В СБОРЕ


4. СНИМИТЕ ПОДУШКУ ЗАДНЕГО СИДЕНЬЯ В СБОРЕ


    Camry ASV50 GSV50 ACV51.Сиденья.Система Передних Сидений С Электроприводом.Подогреватель спинки заднего сиденья снятие

  1. Открепите крепление подушки сиденья от кузова автомобиля, как показано на рисунке.

    Номинальная величина
    a
    		100 мм (3,94 дюйма) или менее
    ПРИМЕЧАНИЕ:
    Поскольку каркас подушки легко деформируется, аккуратно соблюдайте приведенные ниже указания.

    1. Выберите крепление, которое будет отсоединяться первым. Расположите руки рядом с креплением, как показано на рисунке. Затем поднимите подушку сиденья, чтобы отсоединить крепление.

    2. Повторите описанный выше шаг для другого крепления.

  1. Для моделей с системой подогрева сидений:

    1. Отсоедините 2 разъема подогревателя сиденья.

  1. Снимите подушку заднего сиденья в сборе.



5. СНИМИТЕ КРЕПЛЕНИЕ ПОДУШКИ ЗАДНЕГО СИДЕНЬЯ


    Camry ASV50 GSV50 ACV51

  1. Освободите захват и снимите крепление подушки заднего сиденья.

    ПРИМЕЧАНИЕ:
    Крепления подушки заднего сиденья не подлежат повторному использованию.
    УКАЗАНИЕ:
    Выполните действия в том же порядке, что и для левой стороны.


6. СНИМИТЕ ОБИВКУ СПИНКИ ЗАДНЕГО СИДЕНЬЯ


    Camry ASV50 GSV50 ACV51

  1. Освободите 4 захвата и снимите 2 обивки спинок задних сидений.

    УКАЗАНИЕ:
    Выполните действия в том же порядке, что и для левой стороны.


7. СНИМИТЕ СПИНКУ ЗАДНЕГО СИДЕНЬЯ В СБОРЕ

  1. Для моделей с боковой подушкой безопасности заднего сиденья:

    1. Отсоедините все разъемы и зажимы от левой скобы крепления системы безопасности для детей сиденья в сборе.

  1. Отсоедините 2 ремня безопасности заднего сиденья от 2 направляющих плечевых креплений ремней заднего сиденья.



    Camry ASV50 GSV50 ACV51

  1. Расцепите 2 крюка и отсоедините крышку.

  1. Выверните 2 гайки, 2 болта и снимите спинку левого заднего сиденья в сборе.



8. СНИМИТЕ НАПРАВЛЯЮЩУЮ ПЛЕЧЕВОГО КРЕПЛЕНИЯ ЦЕНТРАЛЬНОГО РЕМНЯ БЕЗОПАСНОСТИ ЗАДНЕГО СИДЕНЬЯ (для левой стороны)


    Camry ASV50 GSV50 ACV51

  1. Выверните 2 винта.

  1. Освободите направляющую и снимите направляющую плечевого крепления центрального ремня безопасности заднего сиденья.



9. СНИМИТЕ НАПРАВЛЯЮЩУЮ ПЛЕЧЕВОГО КРЕПЛЕНИЯ РЕМНЯ ЗАДНЕГО СИДЕНЬЯ


    Camry ASV50 GSV50 ACV51

  1. Выверните 2 винта.

  1. Освободите направляющую и снимите направляющую плечевого крепления левого ремня безопасности заднего сиденья.



10. СНИМИТЕ ОБИВКУ СПИНКИ РАЗДЕЛЬНОГО ЗАДНЕГО СИДЕНЬЯ С ПОДУШКОЙ


    Camry ASV50 GSV50 ACV51

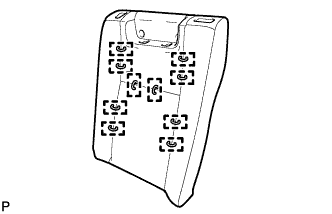

  1. Освободите все крепления.

  1. Снимите 12 витковых пружин.



  1. Для моделей с боковой подушкой безопасности заднего сиденья:



      Camry ASV50 GSV50 ACV51

    1. Отверните гайку и отсоедините кронштейн подушки безопасности.



    Camry ASV50 GSV50 ACV51

  1. Освободите 4 захвата и снимите 2 держателя подголовника заднего сиденья.

  1. Для моделей с системой подогрева сидений:

    1. Освободите зажим и отсоедините жгут проводов подогревателя сиденья от рамы спинки левого заднего сиденья в сборе.

  1. Снимите обивку спинки заднего раздельного сиденья с подушкой с рамы спинки левого заднего сиденья в сборе.



11. СНИМИТЕ ОБИВКУ СПИНКИ ЗАДНЕГО РАЗДЕЛЬНОГО СИДЕНЬЯ (ПОДОГРЕВАТЕЛЬ СПИНКИ ЗАДНЕГО СИДЕНЬЯ В СБОРЕ)


    Camry ASV50 GSV50 ACV51

  1. Снимите 10 витковых пружин, а затем снимите обивку спинки заднего раздельного сиденья (подогреватель спинки заднего сиденья в сборе) с подушки спинки заднего раздельного сиденья.
