Ионный генератор снятие. Camry ASV50

Внутреннее Оборудование Автомобиля. Camry ASV50 GSV50 ACV51
Система Отопления Кондиционирования. Camry ASV50 GSV50 ACV51

  1. СНИМИТЕ ЗАЩИТНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ В СБОРЕ

  2. СНИМИТЕ ВОЗДУХОВОД СОЕДИНЕНИЯ ОТОПИТЕЛЯ И ВОЗДУХОВОДА С ДЕФЛЕКТОРОМ В СБОРЕ

  3. СНИМИТЕ ИОННЫЙ ГЕНЕРАТОР В СБОРЕ

Ионный Генератор -- Снятие



1. СНИМИТЕ ЗАЩИТНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ В СБОРЕ
(Нажмите здесь)


2. СНИМИТЕ ВОЗДУХОВОД СОЕДИНЕНИЯ ОТОПИТЕЛЯ И ВОЗДУХОВОДА С ДЕФЛЕКТОРОМ В СБОРЕ


    Camry ASV50 GSV50 ACV51

  1. Снимите фиксатор.

  1. Выверните 3 винта и снимите воздуховод соединения отопителя и воздуховода с дефлектором в сборе.



3. СНИМИТЕ ИОННЫЙ ГЕНЕРАТОР В СБОРЕ


    Camry ASV50 GSV50 ACV51

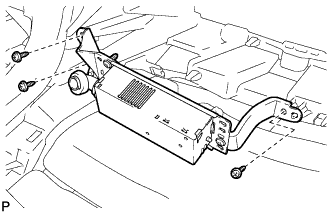

  1. Выверните 3 винта и снимите ионный генератор в сборе.
