Подогреватель Спинки Заднего Сиденья -- Проверка |
| 1. ПРОВЕРЬТЕ ПОДОГРЕВАТЕЛЬ СПИНКИ ЛЕВОГО ЗАДНЕГО СИДЕНЬЯ (ОБИВКУ СПИНКИ ЗАДНЕГО РАЗДЕЛЬНОГО СИДЕНЬЯ) |
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

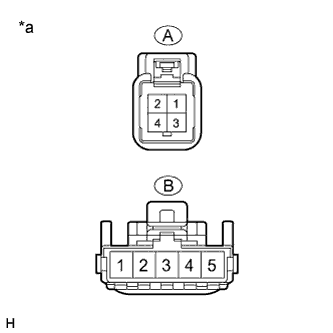

Обозначения на рисунке *a Устройство с отсоединенным жгутом проводов
(подогреватель спинки левого заднего сиденья (обивка спинки заднего раздельного сиденья))- Номинальное сопротивление:
Контакты для подключения диагностического прибора Режим Заданные условия A-1 - B-4 Всегда Менее 1 Ом A-2 - B-1 Всегда Менее 1 Ом A-3 - B-5 Всегда Менее 1 Ом A-4 - B-3 Всегда Менее 1 Ом A-4 - B-2 Всегда 3,19 - 3,83 Ом
 |
| 2. ПРОВЕРЬТЕ ПОДОГРЕВАТЕЛЬ СПИНКИ ПРАВОГО ЗАДНЕГО СИДЕНЬЯ (ОБИВКУ СПИНКИ ЗАДНЕГО РАЗДЕЛЬНОГО СИДЕНЬЯ) |
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

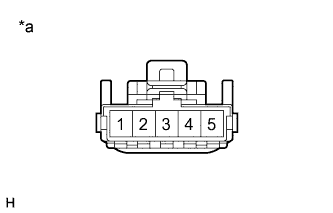

Обозначения на рисунке *a Устройство с неподсоединенным жгутом проводов
(подогреватель спинки правого заднего сиденья (обивка спинки заднего раздельного сиденья))- Номинальное сопротивление:
Контакты для подключения диагностического прибора Условие Заданные условия 1 - 5 Всегда 3,19 - 3,82 Ом
 |
