Главный Выключатель Системы Ультразвуковой Локации -- Проверка |
| 1. ПРОВЕРЬТЕ ВЫКЛЮЧАТЕЛЬ ЗАДНЕГО УЛЬТРАЗВУКОВОГО ЛОКАТОРА ИЛИ СИСТЕМЫ УЛЬТРАЗВУКОВОЙ ЛОКАЦИИ В СБОРЕ |
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора Положение переключателя Заданные условия 9 (IG) - 6 (ECU) Главный выключатель системы ультразвуковой локации включен Менее 1 Ом 9 (IG) - 6 (ECU) Главный выключатель системы ультразвуковой локации выключен 10 кОм или более

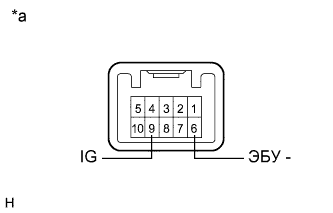

Если результат не соответствует требованиям, замените выключатель заднего ультразвукового локатора или системы ультразвуковой локации в сборе.Обозначения на рисунке *a Устройство с отсоединенным жгутом проводов
(выключатель заднего ультразвукового локатора или системы ультразвуковой локации в сборе)
 |
Проверьте, светится ли переключатель.
Подайте напряжение аккумуляторной батареи на выключатель заднего ультразвукового локатора или системы ультразвуковой локации в сборе и убедитесь, что включается индикатор выключателя.
- OK:
Контакты для подключения диагностического прибора Заданные условия Положительный (+) вывод аккумуляторной батареи → контакт 8 (ILL+)
Отрицательный (-) вывод аккумуляторной батареи → контакт 7 (ILL-)Горит

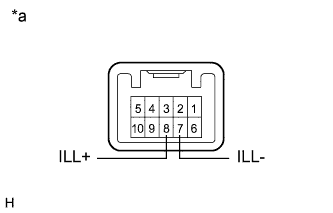

Если результат не соответствует требованиям, замените выключатель заднего ультразвукового локатора или системы ультразвуковой локации в сборе.Обозначения на рисунке *a Устройство с отсоединенным жгутом проводов
(выключатель заднего ультразвукового локатора или системы ультразвуковой локации в сборе)
Проверьте работу индикатора выключателя.
Подайте напряжение аккумуляторной батареи на выключатель заднего ультразвукового локатора или системы ультразвуковой локации в сборе и убедитесь, что включается индикатор выключателя.
- OK:
Контакты для подключения диагностического прибора Положение переключателя Заданные условия Положительный (+) вывод аккумуляторной батареи → контакт 9 (IG)
Отрицательный (-) вывод аккумуляторной батареи → контакт 10 (E)Главный выключатель системы ультразвуковой локации включен Индикатор включается

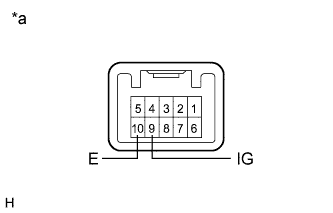

Если результат не соответствует требованиям, замените выключатель заднего ультразвукового локатора или системы ультразвуковой локации в сборе.Обозначения на рисунке *a Устройство с отсоединенным жгутом проводов
(выключатель заднего ультразвукового локатора или системы ультразвуковой локации в сборе)
