Внутреннее Оборудование Автомобиля. Camry ASV50 GSV50 ACV51
Освещение (Салона). Camry ASV50 GSV50 ACV51
Лампа Освещения Салона -- Проверка |
| 1. ПРОВЕРЬТЕ ЛАМПУ НАПРАВЛЕННОГО ОСВЕЩЕНИЯ В СБОРЕ |
Проверьте задние лампы индивидуального освещения.
Подсоедините положительный (+) вывод аккумуляторной батареи к контакту 4 (B), а отрицательный (-) вывод – к контакту 1 (E) или 2 (CTY).
- Результат:
Контакты для подключения диагностического прибора Режим Заданные условия 4 (B) - 1 (E) Выключатели задних ламп индивидуального освещения в выключенном положении Правая и левая задние лампы индивидуального освещения не включаются Выключатель левой задней лампы индивидуального освещения во включенном положении Левая задняя лампа индивидуального освещения загорается Выключатель правой задней лампы индивидуального освещения во включенном положении Правая задняя лампа индивидуального освещения загорается 4 (B) - 2 (CTY) Выключатели задних ламп индивидуального освещения в выключенном положении Правая и левая задние лампы индивидуального освещения включаются Выключатель левой задней лампы индивидуального освещения во включенном положении Левая задняя лампа индивидуального освещения выключена Выключатель правой задней лампы индивидуального освещения во включенном положении Правая задняя лампа индивидуального освещения выключена

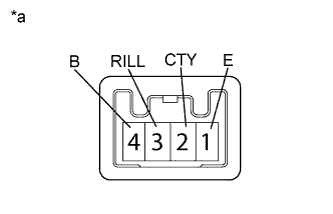

Если результат проверки не отвечает требованиям, замените лампу накаливания или лампу индивидуального освещения в сборе.Обозначения на рисунке *a Устройство с отсоединенным жгутом проводов
(лампа направленного освещения в сборе)
 |
Проверьте заднюю лампу направленного освещения.
Подсоедините положительный (+) вывод аккумуляторной батареи к контакту 3 (RILL), а отрицательный (-) вывод – к контакту 1 (E).
- Результат:
Контакты для подключения диагностического прибора Режим Заданные условия 3 (RILL) - 1 (E) Выключатель задней лампы направленного освещения в выключенном положении Не включаются задние лампы направленного освещени Выключатель задней лампы направленного освещения во включенном положении Задняя лампа направленного освещения включается
