Лампа подсветки внутренней ручки проверка. Camry ASV50
ПРОВЕРЬТЕ ЛАМПУ ПОДСВЕТКИ ВНУТРЕННЕЙ РУЧКИ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ
ПРОВЕРЬТЕ ЛАМПУ ПОДСВЕТКИ ВНУТРЕННЕЙ РУЧКИ ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ
ПРОВЕРЬТЕ ЛАМПУ ПОДСВЕТКИ ВНУТРЕННЕЙ РУЧКИ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ
ПРОВЕРЬТЕ ЛАМПУ ПОДСВЕТКИ ВНУТРЕННЕЙ РУЧКИ ПРАВОЙ ЗАДНЕЙ ДВЕРИ
Лампа Подсветки Внутренней Ручки -- Проверка |
| 1. ПРОВЕРЬТЕ ЛАМПУ ПОДСВЕТКИ ВНУТРЕННЕЙ РУЧКИ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ |
Подсоедините положительный (+) вывод аккумуляторной батареи к контакту 1, а отрицательный (-) вывод - к контакту 2.
Убедитесь, что лампа подсветки внутренней ручки передней двери включается.
- OK:
- Лампа подсветки внутренней ручки передней двери включается.

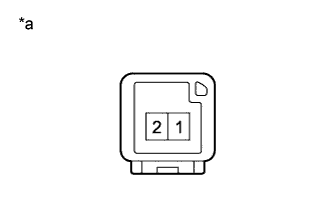

Обозначения на рисунке*a
| Устройство с отсоединенным жгутом проводов
(лампа подсветки внутренней ручки левой передней двери)
|
Если результат проверки не отвечает требованиям, замените лампу подсветки внутренней ручки левой передней двери.
| 2. ПРОВЕРЬТЕ ЛАМПУ ПОДСВЕТКИ ВНУТРЕННЕЙ РУЧКИ ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ |
Подсоедините положительный (+) вывод аккумуляторной батареи к контакту 1, а отрицательный (-) вывод – к контакту 2.
Убедитесь, что лампа подсветки внутренней ручки передней двери включается.
- OK:
- Лампа подсветки внутренней ручки передней двери включается.
Обозначения на рисунке*a
| Устройство с неподсоединенным жгутом проводов
(Лампа подсветки внутренней ручки передней двери в сборе)
|
Если результат проверки не отвечает требованиям, замените лампу подсветки внутренней ручки правой передней двери.
| 3. ПРОВЕРЬТЕ ЛАМПУ ПОДСВЕТКИ ВНУТРЕННЕЙ РУЧКИ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ |
Подсоедините положительный (+) вывод аккумуляторной батареи к контакту 1, а отрицательный (-) вывод – к контакту 2.
Убедитесь, что лампа подсветки внутренней ручки задней двери включается.
- OK:
- Лампа подсветки внутренней ручки задней двери включается.
Обозначения на рисунке*a
| Устройство с неподсоединенным жгутом проводов
(лампа подсветки внутренней ручки левой задней двери)
|
Если результат проверки не отвечает требованиям, замените лампу подсветки внутренней ручки левой задней двери.
| 4. ПРОВЕРЬТЕ ЛАМПУ ПОДСВЕТКИ ВНУТРЕННЕЙ РУЧКИ ПРАВОЙ ЗАДНЕЙ ДВЕРИ |
Подсоедините положительный (+) вывод аккумуляторной батареи к контакту 1, а отрицательный (-) вывод – к контакту 2.
Убедитесь, что лампа подсветки внутренней ручки задней двери включается.
- OK:
- Лампа подсветки внутренней ручки задней двери включается.
Обозначения на рисунке*a
| Устройство с неподсоединенным жгутом проводов
(Лампа подсветки внутренней ручки правой задней двери в сборе)
|
Если результат проверки не отвечает требованиям, замените лампу подсветки внутренней ручки правой задней двери.
