Фильтр подавления помех установка. Camry ASV50

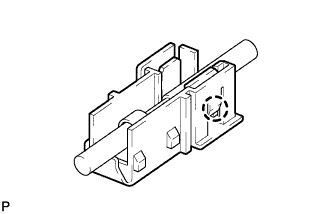

Установите новую крышку контактов на жгут проводов и введите в зацепление захват.

ПРИМЕЧАНИЕ:

1. При подсоединении жгута проводов к крышке контактов всегда удерживайте его так, чтобы обжимная сторона контакта была обращена вверх.

2. Не допускайте перегиба открытого провода при подсоединении жгута проводов к крышке контактов.

3. Никогда не прилагайте чрезмерного усилия при вставке жгута проводов в крышку контактов.

4. Если крышка контактов была деформирована при установке, замените контакт и крышку контактов новыми деталями.

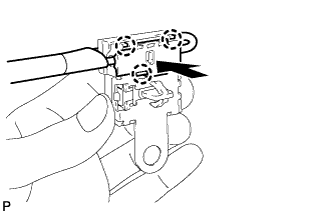

Установите новую крышку контактов со жгутом проводов на новый конденсатор и введите в зацепление 3 захвата.

ПРИМЕЧАНИЕ:

1. Никогда не прилагайте чрезмерного усилия при вставке крышки контактов в конденсатор.

2. Если крышка контактов была деформирована при установке, замените контакт, крышку контактов и конденсатор новыми деталями.


Введите в зацепление 2 зажима, чтобы предварительно закрепить новый конденсатор настройки радиоприемника со жгутом проводов.

Закрепите новый конденсатор настройки радиоприемника болтом.

Момент затяжки:

8,0 N*m{82 kgf*cm, 71 in.*lbf}

Введите в зацепление направляющую.

Установите левую внутреннюю боковую облицовку крыши в сборе и закрепите ее 5 фиксаторами.

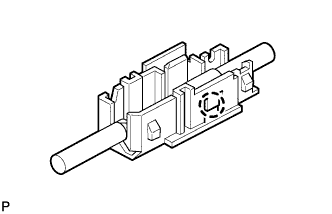

Установите новую крышку контактов на жгут проводов и введите в зацепление захват.

ПРИМЕЧАНИЕ:

1. При подсоединении жгута проводов к крышке контактов всегда удерживайте его так, чтобы обжимная сторона контакта была обращена вверх.

2. Не допускайте перегиба открытого провода при подсоединении жгута проводов к крышке контактов.

3. Никогда не прилагайте чрезмерного усилия при вставке жгута проводов в крышку контактов.

4. Если крышка контактов была деформирована при установке, замените контакт и крышку контактов новыми деталями.

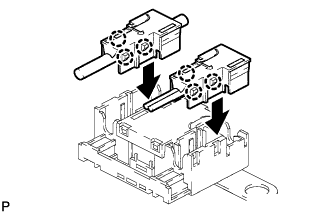

Установите 2 новые крышки контактов со жгутом проводов на новый конденсатор и введите в зацепление 6 захватов.

ПРИМЕЧАНИЕ:

1. Никогда не прилагайте чрезмерного усилия при вставке крышки контактов в конденсатор.

2. Если крышка контактов была деформирована при установке, замените контакты, крышки контактов и конденсатор новыми деталями.

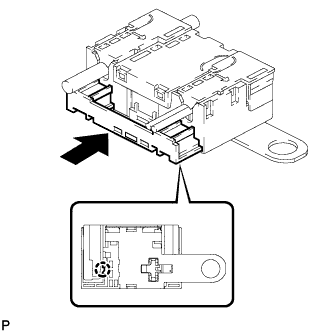

Введите в зацепление захват, чтобы вставить крышку, как показано на рисунке.

Введите в зацепление зажим, чтобы предварительно закрепить новый конденсатор настройки радиоприемника со жгутом проводов.

Закрепите новый конденсатор настройки радиоприемника болтом.

Момент затяжки:

8,0 N*m{82 kgf*cm, 71 in.*lbf}

Введите в зацепление направляющую, зажим и 2 фиксатора.

Установите левую боковую накладку заднего сиденья и закрепите болтом.

Момент затяжки:

18 N*m{184 kgf*cm, 13 ft.*lbf}

Совместите метку совмещения (красную) на уплотнителе с выступающей частью кузова, указанной стрелкой на рисунке, и установите уплотнитель обшивки проема левой задней двери.

ПРИМЕЧАНИЕ:

После установки убедитесь, что углы совмещены правильно.

Установите опорную накладку левой задней двери и закрепите ее 6 фиксаторами.

УКАЗАНИЕ:

Введите в зацепление захваты с задней стороны опорной накладки.

Установите спинку левого заднего сиденья в сборе в салон.

ПРИМЕЧАНИЕ:

Соблюдайте осторожность, чтобы не повредить кузов автомобиля.

Установите спинку левого заднего сиденья в сборе и закрепите ее 2 болтами и 2 гайками.

Момент затяжки:

18 N*m{184 kgf*cm, 13 ft.*lbf}

Введите в зацепление 2 крюка, чтобы закрепить крышку.

Подсоедините 2 ремня безопасности заднего сиденья к 2 направляющим плечевых креплений ремней заднего сиденья.

Для моделей с боковой подушкой безопасности заднего сиденья:

1. Подсоедините все разъемы и зажимы к левой скобе крепления системы безопасности для детей в сборе.


Установите 2 обивки спинок задних сидений и введите в зацепление 4 захвата.

УКАЗАНИЕ:

Выполните действия в том же порядке, что и для левой стороны.

Установите новое крепление подушки заднего сиденья и закрепите его захватом.

ПРИМЕЧАНИЕ:

Крепления подушки заднего сиденья не подлежат повторному использованию.

УКАЗАНИЕ:

Выполните действия в том же порядке, что и для левой стороны.

Поместите подушку заднего сиденья в сборе в салон.

ПРИМЕЧАНИЕ:

Соблюдайте осторожность, чтобы не повредить кузов автомобиля.

Для моделей с системой подогрева сидений:

1. Подсоедините 2 разъема подогревателя сиденья.


Закрепите 2 крепления подушки заднего сиденья в сборе на кузове автомобиля, как показано на рисунке.

Убедитесь, что подушка заднего сиденья в сборе установлена надежно.

ПРИМЕЧАНИЕ:

При установке подушки заднего сиденья следите за тем, чтобы пряжки ремня безопасности не оказались под подушкой сиденья.

Установите спинку левого заднего сиденья в сборе в салоне.

ПРИМЕЧАНИЕ:

Соблюдайте осторожность, чтобы не повредить кузов автомобиля.

Введите в зацепление крепление и закрепите боковую спинку левого заднего сиденья в сборе с помощью болта.

Момент затяжки:

18 N*m{184 kgf*cm, 13 ft.*lbf}

Подсоедините ремень безопасности заднего сиденья к направляющей плечевого крепления левого ремня заднего сиденья.

Установите новое крепление подушки заднего сиденья и закрепите его захватом.

ПРИМЕЧАНИЕ:

Крепления подушки заднего сиденья не подлежат повторному использованию.

УКАЗАНИЕ:

Выполните действия в том же порядке, что и для левой стороны.

Поместите подушку заднего сиденья в сборе в салон.

ПРИМЕЧАНИЕ:

Соблюдайте осторожность, чтобы не повредить кузов автомобиля.

Закрепите 2 крепления подушки заднего сиденья в сборе на кузове автомобиля, как показано на рисунке.

Убедитесь, что подушка заднего сиденья в сборе установлена надежно.

ПРИМЕЧАНИЕ:

При установке подушки заднего сиденья в сборе позаботьтесь о том, чтобы пряжки ремней безопасности не оказались под подушкой заднего сиденья в сборе.
