Трос управления наклоном заднего сиденья снятие. Camry ASV50

Открепите крепление подушки сиденья от кузова автомобиля, как показано на рисунке.

ПРИМЕЧАНИЕ:

Поскольку каркас подушки легко деформируется, аккуратно соблюдайте приведенные ниже указания.

1. Выберите крепление, которое будет отсоединяться первым. Расположите руки рядом с креплением, как показано на рисунке. Затем поднимите подушку сиденья, чтобы отсоединить крепление.


2. Повторите описанный выше шаг для другого крепления.


Снимите подушку заднего сиденья в сборе.

ПРИМЕЧАНИЕ:

Соблюдайте осторожность, чтобы не повредить кузов автомобиля.

Освободите захват и снимите крепление подушки заднего сиденья.

ПРИМЕЧАНИЕ:

Крепления подушки заднего сиденья не подлежат повторному использованию.

УКАЗАНИЕ:

Порядок выполнения работ одинаков для правой и левой стороны.

Снимите ремень безопасности заднего сиденья с направляющей плечевого крепления ремня левого заднего сиденья.

Выверните болт.

Освободите крюк и снимите боковую спинку левого заднего сиденья в сборе.

ПРИМЕЧАНИЕ:

Соблюдайте осторожность, чтобы не повредить кузов автомобиля.

Снимите ремень безопасности заднего сиденья с направляющей плечевого крепления ремня правого заднего сиденья.

Выверните болт.

Освободите крюк и снимите боковую спинку правого заднего сиденья в сборе.

ПРИМЕЧАНИЕ:

Соблюдайте осторожность, чтобы не повредить кузов автомобиля.

Снимите ремень безопасности заднего сиденья с направляющей плечевого крепления ремня центрального заднего сиденья.

Сложите спинку левого заднего сиденья в сборе.

Освободите фиксатор, как показано на рисунке.

Выверните 2 болта и снимите спинку левого заднего сиденья в сборе.

ПРИМЕЧАНИЕ:

Соблюдайте осторожность, чтобы не повредить кузов автомобиля.

Сложите спинку правого заднего сиденья в сборе.

Освободите фиксатор, как показано на рисунке.

Выверните 2 болта и снимите спинку правого заднего сиденья в сборе.

ПРИМЕЧАНИЕ:

Соблюдайте осторожность, чтобы не повредить кузов автомобиля.

Снимите уплотнитель обшивки проема левой задней двери.

Снимите уплотнитель обшивки проема правой задней двери.

Выверните болт и отсоедините напольное крепление заднего ремня в сборе.

Выверните болт и отсоедините напольное крепление заднего ремня в сборе.

Отверните 2 гайки и снимите левую скобу обвязки крепления системы блокировки дверей от открывания из салона в сборе.

Выверните болт и отсоедините напольное крепление левого замка ремня безопасности заднего сиденья с центральным ремнем в сборе.

Освободите 5 фиксаторов.

Освободите направляющую и снимите левую внутреннюю боковую облицовку крыши.

Сдвиньте центральный стоп-сигнал, в порядке и в направлениях, показанных стрелками на рисунке, отжимая его к задней части автомобиля, чтобы освободить 4 захвата.

Поверните центральный стоп-сигнал на 180 градусов, как показано стрелкой на рисунке.

УКАЗАНИЕ:

Это облегчает отсоединение разъема.

Отсоедините разъем и снимите центральный стоп-сигнал в сборе.

С помощью съемника молдингов отцепите 2 захвата и 4 направляющих, и снимите крышку плечевого крепления ремня безопасности заднего сиденья.

УКАЗАНИЕ:

Выполните эту же операцию для 2 других крышек крепления ремня заднего сиденья.

С помощью плоскогубцев отцепите 3 фиксатора внутри багажного отделения, как показано на рисунке.

УКАЗАНИЕ:

Перед использованием плоскогубцев оберните их концы лентой.

Освободите 5 направляющие.

Пропустите 3 напольных крепления ремней безопасности заднего сиденья через облицовку отделения для мелких вещей, а затем снимите облицовку отделения для мелких вещей в сборе.

С помощью плоскогубцев отцепите 3 фиксатора внутри багажного отделения, как показано на рисунке.

УКАЗАНИЕ:

Перед использованием плоскогубцев оберните их концы лентой.

Освободите направляющую.

Пропустите 3 напольных крепления ремней безопасности заднего сиденья через облицовку отделения для мелких вещей, а затем снимите облицовку отделения для мелких вещей в сборе.

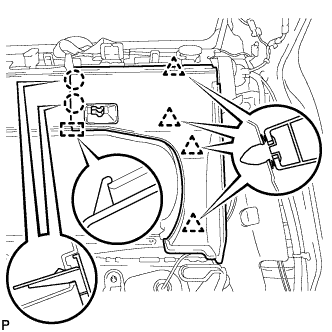

Освободите направляющую, 2 захвата и 4 фиксатора, и снимите левую разделительную панель салона.

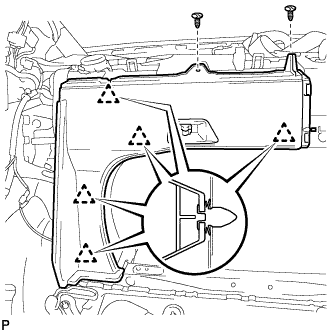

С помощью съемника фиксаторов освободите 2 фиксатора.

Освободите 5 фиксаторов и снимите правую разделительную панель салона.

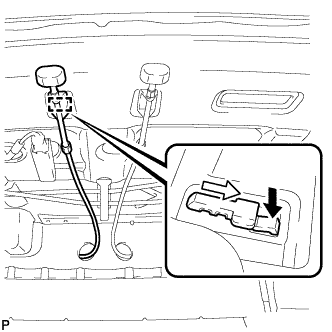

Освободите крепления в порядке, показанном на рисунке.

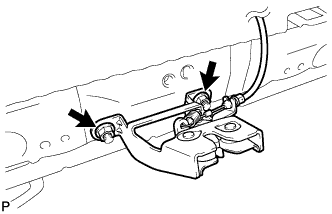

Отверните 2 гайки и снимите замок спинки левого заднего сиденья в сборе (трос фиксации левого заднего сиденья).
