СИСТЕМА ПОМОЩИ ПРИ ПАРКОВКЕ - Направляющие линии отображаются вместе с осью автомобиля |
ОПИСАНИЕ
Задняя телекамера в сборе способна формировать линии заданного направления. Но так как в автомобилях с системой помощи при парковке функция формирования направляющих линий задней телекамерой в сборе не требуется, она отключена.

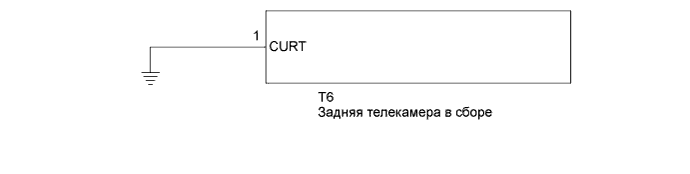

СХЕМА СОЕДИНЕНИЙ
ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ
Проверьте экран монитора помощи при парковке задним ходом.
- Результат:
Результат
| Следующий шаг
|
Направляющие линии отображаются вместе с осью автомобиля.
| А
|
Направляющие линии отображаются без оси автомобиля.
| B
|

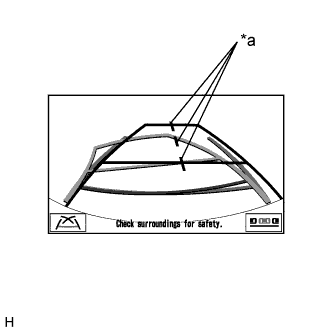

Обозначения на рисунке*a
| Ось автомобиля
|
| | ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ (ВОЗМОЖЕН ОБРЫВ В ПРОВОДЕ) (Нажмите здесь) |
|
|
| 2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЗАДНЯЯ ТЕЛЕКАМЕРА В СБОРЕ – МАССА) |
Отсоедините разъем Т6 от задней телекамеры в сборе.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Условие
| Заданные условия
|
T6-1 (CURT) - масса
| Всегда
| Менее 1 Ом
|
Обозначения на рисунке*a

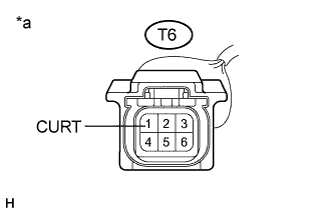

| Вид спереди разъема со стороны жгута проводов:
(к задней телекамере в сборе)
|
| | ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ |
|
|
