Переключатель Стеклоочистителя -- Проверка Без Снятия С Автомобиля |
| 1. ПРОВЕРЬТЕ РАБОТУ ПЕРЕДНЕГО СТЕКЛООЧИСТИТЕЛЯ В ПРЕРЫВИСТОМ РЕЖИМЕ (ДЛЯ МОДЕЛЕЙ БЕЗ СИСТЕМЫ АВТОМАТИЧЕСКОГО СТЕКЛООЧИСТИТЕЛЯ) |
Для моделей с левосторонним рулевым управлением:

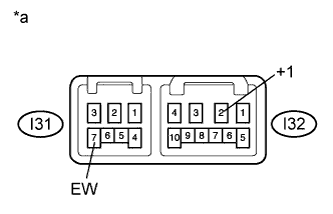

Обозначения на рисунке *a Устройство с подсоединенным жгутом проводов
(переключатель стеклоочистителя ветрового стекла в сборе)Подсоедините положительный (+) вывод вольтметра к контакту I32-3 (+1), а отрицательный (-) вывод - к контакту I31-4 (EW).
Установите замок зажигания в положение ON (ВКЛ).
Установите переключатель стеклоочистителя в положение INT.

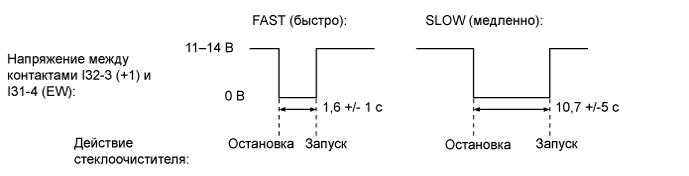

Активируйте реле прерывистого режима работы стеклоочистителя и проверьте напряжение между контактами I32-3 (+1) и I31-4 (EW).
- OK:
- Изменение напряжения соответствует указанному на рисунке.
Если результат проверки не отвечает требованиям, замените переключатель стеклоочистителя ветрового стекла в сборе.
 |
| 2. ПРОВЕРЬТЕ РАБОТУ ОМЫВАТЕЛЯ ВЕТРОВОГО СТЕКЛА (ДЛЯ МОДЕЛЕЙ БЕЗ СИСТЕМЫ АВТОМАТИЧЕСКОГО СТЕКЛООЧИСТИТЕЛЯ) |
Для моделей с левосторонним рулевым управлением:
Обозначения на рисунке *a Устройство с подсоединенным жгутом проводов
(переключатель стеклоочистителя ветрового стекла в сборе)Подсоедините положительный (+) вывод вольтметра к контакту I32-3 (+1), а отрицательный (-) вывод - к контакту I31-4 (EW).
Установите замок зажигания в положение ON (ВКЛ).

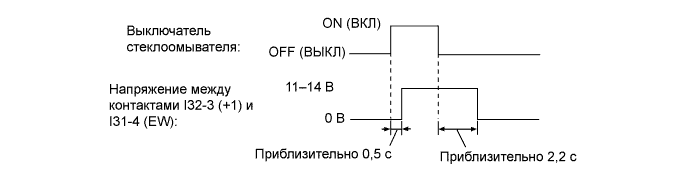

Включите и выключите стеклоомыватель и измерьте напряжение между контактами I32-3 (+1) и I31-4 (EW).
- OK:
- Изменение напряжения соответствует указанному на рисунке.
Если результат проверки не отвечает требованиям, замените переключатель стеклоочистителя ветрового стекла в сборе.
|
| 3. ПРОВЕРЬТЕ РАБОТУ ОМЫВАТЕЛЯ ВЕТРОВОГО СТЕКЛА (ДЛЯ МОДЕЛЕЙ С СИСТЕМОЙ АВТОМАТИЧЕСКОГО СТЕКЛООЧИСТИТЕЛЯ) |
Для моделей с левосторонним рулевым управлением:
Обозначения на рисунке *a Устройство с подсоединенным жгутом проводов
(переключатель стеклоочистителя ветрового стекла в сборе)Подсоедините положительный (+) вывод вольтметра к контакту I32-3 (+1), а отрицательный (-) вывод - к контакту I31-4 (EW).
Установите замок зажигания в положение ON (ВКЛ).
Включите и выключите стеклоомыватель и измерьте напряжение между контактами I32-3 (+1) и I31-4 (EW).
- OK:
- Изменение напряжения соответствует указанному на рисунке.
Если результат проверки не отвечает требованиям, замените переключатель стеклоочистителя ветрового стекла в сборе.
|
Для моделей с правосторонним рулевым управлением:

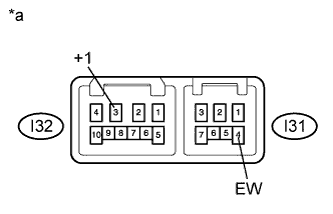

Обозначения на рисунке *a Устройство с подсоединенным жгутом проводов
(переключатель стеклоочистителя ветрового стекла в сборе)Подсоедините положительный (+) вывод вольтметра к контакту I32-2 (+1), а отрицательный (-) вывод - к контакту I31-7 (EW).
Установите замок зажигания в положение ON (ВКЛ).

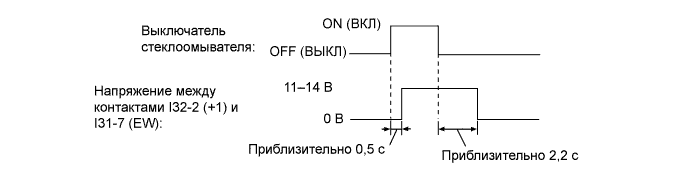

Включите и выключите стеклоомыватель и измерьте напряжение между контактами I32-2 (+1) и I31-7 (EW).
- OK:
- Изменение напряжения соответствует указанному на рисунке.
Если результат проверки не отвечает требованиям, замените переключатель стеклоочистителя ветрового стекла в сборе.
 |
