Боковая подушка безопасности задних сидений в сборе снятие с эксплуатации. Camry ASV50

Внутреннее Оборудование Автомобиля. Camry ASV50 GSV50 ACV51
Дополнительная Система (Пассивной) Безопасности. Camry ASV50 GSV50 ACV51

  1. МЕРЫ ПРЕДОСТОРОЖНОСТИ

  2. УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ ЗАДНЕГО СИДЕНЬЯ В СБОРЕ (если она установлена в автомобиле)

  3. УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ ЗАДНЕГО СИДЕНЬЯ В СБОРЕ (если она не установлена в автомобиле)

Боковая Подушка Безопасности Задних Сидений В Сборе -- Снятие С Эксплуатации


ПРЕДОСТЕРЕЖЕНИЕ:
Перед выполнением развертывания каких-либо деталей системы SRS с целью утилизации внимательно изучите все действующие экологические нормы и правила работы с опасными материалами и обеспечьте их соблюдение. Эта операция может считаться работой с опасными материалами.


1. МЕРЫ ПРЕДОСТОРОЖНОСТИ
ПРЕДОСТЕРЕЖЕНИЕ:
  1. Подушка безопасности или преднатяжитель ремня безопасности может сработать от разряда статического электричества. Во избежание подобной ситуации перед выполнением данной процедуры необходимо прикоснуться голой рукой к металлическому предмету.
  2. Запрещается утилизация подушки безопасности заднего сиденья в сборе с неразвернутой подушкой безопасности.
  3. Подушка безопасности при срабатывании издает громкий хлопок, поэтому работы следует проводить на открытом пространстве, чтобы не причинять неудобства жителям близлежащих зданий.
  4. При развертывании подушки безопасности всегда применяйте предназначенный для этого SST (приспособление для срабатывания подушки безопасности SRS). Все операции следует выполнять в безопасном месте, удаленном от источников электрических помех.
  5. При развертывании подушки безопасности заднего сиденья следует находиться от нее на расстоянии не менее 10 м (32,8 футов).
  6. При развертывании подушка безопасности задних сидений в сборе сильно нагревается. Поэтому не прикасайтесь к ней, как минимум, в течение 30 минут после развертывания.
  7. Для работы с развернутой подушкой безопасности задних сидений в сборе обязательно надевайте специальные перчатки и защитные очки.
  8. Не допускайте попадания воды и пр. на подушку безопасности задних сидений в сборе после развертывания подушки.
  9. По завершении работ всегда мойте руки водой.
УКАЗАНИЕ:
При сдаче в лом автомобиля, оснащенного системой SRS, или снятии с эксплуатации подушки безопасности задних сидений в сборе сначала разверните подушку безопасности в соответствии с описанной ниже процедурой. При обнаружении неисправностей, связанных со срабатыванием подушки безопасности, обращайтесь в Отдел технического обслуживания фирмы-дистрибьютора.


2. УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ ЗАДНЕГО СИДЕНЬЯ В СБОРЕ (если она установлена в автомобиле)
ПРИМЕЧАНИЕ:
  1. При утилизации только подушки безопасности задних сидений в сборе не разворачивайте ее в автомобиле клиента.
  2. При развертывании подушки безопасности обязательно соблюдайте приведенные ниже инструкции.
УКАЗАНИЕ:
Подготовьте аккумуляторную батарею как источник питания для развертывания подушки безопасности.


    Camry ASV50 GSV50 ACV51.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности.Боковая подушка безопасности задних сидений в сборе снятие с эксплуатации

  1. Проверьте работоспособность SST (Нажмите здесь).

    SST
    09082-00700

  1. См. раздел "Меры предосторожности".
    для моделей с отдельным датчиком рысканья: (Нажмите здесь).
    для моделей со встроенным датчиком рысканья: (Нажмите здесь).

  1. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.

    ПРЕДОСТЕРЕЖЕНИЕ:
    После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.

  1. Снимите подушку заднего сиденья в сборе (Нажмите здесь).



  1. Отсоедините разъем от подушки безопасности задних сидений.

    ПРИМЕЧАНИЕ:
    При разъединении разъемов подушки безопасности будьте осторожны, чтобы не повредить жгут проводов подушки безопасности.



      Camry ASV50 GSV50 ACV51.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности.Боковая подушка безопасности задних сидений в сборе снятие с эксплуатации

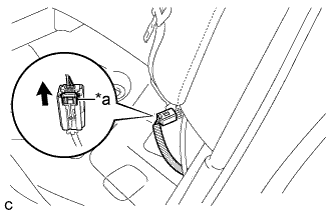

    1. Сдвиньте ползун для разблокировки замка и отсоедините желтый разъем подушки безопасности, как показано на рисунке.

      Обозначения на рисунке
      *a
      		Ползун


  1. Установите SST.

    ПРЕДОСТЕРЕЖЕНИЕ:
    Убедитесь, что крепление спинки заднего бокового сиденья не ослаблено.



      Camry ASV50 GSV50 ACV51.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности.Боковая подушка безопасности задних сидений в сборе снятие с эксплуатации

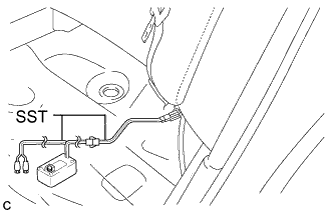

    1. Подсоедините разъем SST к разъему подушки безопасности задних сидений в сборе.

      SST
      09082-00700
      09082-00820
      ПРИМЕЧАНИЕ:
      Во избежание повреждения разъема SST или жгута проводов не закрывайте дополнительный замок парного замка.


      2. Camry ASV50 GSV50 ACV51.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности.Боковая подушка безопасности задних сидений в сборе снятие с эксплуатации

    2. Переместите SST на расстояние не менее 10 м (32,8 фута) от заднего бокового стекла автомобиля.

      Обозначения на рисунке
      *1
      		Аккумуляторная батарея
      *a
      		10 м (32,8 фута) или более

    3. Жгут проводов SST должен обеспечивать достаточное расстояние до заднего бокового окна. Закройте все двери и окна автомобиля.

      ПРИМЕЧАНИЕ:
      Соблюдайте осторожность, чтобы не повредить жгут проводов SST.

    4. Подсоедините красный зажим SST к положительному (+) выводу аккумуляторной батареи, а черный – к отрицательному (-) выводу.

  1. Разверните подушку безопасности.

    1. Никто не должен находиться внутри автомобиля и на расстоянии до 10 м (32,8 фута) от него.

    2. Нажмите на активационный выключатель SST, чтобы развернуть подушку безопасности.

      ПРЕДОСТЕРЕЖЕНИЕ:
      1. При развертывании подушки безопасности рядом с автомобилем не должно быть людей.
      2. При развертывании подушка безопасности задних сидений в сборе сильно нагревается. Поэтому не прикасайтесь к ней, как минимум, в течение 30 минут после развертывания.
      3. Для работы с развернутой подушкой безопасности задних сидений в сборе обязательно надевайте специальные перчатки и защитные очки.
      4. Не допускайте попадания воды и пр. на подушку безопасности задних сидений в сборе после развертывания подушки.
      5. По завершении работ всегда мойте руки водой.
      УКАЗАНИЕ:
      Подушка безопасности развертывается в момент загорания светодиодного индикатора выключателя SST.


3. УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ ЗАДНЕГО СИДЕНЬЯ В СБОРЕ (если она не установлена в автомобиле)
ПРИМЕЧАНИЕ:
При развертывании подушки безопасности обязательно соблюдайте приведенные ниже инструкции.
УКАЗАНИЕ:
Подготовьте аккумуляторную батарею как источник питания для развертывания подушки безопасности.


    Camry ASV50 GSV50 ACV51.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности.Боковая подушка безопасности задних сидений в сборе снятие с эксплуатации

  1. Проверьте работоспособность SST (Нажмите здесь).

    SST
    09082-00700

  1. Снимите подушку задних сидений в сборе (Нажмите здесь).

    ПРЕДОСТЕРЕЖЕНИЕ:
    1. При снятии спинки заднего бокового сиденья в сборе работы следует начинать не ранее, чем через 90 секунд после выключения зажигания и отсоединения провода от отрицательного (-) вывода аккумуляторной батареи.
    2. При помещении подушки безопасности задних сидений в сборе на хранение ее следует укладывать поверхностью, в направление которой происходит развертывание, вверх.


    Camry ASV50 GSV50 ACV51.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности.Боковая подушка безопасности задних сидений в сборе снятие с эксплуатации

  1. При помощи скрученного провода привяжите подушку безопасности заднего сиденья к ненужной шине.

    Обозначения на рисунке
    *1
    		Участок жилы без изоляции
    *a
    		Диаметр провода
    Провод:
    Участок жилы без изоляции
    1,25 мм2 (0,0019 дюйма2) или более
    ПРЕДОСТЕРЕЖЕНИЕ:
    При использовании для фиксации задней подушки безопасности слишком тонкого провода или альтернативного приспособления при развертывании подушки безопасности фиксирующее приспособление может разорваться. Используйте только специальные автомобильные провода сечением не менее 1,25 мм2 (0,0019 дюйма2).
    УКАЗАНИЕ:
    Формула расчета площади поперечного сечения жилы:
    Площадь = 3,14 x (диаметр)2 разделить на 4



      Camry ASV50 GSV50 ACV51

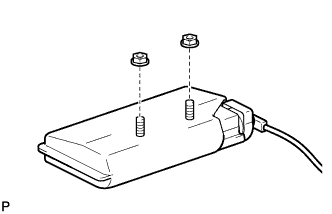

    1. Наживите 2 гайки на подушку безопасности заднего сиденья в сборе.



      2. Camry ASV50 GSV50 ACV51

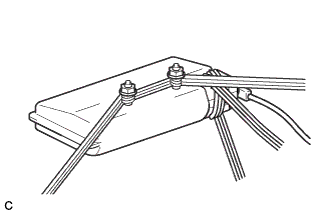

    2. Обмотайте провода вокруг подушки безопасности задних сидений в сборе, как показано на рисунке.



      3. Camry ASV50 GSV50 ACV51.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности.Боковая подушка безопасности задних сидений в сборе снятие с эксплуатации

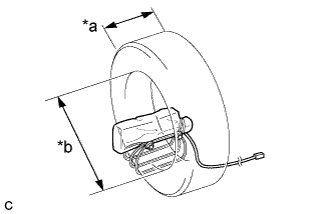

    3. Расположите подушку безопасности задних сидений в шине.

      Обозначения на рисунке
      *a
      		Ширина
      *b
      		Внутренний диаметр
      Минимальный размер шины:
      Ширина:
      185 мм (7,28 дюйма)
      Внутренний диаметр:
      360 мм (1,18 фута)
      ПРЕДОСТЕРЕЖЕНИЕ:
      1. Провода должны быть плотно натянуты. Если намотать провода слабо, во время развертывания задняя подушка безопасности может оторваться.
      2. Расположите подушку безопасности заднего сиденья в сборе развертывающейся стороной внутрь шины, чтобы усилие, возникающее при развертывании, распределялось равномерно.
      ПРИМЕЧАНИЕ:
      Поскольку при развертывании подушки безопасности шина может быть повреждена, используйте ненужную шину.


  1. Установите SST.



      Camry ASV50 GSV50 ACV51.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности.Боковая подушка безопасности задних сидений в сборе снятие с эксплуатации

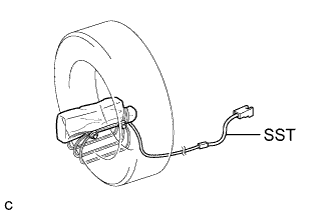

    1. Подсоедините разъем SST к разъему подушки безопасности задних сидений в сборе.

      SST
      09082-00820


  1. Установите шины.



      Camry ASV50 GSV50 ACV51.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности.Боковая подушка безопасности задних сидений в сборе снятие с эксплуатации

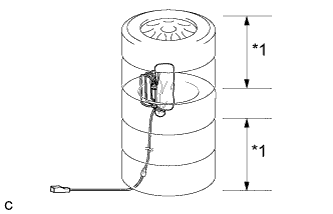

    1. Под шину, к которой привязана подушка безопасности задних сидений в сборе, подложите, как минимум, две шины.

      Обозначения на рисунке
      *1
      		Шины (2 или более)
      ПРИМЕЧАНИЕ:
      Не размещайте разъем SST под шиной, так как это может привести к его повреждению.

    2. На шину, к которой привязана подушка безопасности заднего сиденья, положите, как минимум, 2 шины. В верхней шине должен быть установлен диск.



      3. Camry ASV50 GSV50 ACV51

    3. Свяжите шины друг с другом с помощью 2 проводов.

      ПРЕДОСТЕРЕЖЕНИЕ:
      Провода должны быть плотно натянуты. Слабина проводов приводит к расцеплению шин при развертывании подушки безопасности.


  1. Установите SST.



      Camry ASV50 GSV50 ACV51.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности.Боковая подушка безопасности задних сидений в сборе снятие с эксплуатации

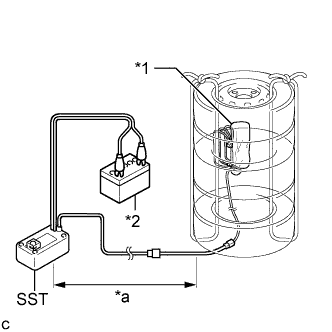

    1. Подсоедините разъем SST.

      SST
      09082-00700
      Обозначения на рисунке
      *1
      		Подушка безопасности задних сидений в сборе
      *2
      		Аккумуляторная батарея
      *a
      		10 м (32,8 фута) или более
      ПРИМЕЧАНИЕ:
      Во избежание повреждения разъема SST или жгута проводов не закрывайте дополнительный замок парного замка. Кроме того, обеспечьте небольшое провисание жгута проводов SST внутри покрышки

    2. Переместите SST на расстояние не менее 10 м (32,8 фута) от подушки безопасности, привязанной к шине.

  1. Разверните подушку безопасности.

    1. Подсоедините красный зажим SST к положительному (+) выводу аккумуляторной батареи, а черный – к отрицательному (-) выводу.

    2. Убедитесь, что в радиусе 10 м (32,8 футов) от шины, к которой привязана подушка безопасности заднего сиденья в сборе, никого нет.

    3. Нажмите на активационный выключатель SST, чтобы развернуть подушку безопасности.

      ПРЕДОСТЕРЕЖЕНИЕ:
      При развертывании подушки безопасности рядом с ней не должно быть людей.
      УКАЗАНИЕ:
      Подушка безопасности развертывается в момент загорания светодиодного индикатора выключателя SST.

  1. Утилизируйте подушку безопасности задних сидений в сборе.

    ПРЕДОСТЕРЕЖЕНИЕ:
    1. При развертывании подушка безопасности задних сидений в сборе сильно нагревается. Поэтому не прикасайтесь к ней, как минимум, в течение 30 минут после развертывания.
    2. Для работы с развернутой подушкой безопасности задних сидений в сборе обязательно надевайте специальные перчатки и защитные очки.
    3. Не допускайте попадания воды и пр. на подушку безопасности задних сидений в сборе после развертывания подушки.
    4. По завершении работ всегда мойте руки водой.

    1. Снимите подушку безопасности задних сидений в сборе с шины.

    2. Уложите заднюю подушку безопасности в полиэтиленовый пакет, надежно завяжите его и утилизируйте в соответствии с местными нормами.
