Интеллектуальная система посадки и запуска (для функции запуска) проверка работы системы. Camry ASV50

Функция запуска с помощью нажимного переключателя:

1. Когда ключ находится в области обнаружения внутри автомобиля, и педаль тормоза нажата, двигатель запускается при нажатии выключателя зажигания.


2. Когда ключ находится в области обнаружения внутри автомобиля, и педаль тормоза не нажата, режим источника питания изменяется при нажатии выключателя зажигания. При каждом нажатии выключателя зажигания режим источника питания изменяется в следующем порядке: Выкл → вкл (ACC) → вкл (IG) → выкл.


3. Если после посадки с ключом в автомобиль с выключенным зажиганием производится нажатие выключателя зажигания без нажатия педали тормоза, источник питания переходит в режим ON (ВКЛ) (ACC).


4. Если после посадки с ключом в автомобиль с выключенным зажиганием производится 2-кратное нажатие выключателя зажигания без нажатия педали тормоза, источник питания переходит в режим ON (ВКЛ) (IG).






5. Если после посадки с ключом в автомобиль с выключенным зажиганием и рычагом переключения передач в положении P или N производится нажатие педали тормоза, контрольная лампа интеллектуальной системы начинает светиться зеленым светом*1 или отображается на дисплее*2.


   УКАЗАНИЕ:

   *1: для моделей без мультиинформационного дисплея

   *2: для моделей с мультиинформационным дисплеем:

6. Когда контрольная лампа интеллектуальной системы светится зеленым светом*1 или отображается на дисплее*2, при нажатии выключателя зажигания происходит запуск двигателя.

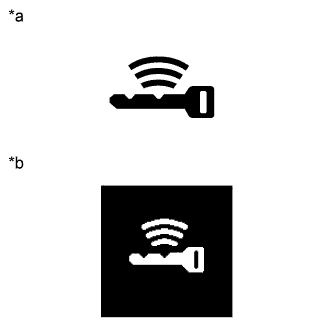

   Обозначения на рисунке

   *a	Контрольная лампа интеллектуальной системы светится зеленым светом (для моделей без мультиинформационного дисплея)
   *b	Контрольная лампа интеллектуальной системы отображается на дисплее (для моделей с мультиинформационным дисплеем)

   УКАЗАНИЕ:

   *1: для моделей без мультиинформационного дисплея

   *2: для моделей с мультиинформационным дисплеем:

Переключение режимов источника питания, когда ключ не работает надлежащим образом из-за разряженной батареи или интерференции:

1. Разблокируйте дверь с помощью встроенного механического ключа и сядьте в автомобиль, держа при себе ключ.


2. Нажав педаль тормоза, обратите сторону ключа с эмблемой к выключателю зажигания и расположите ключ рядом с выключателем зажигания.


3. Зуммер в щитке приборов в сборе подает звуковой сигнал, а источник питания переходит в режим ON (ВКЛ) (IG). Нажатие выключателя зажигания без нажатия педали тормоза приводит к переходу источника питания из режима ON (ВКЛ) (IG) в режим OFF (ВЫКЛ).


Запуск двигателя, когда ключ не работает надлежащим образом из-за разряженной батареи или интерференции:

1. Разблокируйте дверь с помощью встроенного механического ключа и сядьте в автомобиль, держа при себе ключ.


2. Нажав педаль тормоза при нахождении рычага переключения передач в положении P или N*, обратите сторону ключа с эмблемой к выключателю зажигания и расположите ключ рядом с выключателем зажигания.


   УКАЗАНИЕ:

   *: Это применимо только при разблокированном рулевом колесе.

3. Зуммер в щитке приборов в сборе подает звуковой сигнал, источник питания переходит в режим ON (ВКЛ) (IG), а контрольная лампа интеллектуальной системы начинает светиться зеленым светом*1 или отображается на дисплее*2.


   УКАЗАНИЕ:

   *1: для моделей без мультиинформационного дисплея

   *2: для моделей с мультиинформационным дисплеем:

4. Нажмите на выключатель зажигания при нажатой педели тормоза, чтобы запустить двигатель.


Проверьте функцию запуска с помощью нажимного переключателя:

1. Для моделей без мультиинформационного дисплея:
   Сядьте в автомобиль, имея при себе ключ, когда зажигание выключено. При нахождении рычага переключения передач в положении P убедитесь, что при нажатой педали тормоза контрольная лампа интеллектуальной системы светится зеленым светом. Затем убедитесь, что при нажатии выключателя зажигания, когда контрольная лампа интеллектуальной системы светится зеленым светом, происходит запуск двигателя.


2. Для моделей с мультиинформационным дисплеем:
   Сядьте в автомобиль, имея при себе ключ, когда зажигание выключено. При нахождении рычага переключения передач в положении P убедитесь, что при нажатой педали тормоза контрольная лампа интеллектуальной системы отображается на дисплее. Затем убедитесь, что при нажатии выключателя зажигания, когда контрольная лампа интеллектуальной системы отображается на дисплее, происходит запуск двигателя.


3. При отпущенной педали тормоза, когда ключ находится с собой, проверьте, что при каждом нажатии выключателя зажигания режим источника питания изменяется в следующем порядке: Выкл → вкл (ACC) → вкл (IG) → выкл.


   УКАЗАНИЕ:

   Когда нажимается выключатель зажигания, находящийся в состоянии ON (ВКЛ) (IG), и рычаг переключения передач не находится в положении P, режим источника питания переходит не в состояние OFF (ВЫКЛ), а в состояние ON (ВКЛ) (ACC).

4. Когда рычаг переключения передач находится в положении P, проверьте, что при открывании двери происходит блокировка рулевого управления.


   УКАЗАНИЕ:

   При нажатии выключателя зажигания после остановки автомобиля двигатель выключается, и питание переходит в состояние OFF (ВЫКЛ). Однако, если выключатель зажигания нажимается в остановленном автомобиле, когда рычаг переключения передач не находится в положении P, режим источника питания переходит не в состояние OFF (ВЫКЛ), а в состояние ON (ВКЛ) (ACC).

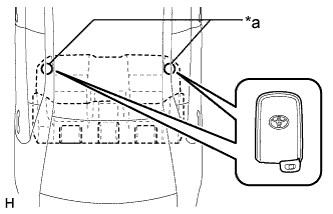

5. Проверьте диапазон действия функции кнопочного запуска с передней стороны. Поместите ключ в любое из двух мест, расположив его, как показано на рисунке, и проверьте, что запуск двигателя возможен.


   Обозначения на рисунке

   *a	Место проверки

   ПРИМЕЧАНИЕ:

   1. Даже если ключ находится в области обнаружения внутри автомобиля, ключ может быть неправильно определен, если он расположен на панели приборов, в перчаточном ящике или на полу.

   2. Когда ключ находится на расстоянии не более 0,2 м (0,66 фута) от рычага переключения передач, обмен данными невозможен.


   УКАЗАНИЕ:

   Выполните эту проверку для обеих контрольных точек.

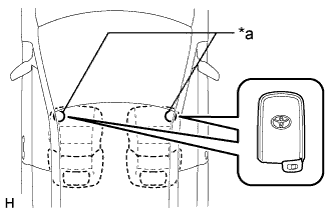

6. Проверьте диапазон действия функции кнопочного запуска с задней стороны. Поместите ключ в любое из двух мест, расположив его, как показано на рисунке, и проверьте, что запуск двигателя возможен.


   Обозначения на рисунке

   *a	Место проверки

   ПРИМЕЧАНИЕ:

   1. Даже если ключ находится в области обнаружения внутри автомобиля, ключ может быть неправильно определен, если он расположен на панели приборов, в перчаточном ящике или на полу.

   2. Когда ключ находится на расстоянии не более 0,2 м (0,66 фута) от середины заднего сиденья, обмен данными невозможен.


   УКАЗАНИЕ:

   Выполните эту проверку для обеих контрольных точек.

Проверьте функцию энергосбережения батареи передатчика:

1. Дважды нажмите кнопку разблокировки на передатчике электронного ключа в сборе, удерживая нажатой кнопку блокировки, и убедитесь, что светодиод передатчика электронного ключа в сборе мигает 4 раза и переходит в режим энергосбережения батареи передатчика.


2. Убедитесь, что в режиме энергосбережения батареи передатчика интеллектуальная система посадки и запуска не работает.


   УКАЗАНИЕ:

   Для отмены режима энергосбережения батареи передатчика нажмите любую кнопку на передатчике электронного ключа в сборе.

Проверьте выключатель зажигания.

1. Убедитесь, что режим источника питания изменяется в соответствии с приведенной ниже таблицей.



   Положение рычага переключения передач	Педаль тормоза	Режим источника питания при нажатии выключателя зажигания
   P	Отпущена	Off (выкл) → on (вкл) (ACC) → on (вкл) (IG) → off (выкл)
   P	Отпущена	Двигатель работает → выключен
   P	Отпущена	ON (ВКЛ) (ACC)*1 → OFF (ВЫКЛ)
   P	Нажата	OFF (ВЫКЛ) → запуск двигателя
   P	Нажата	ON (ВКЛ) (ACC) → запуск двигателя
   P	Нажата	ON (ВКЛ) (IG) → запуск двигателя
   P	Нажата	Двигатель работает → выключен
   P	Нажата	ON (ВКЛ) (ACC)*1 → OFF (ВЫКЛ)
   N	Отпущена	OFF (ВЫКЛ) → ON (ВКЛ) (ACC) → ON (ВКЛ) (IG) (после того, как режим источника питания сменится на ON (ВКЛ) (IG), при каждом нажатии выключателя зажигания режим источника питания переключается между ON (ВКЛ) (IG) и ON (ВКЛ) (ACC))
   N	Отпущена	Двигатель работает → ON (ВКЛ) (ACC)
   N	Нажата	OFF (ВЫКЛ) → запуск двигателя*2
   N	Нажата	ON (ВКЛ) (ACC) → запуск двигателя*2
   N	Нажата	ON (ВКЛ) (IG) → запуск двигателя*2
   N	Нажата	Двигатель работает → ON (ВКЛ) (ACC)
   Не P или N	Отпущена	OFF (ВЫКЛ) → ON (ВКЛ) (ACC) → ON (ВКЛ) (IG) (после того, как режим источника питания сменится на ON (ВКЛ) (IG), при каждом нажатии выключателя зажигания режим источника питания переключается между ON (ВКЛ) (IG) и ON (ВКЛ) (ACC))
   Не P или N	Отпущена	Двигатель работает → ON (ВКЛ) (ACC)
   Не P или N	Нажата	OFF (ВЫКЛ) → ON (ВКЛ) (IG)
   Не P или N	Нажата	ON (ВКЛ) (ACC) → ON (ВКЛ) (IG)
   Не P или N	Нажата	Двигатель работает → ON (ВКЛ) (ACC)

   УКАЗАНИЕ:

   1. *1: Эта ситуация возможна только в случае, когда режим источника питания изменился с ON (ВКЛ) (IG) на ON (ВКЛ) (ACC).

   2. *2: Это применимо только при разблокированном рулевом управлении.

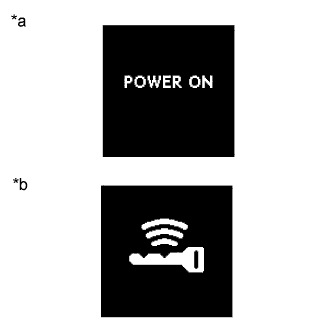

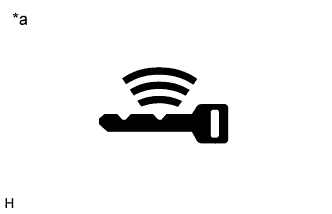

Проверьте контрольную лампу интеллектуальной системы (для моделей без мультиинформационного дисплея).

Проверьте контрольную лампу интеллектуальной системы (для моделей с мультиинформационным дисплеем).

УКАЗАНИЕ:

*1: Обеспечивает индикацию состояния, в котором возможен запуск двигателя, при нажатии выключателя зажигания, когда выполняется любое из следующих условий:

1. Состояние 1
   Выполняются все перечисленные ниже условия:

1. Режим источника питания изменился с ON (ВКЛ) (IG) на ON (ВКЛ) (ACC).

2. Проверка ключа прошла успешно*2, или выключен иммобилайзер (выключатель зажигания находится в состоянии ON (ВКЛ) (ACC) или ON (ВКЛ) (IG)).

3. Рычаг переключения передач находится в положении N, рулевое управление разблокировано.

4. Выключатель стоп-сигналов включен.

2. Состояние 2
   Выполняются все перечисленные ниже условия:

1. Источник питания не переходил из режима ON (ВКЛ) (IG) в режим ON (ВКЛ) (ACC).

2. Проверка ключа прошла успешно*2, или выключен иммобилайзер (выключатель зажигания находится в состоянии ON (ВКЛ) (ACC) или ON (ВКЛ) (IG)).

3. Выключатель стоп-сигналов включен.

4. Рычаг переключения передач находится в положении P, либо рычаг переключения передач находится в положении N и рулевое управление разблокировано.


*2: Когда ключ находится в автомобиле, производится сравнение идентификационного кода, переданного в результате обмена данными между ключом и ЭБУ сертификации (ЭБУ электронного ключа зажигания), и идентификационного кода, вычисленного ЭБУ сертификации (ЭБУ электронного ключа зажигания). Если идентификационные коды совпадают, автомобиль определяет, что ключ находится в автомобиле.
