DTC B1579 Отсоединен микрофон для распознавания голоса


ОПИСАНИЕ

Радиоприемник с дисплеем в сборе и вещевой ящик в облицовке крыши в сборе (микрофон телефона в сборе) соединены друг с другом линиями сигнала обнаружения подключения микрофона.
Этот DTC сохраняется при отсоединении линии сигнала обнаружения подключения микрофона..

Код DTC
Условие обнаружения DTC
Неисправный участок
B1579
Пропадание сигнала телефонного микрофона
  1. Вещевой ящик в облицовке крыши в сборе (микрофон телефона в сборе)
  2. Радиоприемник с дисплеем в сборе
  3. Жгут или разъем

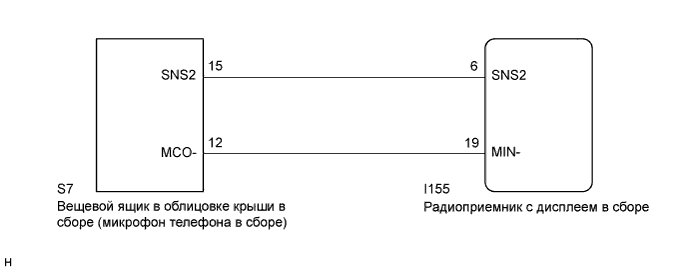

СХЕМА СОЕДИНЕНИЙ


Camry ASV50 GSV50 ACV51.Аудиосистема Видеосистема.Аудиовизуальная Система (Для Моделей С Радиоприемником). dtc b1579 отсоединен микрофон для распознавания голоса


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ПРОВЕРЬТЕ РАДИОПРИЕМНИК С ДИСПЛЕЕМ В СБОРЕ


    Camry ASV50 GSV50 ACV51.Аудиосистема Видеосистема.Аудиовизуальная Система (Для Моделей С Радиоприемником). dtc b1579 отсоединен микрофон для распознавания голоса

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Условие
    		Заданные условия
    I155-19 (MIN-) - масса
    		Всегда
    		Менее 1 Ом

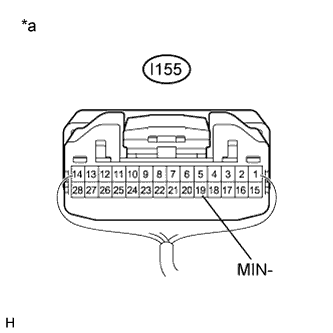

    Обозначения на рисунке
    *a
    		Устройство с подсоединенным жгутом проводов
    (Радиоприемник с дисплеем в сборе)


NG
ЗАМЕНИТЕ РАДИОПРИЕМНИК С ДИСПЛЕЕМ В СБОРЕ (Нажмите здесь)
OK


2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (РАДИОПРИЕМНИК С ДИСПЛЕЕМ В СБОРЕ – ВЕЩЕВОЙ ЯЩИК В ОБЛИЦОВКЕ КРЫШИ В СБОРЕ (МИКРОФОН ТЕЛЕФОНА В СБОРЕ))

  1. Отсоедините разъем радиоприемника с дисплеем в сборе.

  1. Отсоедините разъем вещевого ящика в облицовке крыши (микрофон телефона в сборе).

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Положение переключателя
    		Заданные условия
    I155-6 (SNS2) - S7-15 (SNS2)
    		Всегда
    		Менее 1 Ом
    I155-19 (MIN-) - S7-12 (MCO-)
    		Всегда
    		Менее 1 Ом
    I155-6 (SNS2) - масса
    		Всегда
    		10 кОм или более
    I155-19 (MIN-) - масса
    		Всегда
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


3.ПРОВЕРЬТЕ ВЕЩЕВОЙ ЯЩИК В ОБЛИЦОВКЕ КРЫШИ В СБОРЕ (МИКРОФОН ТЕЛЕФОНА В СБОРЕ)


    Camry ASV50 GSV50 ACV51.Аудиосистема Видеосистема.Аудиовизуальная Система (Для Моделей С Радиоприемником). dtc b1579 отсоединен микрофон для распознавания голоса

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Положение переключателя
    		Заданные условия
    S7-15 (SNS2) - S7-12 (MCO-)
    		Всегда
    		Менее 1 Ом

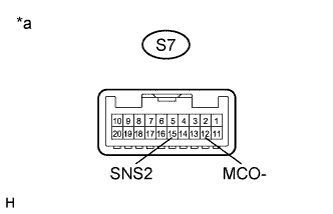

    Обозначения на рисунке
    *a
    		Устройство с неподсоединенным жгутом проводов
    (Вещевой ящик в облицовке крыши в сборе (микрофон телефона в сборе))


NG
ЗАМЕНИТЕ ВЕЩЕВОЙ ЯЩИК В ОБЛИЦОВКЕ КРЫШИ В СБОРЕ (МИКРОФОН ТЕЛЕФОНА В СБОРЕ) (Нажмите здесь)
OK

ЗАМЕНИТЕ РАДИОПРИЕМНИК С ДИСПЛЕЕМ В СБОРЕ (Нажмите здесь)
