Боковая Подушка Безопасности Передних Сидений В Сборе -- Снятие |
- ПРЕДОСТЕРЕЖЕНИЕ:
- Перед началом обслуживания тщательно изучите раздел "Меры предосторожности".
для моделей с отдельным датчиком рысканья: (Нажмите здесь).
для моделей со встроенным датчиком рысканья: (Нажмите здесь). - Работайте в защитных перчатках. Острые края рамы сиденья и регулятора могут травмировать руки.
- В случае развертывания боковой подушки безопасности замените подушку безопасности передних сидений в сборе, пружину спинки раздельного переднего сиденья в сборе, обивку спинки раздельного переднего сиденья и подушку спинки раздельного переднего сиденья необходимыми деталями в соответствии со степенью ущерба при столкновении.
Для сиденья с ручным приводом: (Нажмите здесь)
Для сидений с электроприводом: (Нажмите здесь)
- УКАЗАНИЕ:
- Порядок выполнения работ одинаков для правой и левой стороны.
| 1. СНИМИТЕ ПЕРЕДНЕЕ СИДЕНЬЕ В СБОРЕ (для сидений с ручным приводом) |
| 2. СНИМИТЕ ПЕРЕДНЕЕ СИДЕНЬЕ В СБОРЕ (для сидений с электроприводом) |
| 3. ОТСОЕДИНИТЕ ЖГУТ ПРОВОДОВ ПОДУШКИ БЕЗОПАСНОСТИ (для сиденья с ручным приводом) |

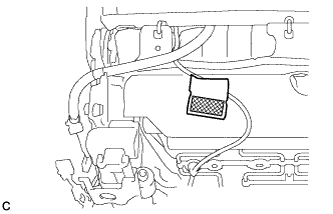

Отсоедините резиновую ленту обивки спинки раздельного переднего сиденья с подушкой.
 |
Освободите фиксатор и отсоедините жгут проводов подушки безопасности.
 |

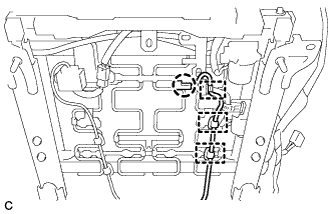

Освободите захват и 3 зажима и отсоедините жгут проводов подушки безопасности.
 |
| 4. ОТСОЕДИНИТЕ ЖГУТ ПРОВОДОВ ПОДУШКИ БЕЗОПАСНОСТИ (для сиденья с электроприводом) |
Отсоедините резиновую ленту обивки спинки раздельного переднего сиденья с подушкой.
 |
Освободите фиксатор и отсоедините жгут проводов подушки безопасности.
 |
Освободите захват и 3 зажима и отсоедините жгут проводов подушки безопасности.
 |
Для моделей с системой подогрева сидений:
Отсоедините разъем.
Расцепите зажим.
| 5. СНИМИТЕ ОБИВКУ СПИНКИ ПЕРЕДНЕГО СИДЕНЬЯ РАЗДЕЛЬНОГО ТИПА ВМЕСТЕ С ПОДУШКОЙ (для сиденья с ручным приводом) |
Снимите 5 витковых пружин.
 |
Снимите 3 витковых пружины.
 |
Снимите 2 витковых пружины.
 |
Разверните обивку спинки раздельного переднего сиденья.
Отверните гайку и снимите 2 кронштейна.
 |
Освободите 4 захвата и снимите 2 держателя подголовника переднего сиденья.
 |
Снимите обивку спинки раздельного переднего сиденья с подушкой.
| 6. СНИМИТЕ ОБИВКУ СПИНКИ РАЗДЕЛЬНОГО ПЕРЕДНЕГО СИДЕНЬЯ С ПОДУШКОЙ (для сиденья с электроприводом) |
Снимите 5 витковых пружин.
 |
Снимите 3 витковых пружины.
 |
Снимите 2 витковых пружины.
 |
Разверните обивку спинки раздельного переднего сиденья.
Отверните гайку и снимите 2 кронштейна.
 |
Освободите 4 захвата и снимите 2 держателя подголовника переднего сиденья.
 |
Снимите обивку спинки раздельного переднего сиденья с подушкой.
| 7. СНИМИТЕ ПОДУШКУ БЕЗОПАСНОСТИ ПЕРЕДНИХ СИДЕНИЙ В СБОРЕ |
Расцепите 2 зажима.
 |
Отверните 2 гайки и снимите подушку безопасности переднего сиденья.
- ПРЕДОСТЕРЕЖЕНИЕ:
- Гайки запрещается использовать повторно.
- Убедитесь, что пружина спинки раздельного переднего сиденья не деформирована. Если это так, замените ее новой.
