Интеллектуальная система посадки и запуска (для моделей с функцией посадки) параметры, настраиваемые пользователем. Camry ASV50

Выполните настройку с помощью портативного диагностического прибора

1. Подсоедините портативный диагностический прибор к DLC3.


2. Включите зажигание (IG).


3. Включите портативный диагностический прибор.


4. Войдите в следующие меню: Body / Main Body или Entry & Start / Utility / Customize / Wireless Door Lock, Entry & Start или Warning.


5. Проверьте состояние в соответствии с таблицей ниже.



   Система дистанционной блокировки дверей

   Дисплей	Значение по умолчанию	Описание	Настройка	Соответствующий ЭБУ
   Hazard Answer Back	ON (ВКЛ)	Если заблокировать двери при помощи функции посадки, фонари аварийной сигнализации мигнут однократно. Если разблокировать двери при помощи функции посадки, фонари аварийной сигнализации мигнут дважды.	OFF (ВЫКЛ) или ON (ВКЛ)	Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
   Open Door Warning	ON (ВКЛ)	Касание датчика блокировки на наружной ручке двери в сборе для выполнения блокировки посредством системы посадки происходит при открытой двери, при этом звучит зуммер.	OFF (ВЫКЛ) или ON (ВКЛ)	Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
   Auto Lock Time	30 с	Данная функция регулирует временной интервал между разблокировкой и автоматической блокировкой дверей.	30 с, 60 с или 120 с	Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
   Wireless Buzzer Resp*	ON (ВКЛ)	Функция, которая обеспечивает подачу звукового сигнала обратной сигнализации при выполнении операции блокировки или разблокировки посредством функции посадки.	OFF (ВЫКЛ) или ON (ВКЛ)	Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
   Wireless Buzzer Vol*	Level 5 (уровень 6)	Громкость звукового сигнала обратной сигнализации	Level 7, Level 6, Level 5, Level 4, Level 3, Level 2, Level 1 или Level0	Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)

   1. *: для моделей с функцией обратной связи зуммера системы дистанционной блокировки дверей




   Entry & Start

   Дисплей	Значение по умолчанию	Описание	Настройка	Соответствующий ЭБУ
   Park Wait Time (время ожидания разрешения на разблокировку двери после блокировки)	2,5 с	Эта функция задает период времени (время подтверждения блокировки), в течение которого запрещается разблокировка двери посредством наружной ручки передней двери в сборе после выполнения операции блокировки с помощью системы посадки.	0,5 с, 1,5 с, 2,5 с или 5 с	ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе)
   Ignition Available Area (зона, из которой может быть включено зажигание с помощью электронного ключа)	All	Эта функция задает зону, в которую должен быть помещен ключ перед приведением в действие выключателя зажигания.	Front или All	ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе)
   Trunk Open Mode	ON (ВКЛ)	Функция, которая обеспечивает открывание двери багажного отделения, когда водитель, имеющий при себе передатчик электронного ключа в сборе, нажимает кнопку открывания двери багажного отделения.	OFF (ВЫКЛ) или ON (ВКЛ)	ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе)
   Door Unlock Mode2	All	Функция, определяющая двери, которые будут разблокироваться посредством функции посадки.	All (все) или Driver (дверь водителя)	ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе)
   Auto Entry Cancel SW	OFF (ВЫКЛ)	Эта функция разрешает или запрещает работу интеллектуальной системы посадки и запуска.	OFF (ВЫКЛ) или ON (ВКЛ)	ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе)
   Touch Activation Over Threshold	Active	Функция, ограничивающая количество последовательных операций блокировки при посадке до 2 раз. Ее режим может изменяться между Active (активна) и Not Active (не активна). В режиме Not Active (не активна) количество последовательных операций блокировки при посадке не ограничено.	Active (активна) или Not Active (не активна)	ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе)
   Engine Start Indicator	ON (ВКЛ)	Функция, которая обеспечивает включение и выключение контрольной лампы интеллектуальной системы на щитке приборов.	OFF (ВЫКЛ) или ON (ВКЛ)	ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе)




   Предупреждение

   Дисплей	Значение по умолчанию	Описание	Настройка	Соответствующий ЭБУ
   Key Low Battery Warning (выдает предупреждение при слабом заряде батареи)	ON (ВКЛ)	Эта функция разрешает или запрещает включение зуммера, когда батарея передатчика имеет низкий уровень заряда, и выключатель зажигания переводится в состояние OFF (ВЫКЛ) после нахождения в состоянии ON (ВКЛ) (IG) в течение не менее 20 мин.	OFF (ВЫКЛ) или ON (ВКЛ)	ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе)

Настройка параметров с помощью многофункционального дисплея (для моделей с системой навигации)

1. Включите зажигание (IG).


2. Войдите в следующие меню: SETUP / Vehicle / Vehicle Customization / Door Lock Settings.


3. Проверьте состояние в соответствии с таблицей ниже.



   Дисплей	Значение по умолчанию	Описание	Настройка	Соответствующий ЭБУ
   Select Doors to Unlock (выбор дверей для разблокировки)	All Doors	Эта функция определяет двери, которые должны разблокироваться функцией разблокировки системы посадки.	All Doors (все двери) или Driver's Door (дверь водителя)	ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе)
   Entry and Start System (система посадки и запуска)	On	Эта функция разрешает или запрещает работу интеллектуальной системы посадки и запуска.	ON (ВКЛ) или OFF (ВЫКЛ)	ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе)

Настройка параметров с помощью многофункционального дисплея (для моделей с аудиовизуальной системой (для моделей с радиоприемником и дисплеем))

1. Включите зажигание (IG).


2. Войдите в следующие меню: SETUP / Vehicle.


3. Проверьте состояние в соответствии с таблицей ниже.



   Дисплей	Значение по умолчанию	Описание	Настройка	Соответствующий ЭБУ
   Entry and Start System (система посадки и запуска)	Вкл	Эта функция разрешает или запрещает работу интеллектуальной системы посадки и запуска.	ON (ВКЛ) или OFF (ВЫКЛ)	ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе)

Функция переключения режима разблокировки функции посадки (в режиме ручного управления)

1. Используя функцию переключения режима разблокировки системы посадки, можно выбирать следующие режимы разблокировки системы посадки.


   1. Режим разблокировки всех дверей: когда регистрируется касание датчика в наружной ручке передней двери в сборе, операция разблокировки системой посадки выполняется одновременно для всех дверей.

   2. Режим разблокировки двери водителя: Когда регистрируется касание датчика в наружной ручке двери водителя в сборе, операция разблокировки системой посадки выполняется только для двери водителя. При касании ручки любой другой двери операция разблокировки системой посадки выполняется одновременно для всех дверей.





2. При настройке вручную:


   1. Выключите зажигание.

   2. Убедитесь, что светодиод на передатчике электронного ключа в сборе не горит, а затем нажмите и удерживайте не менее 5 с кнопки блокировки и разблокировки передатчика электронного ключа в сборе, пока передатчик находится в области действия.

   3. Проверьте текущую настройку.


      УКАЗАНИЕ:

      1. Режим разблокировки всех дверей сменяется режимом разблокировки двери водителя, а затем снова устанавливается режим разблокировки всех дверей.

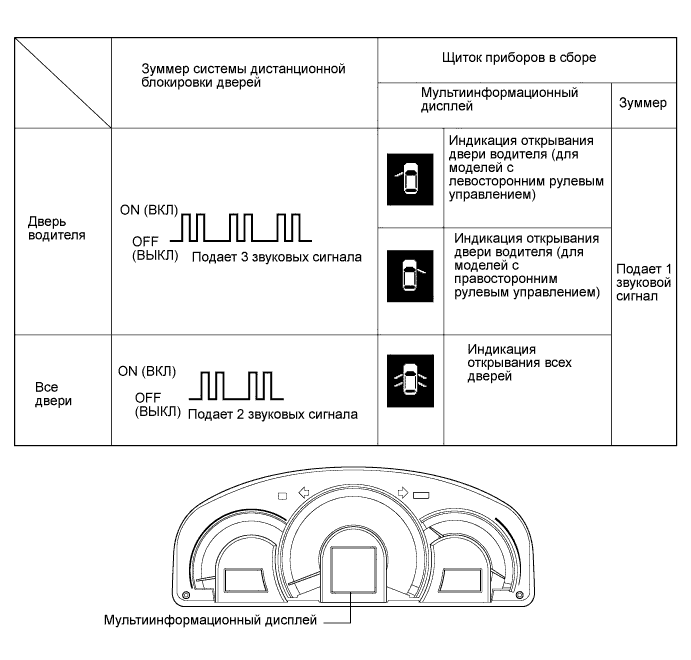

      2. Способ обратной сигнализации (с использованием зуммера системы дистанционной блокировки и зуммера в щитке приборов) для каждого из режимов указан в таблице ниже.



         Текущий выбранный режим	Обратная сигнализация (зуммер системы дистанционной блокировки)	Обратная сигнализация (зуммер в щитке приборов)
         Режим разблокировки всех дверей	Зуммер подает 2 звуковых сигнала (короткие звуковые сигналы)	Однократно звучит сигнал зуммера
         Режим разблокировки двери водителя	Зуммер подает 3 звуковых сигнала (короткие звуковые сигналы)	Однократно звучит сигнал зуммера

   4. Отпустите кнопки блокировки и разблокировки передатчика электронного ключа в сборе.

   5. Убедитесь, что светодиод на передатчике электронного ключа в сборе не горит, а затем нажмите и удерживайте не менее 5 с кнопки блокировки и разблокировки передатчика электронного ключа в сборе, чтобы изменить режим.


      УКАЗАНИЕ:

      Повторите действия необходимое количество раз, чтобы выбрать требуемый режим.

   6. Разблокируйте двери с помощью дистанционного управления, а затем откройте любую дверь.








Функция отмены системы посадки (работа в ручном режиме)

УКАЗАНИЕ:

Когда интеллектуальная система посадки и запуска отключается, сохраняется возможность блокировать и разблокировать двери посредством дистанционного управления, а также приводить в действие систему запуска, удерживая передатчик электронного ключа вблизи выключателя зажигания.

1. При отключении интеллектуальной системы посадки и запуска прекращают действие следующие функции.


   1. Функция блокировки/разблокировки системы посадки

   2. Функция открывания двери багажного отделения системы функции посадки

   3. Функция запуска с помощью нажимного переключателя

   4. Функция предотвращения блокировки ключа

   5. Функции предупреждения системы посадки


2. При отключении системы вручную:


   1. Убедитесь, что выполняются следующие условия.

   1. Двигатель выключен.

   2. Дверь водителя закрыта.

   3. Дверь водителя разблокирована.

   2. Нажмите кнопку разблокировки передатчика электронного ключа в сборе.

   3. В течение 5 с после выполнения описанного выше шага откройте дверь водителя (состояние двери водителя: закрытое состояние → открыта).

   4. При открытой двери водителя в течение 5 с после выполнения описанного выше шага 2 раза нажмите кнопку разблокировки передатчика электронного ключа.


      ПРИМЕЧАНИЕ:

      В случае закрывания двери водителя до или во время нажатия кнопки разблокировки режим установки отключения системы посадки будет отменен.

   5. После выполнения описанного выше шага дважды закройте и откройте дверь водителя (состояние двери водителя: открытое состояние → закрыта → открыта → закрыта → открыта).

   6. При открытой двери водителя после выполнения описанного выше шага 2 раза нажмите кнопку разблокировки передатчика электронного ключа в сборе.


      ПРИМЕЧАНИЕ:

      В случае закрывания двери водителя до или во время нажатия кнопки разблокировки режим установки отключения системы посадки будет отменен.

   7. После выполнения описанного выше шага закройте и откройте дверь водителя (состояние двери водителя: открытое состояние → закрыта → открыта).

   8. В течение 5 с после выполнения описанного выше шага закройте дверь водителя.

   9. Убедитесь, что зуммер системы дистанционной блокировки подает 2 звуковых сигнала (короткие звуковые сигналы), подтверждая отключение интеллектуальной системы посадки и запуска.


   УКАЗАНИЕ:

   Шаги 5-7 должны выполняться в течение 30 с.

3. Чтобы вернуть интеллектуальную систему посадки и запуска из отключенного состояния в активное, выполните следующие действия.


   1. Снова выполните действия для отключения интеллектуальной системы посадки и запуска.

   2. Убедитесь, что зуммер системы дистанционной блокировки подает 1 звуковой сигнал (короткий звуковой сигнал), подтверждая возвращение интеллектуальной системы посадки и запуска в активное состояние.


      УКАЗАНИЕ:

      1. Каждый раз, когда выполняется последовательность действий для ручного отключения системы, система переходит из отключенного состояния в активное или наоборот.

      2. Зуммер подает 2 звуковых сигнала, когда система переходит из активного состояния в отключенное, и 1 звуковой сигнал, когда система переходит из отключенного состояния в активное.
