Ограничитель прижимной пластины замена. Camry ASV50

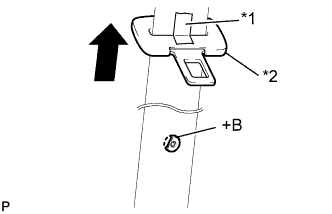

Сдвиньте прижимную пластину выше положения установки ограничителя прижимной пластины и временно закрепите ее клейкой лентой.

С помощью плоскогубцев удалите все остатки первоначального ограничителя прижимной пластины из ремня безопасности.

ПРИМЕЧАНИЕ:

Соблюдайте осторожность, чтобы не повредить ремень безопасности при ремонте.

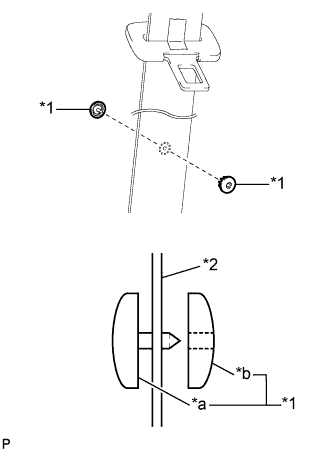

Установите новый ограничитель прижимной пластины в отверстие ремня безопасности.

УКАЗАНИЕ:

Убедитесь, что ограничитель прижимной пластины установлен в направлении, показанном на рисунке.

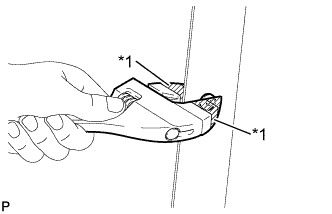

Зафиксируйте ограничитель прижимной пластины в отверстии ремня с помощью разводного ключа и поверните регулировочный винт разводного ключа рукой, чтобы сжать ограничитель прижимной пластины.

ПРИМЕЧАНИЕ:

1. При использовании разводного ключа убедитесь, что охватывающая и охватываемая части ограничителя прижимной пластины установлены параллельно друг другу.

2. Не сжимайте штырь ограничителя прижимной пластины плоскогубцами. Это может привести к повреждению ограничителя прижимной пластины и корда ремня.


УКАЗАНИЕ:

Перед использованием разводного ключа оберните его губки лентой.

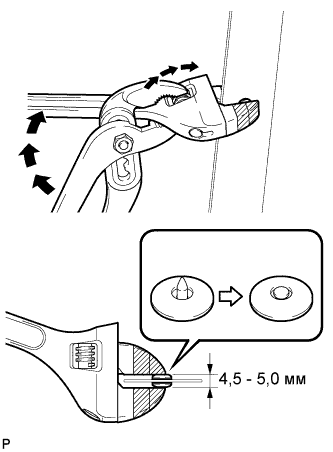

Если регулировочный винт разводного ключа не поворачивается вручную, затяните его с помощью регулируемых шарнирных клещей таким образом, чтобы толщина ограничителя прижимной пластины составляла 4,5-5,0 мм (0,177-0,197 дюйма). (См. рисунки.)

Удостоверьтесь, что охватываемый штырь ограничителя прижимной пластины равномерно расширяется в отверстии охватывающей части и надежно удерживается в корде ремня. (См. рисунки.)
