Рулевой механизм повторная сборка. Camry ASV50

Рулевое Управление. Camry ASV50 GSV50 ACV51
Рулевые Тяги Рулевой Механизм. Camry ASV50 GSV50 ACV51

  1. УСТАНОВИТЕ ЗАЩИТНЫЙ ЧЕХОЛ РУЛЕВОГО МЕХАНИЗМА № 2

  2. УСТАНОВИТЕ ЗАЩИТНЫЙ ЧЕХОЛ РУЛЕВОГО МЕХАНИЗМА № 1

  3. УСТАНОВИТЕ ХОМУТ ЗАЩИТНОГО ЧЕХЛА РУЛЕВОГО МЕХАНИЗМА (для левой стороны)

  4. УСТАНОВИТЕ ХОМУТ ЗАЩИТНОГО ЧЕХЛА РУЛЕВОГО МЕХАНИЗМА (для правой стороны)

  5. УСТАНОВИТЕ ФИКСАТОР ЗАЩИТНОГО ЧЕХЛА РУЛЕВОГО МЕХАНИЗМА (для левой стороны)

  6. УСТАНОВИТЕ ФИКСАТОР ЗАЩИТНОГО ЧЕХЛА РУЛЕВОГО МЕХАНИЗМА (для правой стороны)

  7. ПРОВЕРЬТЕ РУЛЕВОЙ МЕХАНИЗМ В СБОРЕ

Рулевой Механизм -- Повторная Сборка



1. УСТАНОВИТЕ ЗАЩИТНЫЙ ЧЕХОЛ РУЛЕВОГО МЕХАНИЗМА № 2


    Camry ASV50 GSV50 ACV51

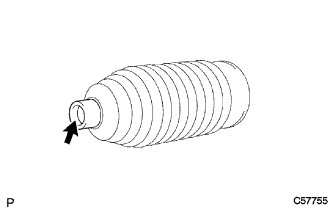

  1. Нанесите гликолевую консистентную смазку на основе литиевого мыла на внутреннюю поверхность малого отверстия нового защитного чехла рулевого механизма № 2.

  1. Установите защитный чехол рулевого механизма № 2 в канавку на кожухе рейки.

    ПРИМЕЧАНИЕ:
    1. Соблюдайте осторожность, чтобы не повредить и не перекрутить чехол.
    2. Убедитесь в том, что на защитном чехле нет ржавчины и посторонних веществ.


2. УСТАНОВИТЕ ЗАЩИТНЫЙ ЧЕХОЛ РУЛЕВОГО МЕХАНИЗМА № 1
УКАЗАНИЕ:
Выполните те же действия, что и для защитного чехла рулевого механизма № 2.


3. УСТАНОВИТЕ ХОМУТ ЗАЩИТНОГО ЧЕХЛА РУЛЕВОГО МЕХАНИЗМА (для левой стороны)


    Camry ASV50 GSV50 ACV51.Рулевые Тяги Рулевой Механизм.Рулевой Механизм.Рулевой механизм повторная сборка

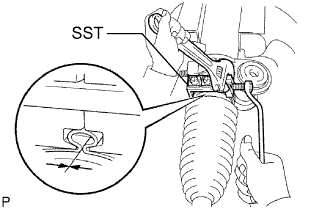

  1. С помощью SST закрепите новый хомут защитного чехла рулевого механизма, как показано на рисунке.

    SST
    09521-24010
    Зазор:
    3,0 мм (0,118 дюйма) или менее
    ПРИМЕЧАНИЕ:
    Соблюдайте осторожность, чтобы не повредить защитный чехол рулевого механизма № 2.


4. УСТАНОВИТЕ ХОМУТ ЗАЩИТНОГО ЧЕХЛА РУЛЕВОГО МЕХАНИЗМА (для правой стороны)
УКАЗАНИЕ:
Выполните такую же процедуру, что и для левой стороны.


5. УСТАНОВИТЕ ФИКСАТОР ЗАЩИТНОГО ЧЕХЛА РУЛЕВОГО МЕХАНИЗМА (для левой стороны)

  1. С помощью плоскогубцев установите фиксатор защитного чехла рулевого механизма.



6. УСТАНОВИТЕ ФИКСАТОР ЗАЩИТНОГО ЧЕХЛА РУЛЕВОГО МЕХАНИЗМА (для правой стороны)
УКАЗАНИЕ:
Выполните такую же процедуру, что и для левой стороны.


7. ПРОВЕРЬТЕ РУЛЕВОЙ МЕХАНИЗМ В СБОРЕ


    Camry ASV50 GSV50 ACV51.Рулевые Тяги Рулевой Механизм.Рулевой Механизм.Рулевой механизм повторная сборка

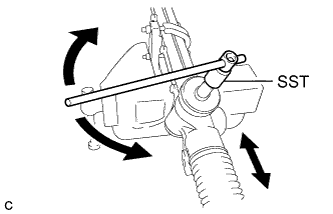

  1. Используя SST, поверните вал ведущей шестерни и убедитесь, что правый и левый защитные чехлы рулевого механизма растягиваются и сжимаются плавно.

    SST
    09616-00020
    УКАЗАНИЕ:
    Если операцию невозможно выполнить в соответствии с требованиями, используйте новый хомут защитного чехла рулевого механизма и переустановите защитные чехлы рулевого механизма.
