Переключатели На Рулевом Колесе -- Проверка



1. ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ НА РУЛЕВОМ КОЛЕСЕ В СБОРЕ (кроме моделей с аудиовизуальной системой (с радиоприемником))


  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


    Camry ASV50 GSV50 ACV51.Рулевая Колонка.Система Наклонной Телескопической Рулевой Колонки С Электроприводом.Переключатели на рулевом колесе проверка

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Положение переключателя
    		Заданные условия
    1 (HO) - контакт A
    		Всегда
    		Менее 1 Ом
    2 (+DP) - 3 (-DP)*1
    		Ни один из переключателей не нажат
    		95–105 кОм
    Переключатель DISP нажат
    		Менее 2,5 Ом
    11 (AU1) - 8 (EAU)
    		Ни один из переключателей не нажат
    		95–105 кОм
    Переключатель "вверх" нажат
    		Менее 2,5 Ом
    Переключатель "вниз" нажат
    		313 - 345 Ом
    Нажатие выключателя VOL+ (громкость+)
    		950 - 1050 Ом
    Нажатие переключателя VOL- (громкость-)
    		2955 - 3265 Ом
    10 (AU2) - 8 (EAU)
    		Ни один из переключателей не нажат
    		95–105 кОм
    Нажат переключатель MODE/HOLD (режим/удерживание)
    		Менее 2,5 Ом
    Нажатие выключателя ON HOOK (подключение к линии)
    		313 - 345 Ом
    Нажатие выключателя OFF HOOK (отключение от линии)
    		950 - 1050 Ом
    Переключатель Voice (голос) нажат*2
    		2955 - 3265 Ом
    9 (AU3) - 8 (EAU)
    		Ни один из переключателей не нажат
    		95–105 кОм
    Нажат переключатель ENTER
    		Менее 2,5 Ом
    Нажат переключатель BACK (назад)
    		313 - 345 Ом
    Переключатель "вправо" нажат
    		950 - 1050 Ом
    Переключатель "влево" нажат
    		2955 - 3265 Ом
    1. *1: Для моделей с переключателем DISP переключателя на рулевом колесе в сборе
    2. *2: для моделей с переключателем Voice на рулевом колесе
    УКАЗАНИЕ:
    Если результат проверки не отвечает требованиям, замените переключатели на рулевом колесе.

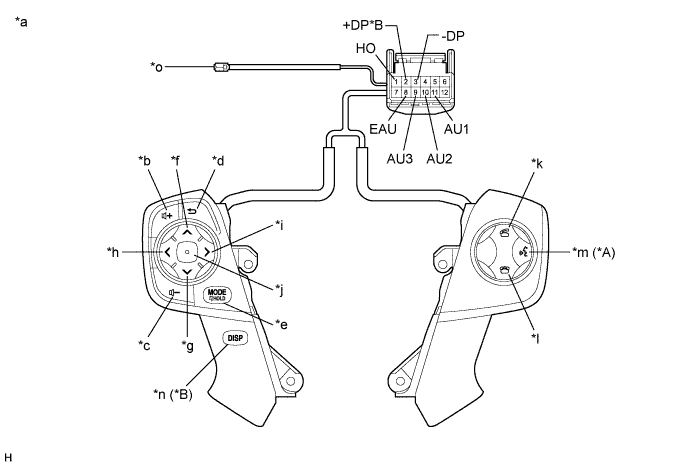

    Обозначения на рисунке
    *A
    		для моделей с переключателем Voice на рулевом колесе
    		*B
    		Для моделей с переключателем DISP переключателя на рулевом колесе в сборе
    *a
    		Устройство с отсоединенным жгутом проводов
    (переключатели на рулевом колесе в сборе)
    		*b
    		Volume+ (увеличение громкости)
    *c
    		Volume- (уменьшение громкости)
    		*d
    		назад
    *e
    		MODE/HOLD (Режим/Удерживание)
    		*f
    		Вверх
    *g
    		Вниз
    		*h
    		Левая сторона
    *i
    		Вправо
    		*j
    		Перейдите
    *k
    		Подключение к линии
    		*l
    		Отключение от линии
    *m
    		Voice (голос)
    		*n
    		DISP
    *o
    		Контакт A
    		-
    		-

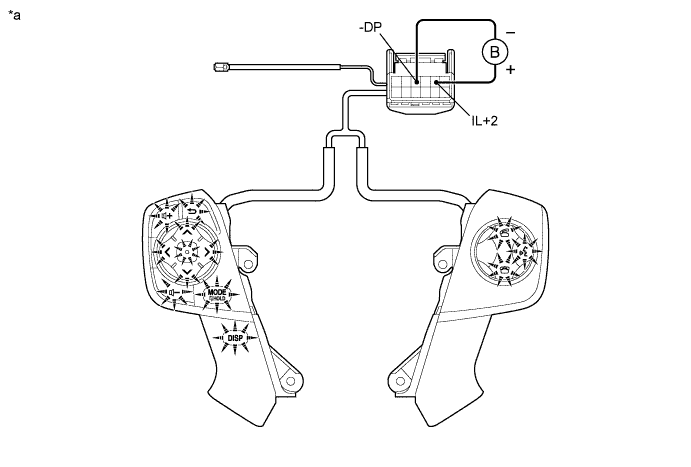

  1. Проверьте подсветку.


    Camry ASV50 GSV50 ACV51.Рулевая Колонка.Система Наклонной Телескопической Рулевой Колонки С Электроприводом.Переключатели на рулевом колесе проверка


    1. Подсоедините положительный (+) вывод аккумуляторной батареи к контакту IL+2, а отрицательный (-) – к контакту -DP разъема переключателя на рулевом колесе в сборе.

    2. Убедитесь, что подсветка переключателя включается.

      OK:
      Подсветка переключателя на рулевом колесе на включается.
      УКАЗАНИЕ:
      Если результат проверки не отвечает требованиям, замените переключатели на рулевом колесе.

      Обозначения на рисунке
      *a
      		Устройство с отсоединенным жгутом проводов
      (переключатели на рулевом колесе в сборе)
      		-
      		-


2. ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ НА РУЛЕВОМ КОЛЕСЕ В СБОРЕ (для моделей с аудиовизуальной системой (с радиоприемником))


  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


    Camry ASV50 GSV50 ACV51.Рулевая Колонка.Система Наклонной Телескопической Рулевой Колонки С Электроприводом.Переключатели на рулевом колесе проверка

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Положение переключателя
    		Заданные условия
    1 (HO) - контакт A
    		Всегда
    		Менее 1 Ом
    11 (AU1) - 8 (EAU)
    		Ни один из переключателей не нажат
    		95-105 кОм
    Нажатие переключателя SEEK+ (поиск+)
    		Менее 2,5 Ом
    Нажатие переключателя SEEK- (поиск-)
    		313 - 345 Ом
    Нажатие выключателя VOL+ (громкость+)
    		950 - 1050 Ом
    Нажатие переключателя VOL- (громкость-)
    		2955 - 3265 Ом
    10 (AU2) - 8 (EAU)
    		Ни один из переключателей не нажат
    		95-105 кОм
    Нажат переключатель MODE/HOLD (режим/удерживание)
    		Менее 2,5 Ом
    Нажатие выключателя ON HOOK (подключение к линии)
    		313 - 345 Ом
    Нажатие выключателя OFF HOOK (отключение от линии)
    		950 - 1050 Ом
    УКАЗАНИЕ:
    Если результат проверки не отвечает требованиям, замените переключатели на рулевом колесе.

    Обозначения на рисунке
    *a
    		Устройство с неподсоединенным жгутом проводов
    (переключатели на рулевом колесе в сборе)
    		*b
    		Volume+ (увеличение громкости)
    *c
    		Переключатель Volume-
    		*d
    		Seek- (поиск вниз)
    *e
    		Seek+ (поиск вверх)
    		*f
    		MODE/HOLD (Режим/Удерживание)
    *g
    		Подключение к линии
    		*h
    		Отключение от линии
    *i
    		Контакт A
    		-
    		-

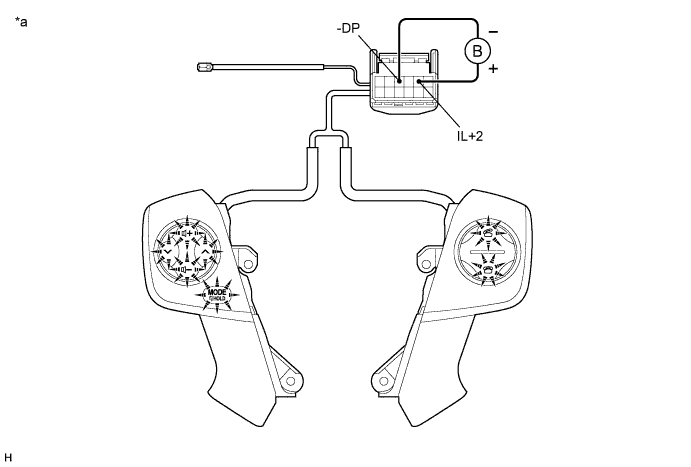

  1. Проверьте подсветку.


    Camry ASV50 GSV50 ACV51.Рулевая Колонка.Система Наклонной Телескопической Рулевой Колонки С Электроприводом.Переключатели на рулевом колесе проверка


    1. Подсоедините положительный (+) вывод аккумуляторной батареи к контакту IL+2, а отрицательный (-) – к контакту -DP разъема переключателя на рулевом колесе в сборе.

    2. Убедитесь, что подсветка переключателя включается.

      OK:
      Подсветка переключателя на рулевом колесе на включается.
      УКАЗАНИЕ:
      Если результат проверки не отвечает требованиям, замените переключатели на рулевом колесе.

      Обозначения на рисунке
      *a
      		Устройство с неподсоединенным жгутом проводов
      (переключатели на рулевом колесе в сборе)
      		-
      		-


3. ПРОВЕРЬТЕ ЛЕВУЮ ПАНЕЛЬ ПЕРЕКЛЮЧАТЕЛЕЙ НА РУЛЕВОМ КОЛЕСЕ В СБОРЕ (для моделей с аудиовизуальной системой (с радиоприемником))


  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


    Camry ASV50 GSV50 ACV51.Рулевая Колонка.Система Наклонной Телескопической Рулевой Колонки С Электроприводом.Переключатели на рулевом колесе проверка

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Положение переключателя
    		Заданные условия
    1 (HO) - контакт A
    		Всегда
    		Менее 1 Ом
    2 (+DP) - 3(-DP)
    		Ни один из переключателей не нажат
    		95-105 кОм
    Переключатель DISP нажат
    		Менее 2,5 Ом
    11 (AU1) - 8 (EAU)
    		Ни один из переключателей не нажат
    		95-105 кОм
    Нажатие переключателя SEEK+ (поиск+)
    		Менее 2,5 Ом
    Нажатие выключателя SEEK- (поиск-)
    		313 - 345 Ом
    Нажатие выключателя VOL+ (громкость+)
    		950 - 1050 Ом
    Нажатие выключателя VOL- (громкость-)
    		2955 - 3265 Ом
    10 (AU2) - 8 (EAU)
    		Ни один из переключателей не нажат
    		95-105 кОм
    Нажат переключатель MODE/HOLD (режим/удерживание)
    		Менее 2,5 Ом
    УКАЗАНИЕ:
    Если результат проверки не отвечает требованиям, замените левый переключатель на рулевом колесе.

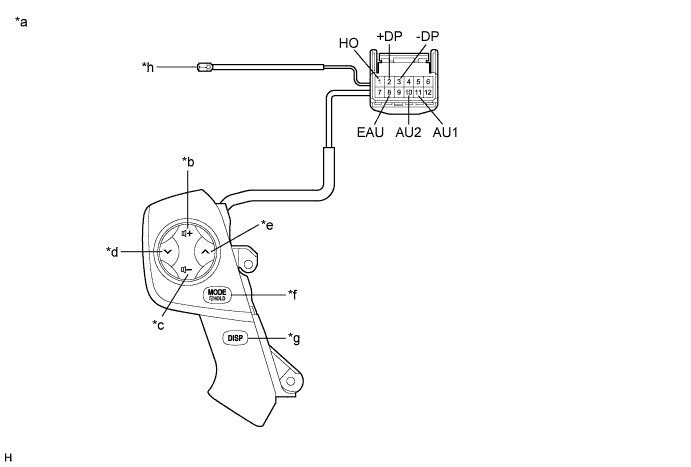

    Обозначения на рисунке
    *a
    		Устройство с неподсоединенным жгутом проводов
    (левый переключатель на рулевом колесе)
    		*b
    		Volume+ (увеличение громкости)
    *c
    		Переключатель Volume-
    		*d
    		Переключатель Seek-
    *e
    		Seek+ (поиск вверх)
    		*f
    		MODE/HOLD (Режим/Удерживание)
    *g
    		DISP
    		*h
    		Контакт A

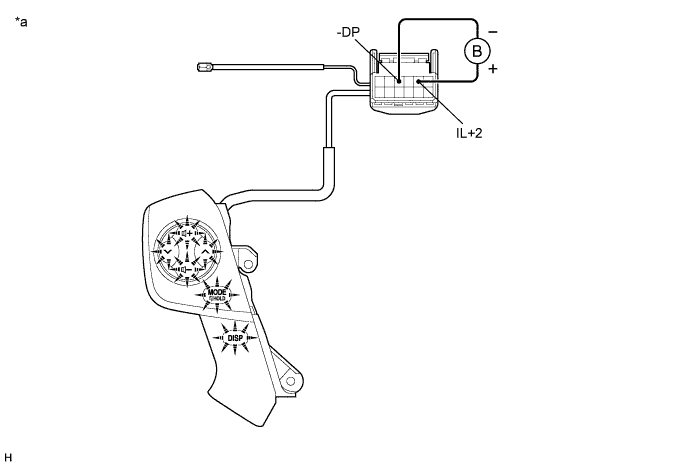

  1. Проверьте подсветку.


    Camry ASV50 GSV50 ACV51.Рулевая Колонка.Система Наклонной Телескопической Рулевой Колонки С Электроприводом.Переключатели на рулевом колесе проверка


    1. Подсоедините положительный (+) вывод аккумуляторной батареи к контакту IL+2, а отрицательный (-) – к контакту -DP левого разъема переключателя на рулевом колесе.

    2. Убедитесь, что подсветка переключателя включается.

      OK:
      Подсветка переключателя на рулевом колесе на включается.
      УКАЗАНИЕ:
      Если результат проверки не отвечает требованиям, замените левый переключатель на рулевом колесе.

      Обозначения на рисунке
      *a
      		Устройство с неподсоединенным жгутом проводов
      (левый переключатель на рулевом колесе)
      		-
      		-
