Аудиовизуальная система (для моделей с радиоприемником) цепь динамика. Camry ASV50
ОПИСАНИЕ
СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ
ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ
ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ
ПРОВЕРЬТЕ ПЕРЕДНИЙ ДИНАМИК № 1 В СБОРЕ
ПРОВЕРЬТЕ ПЕРЕДНИЙ ДИНАМИК № 2 В СБОРЕ
ЗАМЕНИТЕ ПЕРЕДНИЙ ДИНАМИК № 2 В СБОРЕ
ПРОВЕРЬТЕ ЗАДНИЙ ДИНАМИК В СБОРЕ
АУДИОВИЗУАЛЬНАЯ СИСТЕМА (для моделей с радиоприемником) - Цепь динамика |
ОПИСАНИЕ
Через цепь динамиков звуковые сигналы, усиленные радиоприемником в сборе, передаются от радиоприемника в сборе в динамики.В случае короткого замыкания в цепи динамика оно обнаруживается радиоприемником, и вывод звука через динамики останавливается.Таким образом, звук может отсутствовать даже в том случае, если радиоприемник в сборе и динамики полностью исправны.При обнаружении короткого замыкания в цепи какого-либо динамика прекращается воспроизведение звука через динамики.

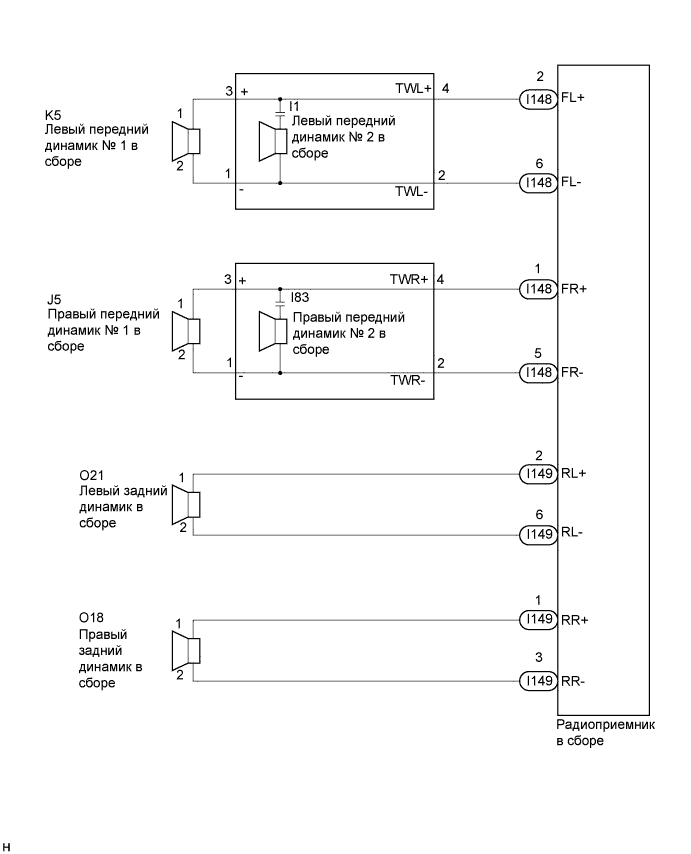

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ
ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ
1.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ |
Отсоедините разъемы от радиоприемника и динамиков.
Для проверки наличия обрыва цепи в жгуте проводов измерьте сопротивление между каждым передним динамиком № 2 и радиоприемником в сборе.
- Номинальное сопротивление:
Подключение диагностического прибора
| Условие
| Заданные условия
|
I148-1 (FR+) - I83-4 (TWR+)
| Всегда
| Менее 1 Ом
|
I148-5 (FR-) - I83-2 (TWR-)
| Всегда
| Менее 1 Ом
|
I148-2 (FL+) - I1-4 (TWL+)
| Всегда
| Менее 1 Ом
|
I148-6 (FL-) - I1-2 (TWL-)
| Всегда
| Менее 1 Ом
|
Для проверки наличия обрыва цепи в жгуте проводов измерьте сопротивление между каждым передним динамиком № 1 и передними динамиками № 2.
- Номинальное сопротивление:
Подключение диагностического прибора
| Условие
| Заданные условия
|
I1-3 (+) - K5-1
| Всегда
| Менее 1 Ом
|
I1-1 (-) - K5-2
| Всегда
| Менее 1 Ом
|
I83-3 (+) - J5-1
| Всегда
| Менее 1 Ом
|
I83-1 (-) - J5-2
| Всегда
| Менее 1 Ом
|
Для проверки наличия обрыва цепи в жгуте проводов измерьте сопротивление между каждым задним динамиком и радиоприемником.
- Номинальное сопротивление:
Подключение диагностического прибора
| Условие
| Заданные условия
|
I149-1 (RR+) - O18-1
| Всегда
| Менее 1 Ом
|
I149-3 (RR-) - O18-2
| Всегда
| Менее 1 Ом
|
I149-2 (RL+) - O21-1
| Всегда
| Менее 1 Ом
|
I149-6 (RL-) - O21-2
| Всегда
| Менее 1 Ом
|
Измерьте сопротивление между радиоприемником в сборе и массой, чтобы проверить наличие короткого замыкания в жгуте проводов.
- Номинальное сопротивление:
Подключение диагностического прибора
| Условие
| Заданные условия
|
I148-1 (FR+) - масса
| Всегда
| 10 кОм или более
|
I148-5 (FR-) - масса
| Всегда
| 10 кОм или более
|
I148-2 (FL+) - масса
| Всегда
| 10 кОм или более
|
I148-6 (FL-) - масса
| Всегда
| 10 кОм или более
|
I149-1 (RR+) - масса
| Всегда
| 10 кОм или более
|
I149-3 (RR-) - масса
| Всегда
| 10 кОм или более
|
I149-2 (RL+) - масса
| Всегда
| 10 кОм или более
|
I149-6 (RL-) - масса
| Всегда
| 10 кОм или более
|
Измерьте сопротивление между каждым передним динамиком № 2 и массой, чтобы проверить наличие короткого замыкания в жгуте проводов.
- Номинальное сопротивление:
Подключение диагностического прибора
| Условие
| Заданные условия
|
I1-3 (+) - масса
| Всегда
| 10 кОм или более
|
I1-1 (-) - масса
| Всегда
| 10 кОм или более
|
I83-3 (+) - масса
| Всегда
| 10 кОм или более
|
I83-1 (-) - масса
| Всегда
| 10 кОм или более
|
| ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ |
|
|
2.ПРОВЕРЬТЕ ПЕРЕДНИЙ ДИНАМИК № 1 В СБОРЕ |
Проверьте сопротивление
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Подключение диагностического прибора
| Условие
| Заданные условия
|
K5-1 - K5-2
| Всегда
| 3,2-4,8 Ом
|
J5-1 - J5-2
| Всегда
| 3,2-4,8 Ом
|
Обозначения на рисунке*A
| Для правой стороны
|
*B
| Для левой стороны
|

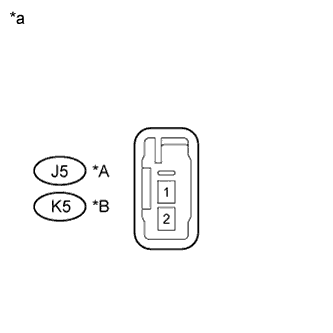

*a
| Устройство с неподсоединенным жгутом проводов (Передний динамик № 1)
|
3.ПРОВЕРЬТЕ ПЕРЕДНИЙ ДИНАМИК № 2 В СБОРЕ |
Проверьте сопротивление
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Подключение диагностического прибора
| Условие
| Заданные условия
|
I1-4 (TWL+) - I1-2 (TWL-)
| Всегда
| 10 кОм или более
|
I1-3 (+) - I1-4 (TWL+)
| Всегда
| Менее 1 Ом
|
I1-1 (-) - I1-2 (TWL-)
| Всегда
| Менее 1 Ом
|
I83-4 (TWR+) - I83-2 (TWR-)
| Всегда
| 10 кОм или более
|
I83-3 (+) - I83-4 (TWR+)
| Всегда
| Менее 1 Ом
|
I83-1 (-) - I83-2 (TWR-)
| Всегда
| Менее 1 Ом
|
Обозначения на рисунке*A
| Для правой стороны
|
*B
| Для левой стороны
|

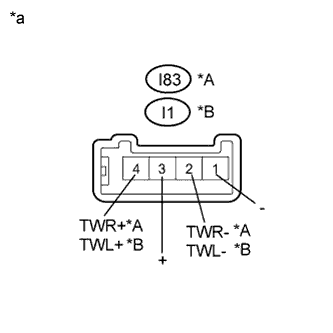

*a
| Устройство с неподсоединенным жгутом проводов (Передний динамик № 2)
|
4.ЗАМЕНИТЕ ПЕРЕДНИЙ ДИНАМИК № 2 В СБОРЕ |
Убедитесь, что при установке заведомо исправного динамика неисправность исчезает (Нажмите здесь).
- OK:
- Неисправность пропала.
- УКАЗАНИЕ:
- Подсоедините все отсоединенные разъемы к передним динамикам № 2.
- Если есть вероятность неисправности переднего левого или правого динамика, проверка осуществляется путем замены правого динамика на левый, а левого - на правый.
- Описанную выше проверку следует выполнять как для левой, так и для правой стороны.
OK |
|
|
|
КОНЕЦ (ПЕРЕДНИЙ ДИНАМИК № 2 НЕИСПРАВЕН) |
|
5.ПРОВЕРЬТЕ ЗАДНИЙ ДИНАМИК В СБОРЕ |
Проверьте сопротивление
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Подключение диагностического прибора
| Условие
| Заданные условия
|
O21-1 - O21-2
| Всегда
| 3,2-4,8 Ом
|
O18-1 - O18-2
| Всегда
| 3,2-4,8 Ом
|
Обозначения на рисунке*A
| Для правой стороны
|
*B
| Для левой стороны
|

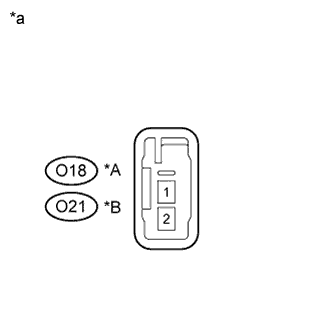

*a
| Устройство с неподсоединенным жгутом проводов (задний динамик)
|
OK |
|
|
|
ПЕРЕЙДИТЕ К СЛЕДУЮЩЕМУ ПРЕДПОЛАГАЕМОМУ УЧАСТКУ, УКАЗАННОМУ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ (Нажмите здесь) |
|
