DTC B1573 Короткое замыкание в телефонной антенне в сборе

DTC B15CB Отсоединена антенна приемопередатчика системы обработки и передачи информации


ОПИСАНИЕ

Эти коды DTC регистрируются, когда возникает неисправность в цепи комбинированной антенны панели приборов в сборе (телефонной антенны).

№ DTC
Условие обнаружения DTC
Неисправный участок
B1573
Имеется короткое замыкание в цепи комбинированной антенны панели приборов между телефонным приемопередатчиком в сборе и телефонной антенной, либо в точках ее соединения с телефонным приемопередатчиком и комбинированной антенной панели приборов.
  1. Приемопередатчик телефона в сборе
  2. Комбинированная антенна панели приборов в сборе (телефонная антенна)
B15CB
Имеется обрыв в цепи комбинированной антенны панели приборов между телефонным приемопередатчиком в сборе и телефонной антенной, либо в точках ее соединения с телефонным приемопередатчиком и комбинированной антенной панели приборов.

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРИМЕЧАНИЕ:
  1. В случае замены телефонного приемопередатчика в сборе или комбинированной антенны панели приборов обратитесь к бюллетеню технического обслуживания.
  2. При замене приемопередатчика телефона в сборе необходимо настроить контрактный режим.
1.ПРОВЕРЬТЕ ПОДСОЕДИНЕНИЕ РАЗЪЕМОВ

  1. Выключите зажигание.

  1. Проверьте правильность подключения разъемов к телефонному приемопередатчику в сборе и комбинированной антенне панели приборов в сборе (разъем телефонной антенны).

    OK:
    Разъемы подсоединены должным образом.


NG
ПОДСОЕДИНИТЕ РАЗЪЕМ ПРАВИЛЬНО
OK


2.УДАЛИТЕ DTC

  1. Сбросьте коды DTC (Нажмите здесь).


ДАЛЕЕ


3.ПРОВЕРЬТЕ, ВЫВОДЯТСЯ ЛИ DTC

  1. Проверьте коды DTC (Нажмите здесь).

    OK:
    DTC B1573 и B15CB не выводятся.


NG
Перейдите к шагу 4
OK

КОНЕЦ

4.ПРОВЕРЬТЕ СОСТОЯНИЕ РАЗЪЕМА

  1. Выключите зажигание.

  1. Отсоедините разъем комбинированной антенны панели приборов в сборе (телефонной антенны) [цвет: винно-красный].

  1. Удостоверьтесь, что контакты разъема не погнуты.

    OK:
    Контакты разъема не погнуты.


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ КОМБИНИРОВАННУЮ АНТЕННУ ПАНЕЛИ ПРИБОРОВ В СБОРЕ
OK


5.ПРОВЕРЬТЕ КОМБИНИРОВАННУЮ АНТЕННУ ПАНЕЛИ ПРИБОРОВ В СБОРЕ (ТЕЛЕФОННУЮ АНТЕННУ)


    Camry ASV50 GSV50 ACV51.Противоугонная Система Система Дистанционного Управления Замками Дверей.Интеллектуальная Система Посадки И Запуска (Для Моделей С Функцией Посадки). dtc b1573 короткое замыкание в телефонной антенне в сборе

  1. Отсоедините разъем комбинированной антенны панели приборов в сборе (телефонной антенны) [цвет: винно-красный].

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Условие
    		Заданные условия
    Провод жилы - экран
    		Всегда
    		4 - 11 кОм

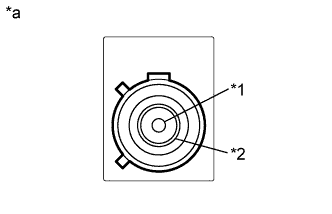

    Обозначения на рисунке
    *1
    		Провод жилы
    *2
    		Экран
    *a
    		Устройство с неподсоединенным жгутом проводов
    (комбинированная антенна панели приборов в сборе (телефонная антенна))


NG
ЗАМЕНИТЕ ИНТЕГРИРОВАННУЮ АНТЕННУ ПАНЕЛИ ПРИБОРОВ В СБОРЕ
OK


6.УДАЛИТЕ DTC

  1. Сбросьте коды DTC (Нажмите здесь).


ДАЛЕЕ


7.ПРОВЕРЬТЕ, ВЫВОДЯТСЯ ЛИ DTC

  1. Подвигайте комбинированную антенну панели приборов в сборе (телефонную антенну).

  1. Проверьте коды DTC (Нажмите здесь).

    OK:
    DTC B1573 и B15CB не выводятся.


NG
Перейдите к шагу 8
OK

КОНЕЦ

8.ЗАМЕНИТЕ ИНТЕГРИРОВАННУЮ АНТЕННУ ПАНЕЛИ ПРИБОРОВ В СБОРЕ

  1. Временно замените комбинированную антенну панели приборов в сборе новой или заведомо исправной.

    УКАЗАНИЕ:
    См. бюллетень технического обслуживания.

ДАЛЕЕ


9.УДАЛИТЕ DTC

  1. Удалите коды DTC (Нажмите здесь).


ДАЛЕЕ


10.ПРОВЕРЬТЕ, ВЫВОДЯТСЯ ЛИ DTC

  1. Проверьте коды DTC (Нажмите здесь).

    OK:
    DTC B1573 и B15CB не выводятся.


NG
ЗАМЕНИТЕ ПРИЕМОПЕРЕДАТЧИК ТЕЛЕФОНА В СБОРЕ
OK

КОНЕЦ (КОМБИНИРОВАННАЯ АНТЕННА ПАНЕЛИ ПРИБОРОВ В СБОРЕ НЕИСПРАВНА)
