Система Блокировки -- Контакты Эбу



ПРОВЕРЬТЕ ТЕЛЕФОННЫЙ ПРИЕМОПЕРЕДАТЧИК В СБОРЕ

Camry ASV50 GSV50 ACV51.Противоугонная Система Система Дистанционного Управления Замками Дверей.Интеллектуальная Система Посадки И Запуска (Для Моделей С Функцией Посадки).Система блокировки контакты эбу

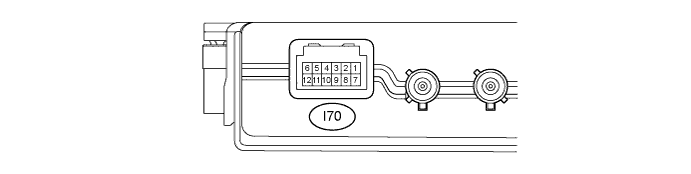

  1. Отсоедините разъем I70 приемопередатчика телефона в сборе.

  2. Измерьте сопротивление и напряжение в соответствии со значениями, приведенными в таблице.

    Номера контактов (обозначения)
    		Цвет проводки
    		Описание контактов
    		Условие
    		Заданные условия
    I70-6 (IG2) - I70-9 (E)
    		LG - BR
    		Питание зажигания
    		Зажигание включено (IG)
    		9 - 16 В
    I70-12 (+B) - I70-9 (E)
    		G - BR
    		+B источника питания
    		Всегда
    		9 - 16 В
    I70-9 (E) - масса
    		BR - масса
    		Масса
    		Всегда
    		Менее 1 Ом
    1. Если результат проверки не отвечает требованиям, возможна неполадка со стороны жгута проводов.

  3. Подсоедините разъем I70 приемопередатчика телефона в сборе.

  4. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

    Номера контактов (обозначения)
    		Цвет проводки
    		Описание контактов
    		Условие
    		Заданные условия
    I70-1 (BLK1) - I70-9 (E)
    		L - BR
    		Входной сигнал обмена данными ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе)
    		Зажигание выключено
    		11-14 В
    I70-1 (BLK1) - I70-9 (E)
    		L - BR
    		Входной сигнал обмена данными ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе)
    		В течение 3 секунд после запуска двигателя или в течение 3 секунд с момента включения зажигания (IG) после отсоединения и подсоединения провода аккумуляторной батареи
    		Импульсы формируются
    (см. осциллограмму 1)
    I70-2 (BLK4) - I70-9 (E)
    		Y - BR
    		Выходной сигнал обмена данными ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе)
    		Выключатель зажигания в состоянии OFF (ВЫКЛ)
    		Менее 1 В
    I70-2 (BLK4) - I70-9 (E)
    		Y - BR
    		Выходной сигнал обмена данными ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе)
    		В течение 3 секунд после запуска двигателя или в течение 3 секунд с момента включения зажигания (IG) после отсоединения и подсоединения провода аккумуляторной батареи
    		Формирование импульсов:
    (см. осциллограмму 2)
    I70-7 (BLK2) - I70-9 (E)
    		R - BR
    		Выход коммуникации ЭБУ двигателя
    		Выключатель зажигания в состоянии OFF (ВЫКЛ)
    		Менее 1 В
    I70-7 (BLK2) - I70-9 (E)
    		R - BR
    		Выход коммуникации ЭБУ двигателя
    		В течение 3 секунд после запуска двигателя или в течение 3 секунд с момента включения зажигания (IG) после отсоединения и подсоединения провода аккумуляторной батареи
    		Импульсы формируются
    (см. осциллограмму 1)
    I70-8 (BLK3) - I70-9 (E)
    		G - BR
    		Вход коммуникации ЭБУ двигателя
    		Выключатель зажигания в состоянии OFF (ВЫКЛ)
    		Менее 1 В
    I70-8 (BLK3) - I70-9 (E)
    		G - BR
    		Вход коммуникации ЭБУ двигателя
    		В течение 3 секунд после запуска двигателя или в течение 3 секунд с момента включения зажигания (IG) после отсоединения и подсоединения провода аккумуляторной батареи
    		Формирование импульсов:
    (см. осциллограмму 2)
    1. Если результат проверки не отвечает требованиям, возможно, неисправен телефонный приемопередатчик.


  5. Проверьте с помощью осциллографа.

    ПРИМЕЧАНИЕ:
    Осциллограмма в примере на рисунке приведена только для справки. Шумы, помехи и т. д. не показаны.



    1. Осциллограмма 1 (для справки)


      Camry ASV50 GSV50 ACV51.Противоугонная Система Система Дистанционного Управления Замками Дверей.Интеллектуальная Система Посадки И Запуска (Для Моделей С Функцией Посадки).Система блокировки контакты эбу


      Обозначения на рисунке
      *a
      		Приблизительно 160 мс
      		*b
      		Приблизительно 270 мс
      Условия измерений
      Позиция
      		Описание
      Контакты для подключения диагностического прибора
      1. I70-1 (BLK1) - I70-9 (E)
      2. I70-7 (BLK2) - I70-9 (E)
      Настройки прибора
      		2 В/дел., 500 мс/ дел.
      Условие
      		В течение 3 секунд после запуска двигателя или в течение 3 секунд с момента включения зажигания (IG) после отсоединения и подсоединения провода аккумуляторной батареи


    2. Осциллограмма 2 (для справки)


      Camry ASV50 GSV50 ACV51.Противоугонная Система Система Дистанционного Управления Замками Дверей.Интеллектуальная Система Посадки И Запуска (Для Моделей С Функцией Посадки).Система блокировки контакты эбу


      Обозначения на рисунке
      *a
      		Приблизительно 160 мс
      		*b
      		Приблизительно 270 мс
      Условия измерений
      Позиция
      		Описание
      Контакты для подключения диагностического прибора
      1. I70-2 (BLK4) - I70-9 (E)
      2. I70-8 (BLK3) - I70-9 (E)
      Настройки прибора
      		2 В/дел., 500 мс/ дел.
      Условие
      		В течение 3 секунд после запуска двигателя или в течение 3 секунд с момента включения зажигания (IG) после отсоединения и подсоединения провода аккумуляторной батареи

ПРОВЕРЬТЕ ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ)

Camry ASV50 GSV50 ACV51.Противоугонная Система Система Дистанционного Управления Замками Дверей.Интеллектуальная Система Посадки И Запуска (Для Моделей С Функцией Посадки).Система блокировки контакты эбу

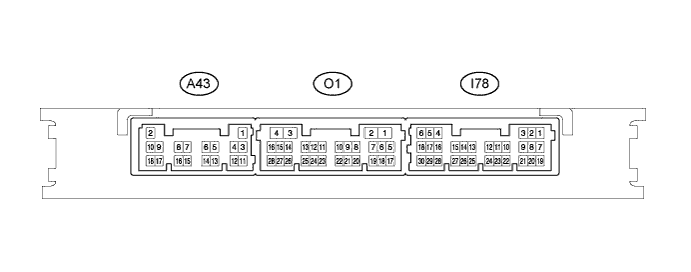

  1. Отсоедините разъем А43 ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе).

  2. Измерьте сопротивление и напряжение в соответствии со значениями, приведенными в таблице.

    Номера контактов (обозначения)
    		Цвет проводки
    		Описание контактов
    		Условие
    		Заданные условия
    A43-2 (+B) - A43-11 (E)
    		W - W
    		+B источника питания
    		Всегда
    		11 – 14 В
    A43-10 (CUTB) - A43-11 (E)
    		L-W
    		Контакт D/C CUT
    		Всегда
    		11 – 14 В
    A43-11 (E) - масса
    		W - масса
    		Масса
    		Всегда
    		Менее 1 Ом

  3. Подсоедините разъем А43 ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе).

  4. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

    Номера контактов (обозначения)
    		Цвет проводки
    		Описание контактов
    		Условие
    		Заданные условия
    I78-5 (IG) - A43-11 (E)
    		LG - W
    		Питание зажигания
    		Зажигание выключено → включено (IG)
    		Менее 1 В → 11-14 В
    A43-14 (EFII) - A43-11 (E)
    		G-W
    		Вход обмена данными с EFI
    (Вход сигнала от ЕСМ к ЭБУ сертификации (ЭБУ электронного ключа зажигания))
    		Зажигание выключено
    		11-14 В
    A43-13 (EFIO) - A43-11 (E)
    		Y - W
    		Выход обмена данными с EFI
    (Выход сигнала от ЭБУ сертификации (ЭБУ электронного ключа зажигания) к ЕСМ)
    		Выключатель зажигания в состоянии OFF (ВЫКЛ)
    		Менее 1 В

  5. Проверьте наличие импульсов в соответствии со значениями, приведенными в таблице ниже.

    Номера контактов (обозначения)
    		Цвет проводки
    		Описание контактов
    		Условие
    		Заданные условия
    A43-14 (EFII) - A43-11 (E)
    		G-W
    		Вход обмена данными с EFI
    (Вход сигнала от ЕСМ к ЭБУ сертификации (ЭБУ электронного ключа зажигания))
    		В течение 3 секунд после запуска двигателя или в течение 3 секунд с момента включения зажигания (IG) после отсоединения и подсоединения провода аккумуляторной батареи
    		Импульсы формируются
    (см. осциллограмму 1)
    A43-13 (EFIO) - A43-11 (E)
    		Y - W
    		Выход обмена данными с EFI
    (Выход сигнала от ЭБУ сертификации (ЭБУ электронного ключа зажигания) к ЕСМ)
    		В течение 3 секунд после запуска двигателя или в течение 3 секунд с момента включения зажигания (IG) после отсоединения и подсоединения провода аккумуляторной батареи
    		Формирование импульсов:
    (см. осциллограмму 2)
    1. Если результат проверки не отвечает требованиям, ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе) может быть неисправным.


  6. Проверьте с помощью осциллографа.

    ПРИМЕЧАНИЕ:
    Осциллограмма в примере на рисунке приведена только для справки. Шумы, помехи и т. д. не показаны.



    1. Осциллограмма 1 (для справки)


      Camry ASV50 GSV50 ACV51.Противоугонная Система Система Дистанционного Управления Замками Дверей.Интеллектуальная Система Посадки И Запуска (Для Моделей С Функцией Посадки).Система блокировки контакты эбу


      Обозначения на рисунке
      *a
      		Приблизительно 160 мс
      		*b
      		Приблизительно 270 мс
      Условия измерений
      Позиция
      		Описание
      Контакты для подключения диагностического прибора
      		A43-14 (EFII) - A43-11 (E)
      Настройки прибора
      		2 В/дел., 500 мс/ дел.
      Условие
      		В течение 3 секунд после запуска двигателя или в течение 3 секунд с момента включения зажигания (IG) после отсоединения и подсоединения провода аккумуляторной батареи


    2. Осциллограмма 2 (для справки)


      Camry ASV50 GSV50 ACV51.Противоугонная Система Система Дистанционного Управления Замками Дверей.Интеллектуальная Система Посадки И Запуска (Для Моделей С Функцией Посадки).Система блокировки контакты эбу


      Обозначения на рисунке
      *a
      		Приблизительно 160 мс
      		*b
      		Приблизительно 270 мс
      Условия измерений
      Позиция
      		Описание
      Контакты для подключения диагностического прибора
      		A43-13 (EFIO) - A43-11 (E)
      Настройки прибора
      		2 В/дел., 500 мс/ дел.
      Условие
      		В течение 3 секунд после запуска двигателя или в течение 3 секунд с момента включения зажигания (IG) после отсоединения и подсоединения провода аккумуляторной батареи

ПРОВЕРЬТЕ ECM

Camry ASV50 GSV50 ACV51.Противоугонная Система Система Дистанционного Управления Замками Дверей.Интеллектуальная Система Посадки И Запуска (Для Моделей С Функцией Посадки).Система блокировки контакты эбу

УКАЗАНИЕ:

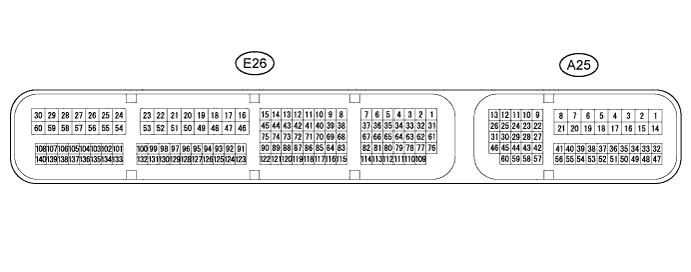

Номинальное напряжение между каждой парой контактов ECM приведено в таблице ниже. Там же приведены соответствующие условия для проверки каждой пары контактов. Результаты проверки следует сравнить с номинальным напряжением или сопротивлением для данной пары контактов, указанным в колонке "Заданные условия". Вышеприведенный рисунок можно использовать в качестве опорного материала для определения местонахождения контактов ECM.

Номера контактов (обозначения)
Цвет проводки
Описание контактов
Условие
Заданные условия
Е26-49 (E1) - масса
BR - масса
Масса
Всегда
Менее 1 Ом
A25-1 (BATT) - E26-49 (E1)
GR - BR
+B источника питания
Всегда
11 – 14 В
A25-2 (+B) - E26-49 (E1)
P - BR
+B источника питания
Выключатель зажигания в состоянии ON (ВКЛ) (IG)
11 - 14 В
A25-3 (+B2) - E26-49 (E1)
LG - BR
+B источника питания
Выключатель зажигания в состоянии ON (ВКЛ) (IG)
11 - 14 В
A25-30 (IMO) - E26-49 (E1)
G - BR
Входной сигнал обмена данными ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе)
Выключатель зажигания в состоянии OFF (ВЫКЛ)
Менее 1 В
A25-30 (IMO) - E26-49 (E1)
G - BR
Входной сигнал обмена данными ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе)
В течение 3 секунд после запуска двигателя или в течение 3 секунд с момента включения зажигания (IG) после отсоединения и подсоединения провода аккумуляторной батареи
Импульсы формируются
(см. осциллограмму 1)
A25-31 (IMI) - E26-49 (E1)
Y - BR
Выходной сигнал обмена данными ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе)
Выключатель зажигания в состоянии OFF (ВЫКЛ)
Менее 1 В
A25-31 (IMI) - E26-49 (E1)
Y - BR
Выходной сигнал обмена данными ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе)
В течение 3 секунд после запуска двигателя или в течение 3 секунд с момента включения зажигания (IG) после отсоединения и подсоединения провода аккумуляторной батареи
Формирование импульсов:
(см. осциллограмму 2)


  1. Проверьте с помощью осциллографа.

    ПРИМЕЧАНИЕ:
    Осциллограмма в примере на рисунке приведена только для справки. Шумы, помехи и т. д. не показаны.



    1. Осциллограмма 1 (для справки)


      Camry ASV50 GSV50 ACV51.Противоугонная Система Система Дистанционного Управления Замками Дверей.Интеллектуальная Система Посадки И Запуска (Для Моделей С Функцией Посадки).Система блокировки контакты эбу


      Обозначения на рисунке
      *a
      		Приблизительно 160 мс
      		*b
      		Приблизительно 270 мс
      Условия измерений
      Позиция
      		Описание
      Контакты для подключения диагностического прибора
      		A25-30 (IMO) - E26-49 (E1)
      Настройки прибора
      		2 В/дел., 500 мс/ дел.
      Условие
      		В течение 3 секунд после запуска двигателя или в течение 3 секунд с момента включения зажигания (IG) после отсоединения и подсоединения провода аккумуляторной батареи


    2. Осциллограмма 2 (для справки)


      Camry ASV50 GSV50 ACV51.Противоугонная Система Система Дистанционного Управления Замками Дверей.Интеллектуальная Система Посадки И Запуска (Для Моделей С Функцией Посадки).Система блокировки контакты эбу


      Обозначения на рисунке
      *a
      		Приблизительно 160 мс
      		*b
      		Приблизительно 270 мс
      Условия измерений
      Позиция
      		Описание
      Контакты для подключения диагностического прибора
      		A25-31 (IMI) - E26-49 (E1)
      Настройки прибора
      		2 В/дел., 500 мс/ дел.
      Условие
      		В течение 3 секунд после запуска двигателя или в течение 3 секунд с момента включения зажигания (IG) после отсоединения и подсоединения провода аккумуляторной батареи
