Наружное зеркало заднего вида повторная сборка. Camry ASV50

Установите новый кронштейн, как показано на рисунке.

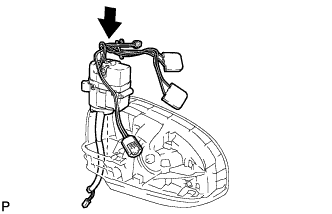

Проденьте новый жгут проводов через новую раму в сборе.

Подсоедините разъем.

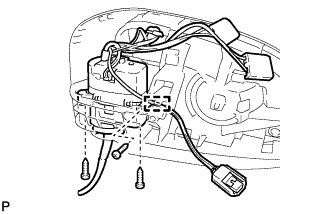

Временно установите новую раму в сборе, как показано на рисунке.

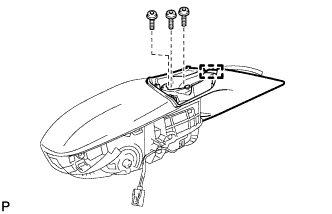

Закрепите новую раму в сборе 3 винтами.

Введите зажим в зацепление.

С помощью торцевого ключа с головкой "TORX" T25 закрепите основание 3 новыми винтами.

Момент затяжки:

3,8 N*m{39 kgf*cm, 34 in.*lbf}

ПРИМЕЧАНИЕ:

При установке основания следите за тем, чтобы жгут проводов не был зажат между основанием и корпусом. В противном случае может произойти короткое замыкание.

Введите зажим в зацепление.

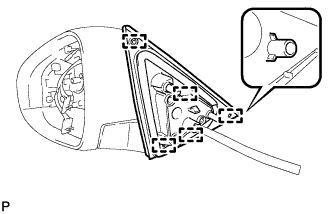

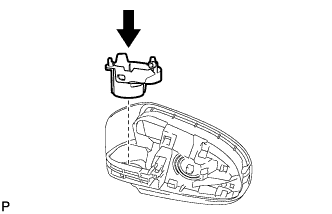

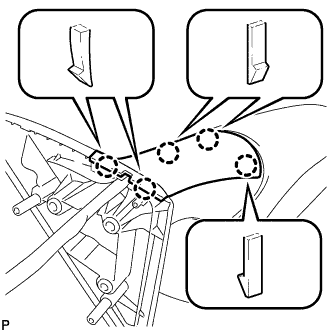

Введите в зацепление 5 захватов и установите новую нижнюю крышку.

Введите в зацепление 5 штырей и установите новую прокладку.

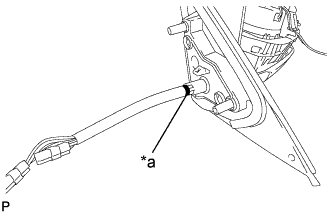

Отрегулируйте жгут проводов таким образом, чтобы маркировка находилась в положении, показанном на рисунке.

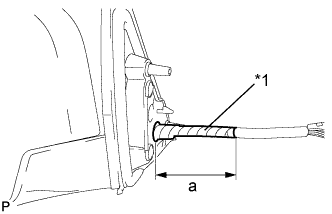

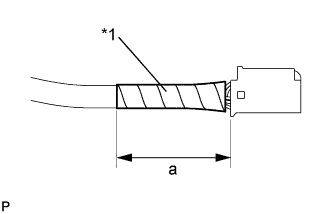

Обмотайте виниловую ленту вокруг жгута проводов, чтобы закрепить его.

ПРИМЕЧАНИЕ:

Если виниловая лента имеет складки, вода по жгуту проводов может попадать в автомобиль. Обязательно наматывайте виниловую ленту должным образом.

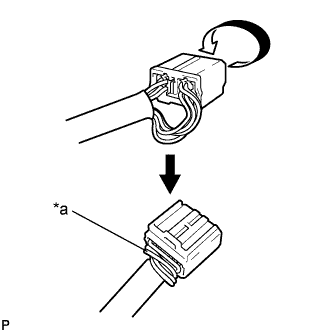

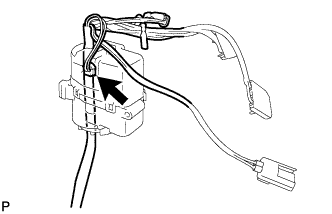

Подсоедините каждый разъем с переходником.

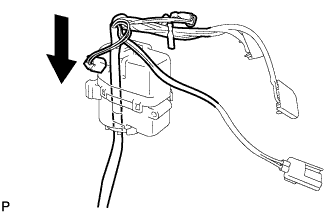

Проложите длинный жгут проводов, как показано на рисунке.

Обмотайте виниловую ленту вокруг жгута проводов, чтобы закрепить его.

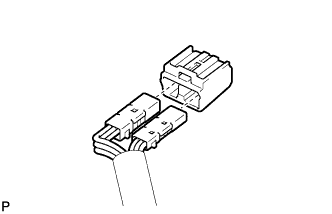

Подсоедините разъем.

Введите в зацепление 2 захвата и установите повторитель указателя поворота в сборе.

Введите в зацепление 7 захватов и установите крышку наружного зеркала.

Подсоедините 2 разъема.

Введите зажим в зацепление.

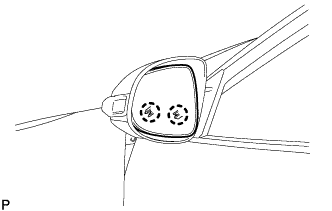

Закрепите привод зеркала 3 винтами.

Подсоедините 2 разъема.

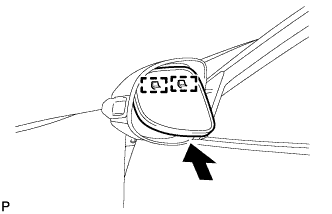

Закрепите 2 направляющих в верхней части наружного зеркала на наружном зеркале.

Закрепите 2 захвата в нижней части наружного зеркала на наружном зеркале.
