Наружное Зеркало Заднего Вида -- Разборка |
- УКАЗАНИЕ:
- Порядок выполнения работ для правой и левой сторон одинаков.
- Ниже рассмотрен порядок выполнения работ для левой стороны.
| 1. СНИМИТЕ НАРУЖНОЕ ЗЕРКАЛО |
Наклейте защитную клейкую ленту в месте, показанном на рисунке.
Обозначения на рисунке *1 Защитная клейкая лента
 |
Надавите на верхнюю часть зеркала и наклоните его.
С помощью съемника молдингов освободите 2 захвата в нижней части наружного зеркала, как показано на рисунке.
Обозначения на рисунке *1 Съемник молдингов
 |
Освободите 2 направляющих, как показано на рисунке.
 |
Отсоедините 2 разъема и снимите наружное зеркало.
 |
| 2. СНИМИТЕ КРЫШКУ НАРУЖНОГО ЗЕРКАЛА |
Выверните 3 винта.
 |
Расцепите зажим.
 |
Отсоедините 2 разъема и снимите привод зеркала.
Расцепите 7 захватов и снимите крышку наружного зеркала.
 |
| 3. СНИМИТЕ ПОВТОРИТЕЛЬ УКАЗАТЕЛЯ ПОВОРОТА В СБОРЕ |
Освободите 2 захвата.
 |
Отсоедините разъем и снимите повторитель указателя поворота в сборе.
| 4. СНИМИТЕ МЕХАНИЗМ ОТВОДА НАРУЖНОГО ЗЕРКАЛА (для моделей производства TMC) |

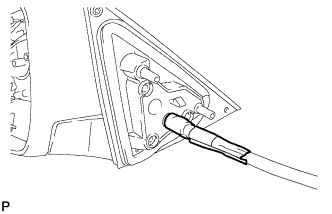

Удалите виниловую ленту.
 |

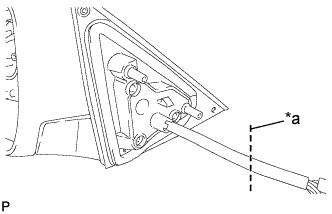

Разрежьте жгут проводов в месте, показанном на рисунке.
Обозначения на рисунке *a Разрезать - ПРИМЕЧАНИЕ:
- Обязательно замените жгут проводов новым.
 |
Открепите 5 штырей и снимите прокладку.
- ПРИМЕЧАНИЕ:
- Обязательно замените прокладку новой.
 |

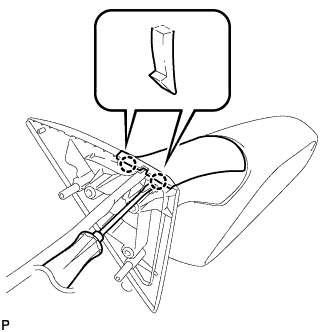

С помощью отвертки освободите 2 захвата.
 |

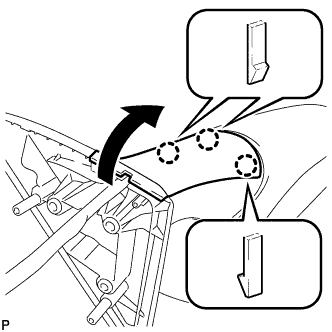

Освободите 3 захвата и снимите нижнюю крышку, как показано на рисунке.
- ПРИМЕЧАНИЕ:
- Обязательно замените нижнюю крышку новой.
 |
Расцепите зажим.
 |
Выверните 3 винта с помощью торцевого ключа с головкой "TORX" T25 и снимите основание.
- ПРИМЕЧАНИЕ:
- Обязательно замените винты "TORX" новыми.
Расцепите зажим.
 |
Выверните 3 винта.

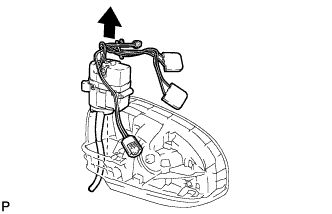

Снимите раму в сборе и жгут проводов, как показано на рисунке.
- ПРИМЕЧАНИЕ:
- Обязательно замените жгут проводов рамы в сборе новым.
 |

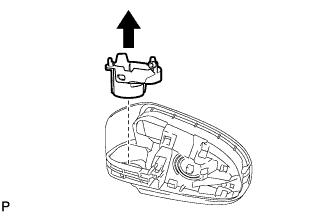

Снимите кронштейн, как показано на рисунке.
- ПРИМЕЧАНИЕ:
- Обязательно замените опору новой.
 |
