Переключатель заднего солнцезащитного навеса снятие. Camry ASV50

Внутреннее Оборудование Автомобиля. Camry ASV50 GSV50 ACV51
Внутренние Панели Отделка Салона. Camry ASV50 GSV50 ACV51

  1. СНИМИТЕ ЛЕВУЮ ОБЛИЦОВКУ ПЕРЕДНЕЙ ПАНЕЛИ

  2. СНИМИТЕ ПРАВУЮ ОБЛИЦОВКУ ПЕРЕДНЕЙ ПАНЕЛИ

  3. СНИМИТЕ ПЕРЕДНЮЮ НАКЛАДКУ ВЕРХНЕЙ ОБЛИЦОВКИ ПАНЕЛИ ПОЛА

  4. СНИМИТЕ ПЕРЕКЛЮЧАТЕЛЬ ЗАДНЕГО СОЛНЦЕЗАЩИТНОГО НАВЕСА В СБОРЕ

Переключатель Заднего Солнцезащитного Навеса -- Снятие



1. СНИМИТЕ ЛЕВУЮ ОБЛИЦОВКУ ПЕРЕДНЕЙ ПАНЕЛИ


    Camry ASV50 GSV50 ACV51

  1. Освободите 3 фиксатора и 8 направляющих, и снимите левую облицовку передней панели, как показано на рисунке.



2. СНИМИТЕ ПРАВУЮ ОБЛИЦОВКУ ПЕРЕДНЕЙ ПАНЕЛИ


    Camry ASV50 GSV50 ACV51

  1. Освободите 3 фиксатора и 8 направляющих, и снимите правую облицовку передней панели.



3. СНИМИТЕ ПЕРЕДНЮЮ НАКЛАДКУ ВЕРХНЕЙ ОБЛИЦОВКИ ПАНЕЛИ ПОЛА


  1. Для накладки без отверстий:



      Camry ASV50 GSV50 ACV51

    1. Освободите 2 захвата и снимите переднюю накладку верхней облицовки панели пола, как показано на рисунке.



  1. Для накладки с 3 отверстиями для переключателей:



      Camry ASV50 GSV50 ACV51

    1. Освободите 2 захвата, как показано на рисунке.

    2. Отсоедините все разъемы и снимите переднюю накладку верхней облицовки панели пола.



4. СНИМИТЕ ПЕРЕКЛЮЧАТЕЛЬ ЗАДНЕГО СОЛНЦЕЗАЩИТНОГО НАВЕСА В СБОРЕ


    Camry ASV50 GSV50 ACV51

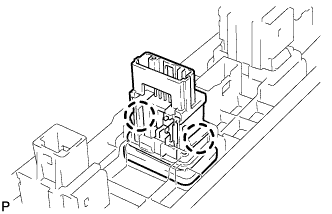

  1. Отцепите 2 захвата и снимите переключатель заднего солнцезащитного навеса в сборе.
