Выключатель Управления Уровнем Фар -- Снятие |
| 1. МЕРЫ ПРЕДОСТОРОЖНОСТИ (для моделей с правосторонним рулевым управлением с интеллектуальной системой посадки и запуска) |
- ПРИМЕЧАНИЕ:
- После выключения зажигания следует подождать некоторое время, прежде чем отсоединять провод от отрицательного (-) вывода аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечаниями относительно отсоединения провода от отрицательного (-) вывода вспомогательной аккумуляторной батареи (Нажмите здесь).
| 2. НАСТРОИТЬ ПАРАМЕТРЫ СИСТЕМЫ НАКЛОННОЙ ТЕЛЕСКОПИЧЕСКОЙ РУЛЕВОЙ КОЛОНКИ С ЭЛЕКТРОПРИВОДОМ (для моделей с наклонной телескопической рулевой колонкой с электроприводом) |
Отключите функцию автоматического отвода/возврата, изменив значение настраиваемого параметра (Нажмите здесь).
- ПРИМЕЧАНИЕ:
- Запишите текущее значение настраиваемого параметра (включена или отключена функция автоматического отвода/возврата), чтобы можно было восстановить текущую установку по завершении данной операции.
Включите зажигание (IG). С помощью переключателя наклона и телескопического изменения высоты полностью выдвиньте и опустите рулевую колонку.
| 3. ОТСОЕДИНИТЬ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ (для моделей с правосторонним рулевым управлением с интеллектуальной системой посадки и запуска) |
- ПРИМЕЧАНИЕ:
- После подсоединения провода необходимо инициализировать некоторые системы (Нажмите здесь).
| 4. СНИМИТЕ УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ПЕРЕДНЕЙ ДВЕРИ |
Снимите уплотнитель обшивки проема левой передней двери.
 |
| 5. СНИМИТЕ БОКОВУЮ ПАНЕЛЬ ПРИБОРОВ |
С помощью съемника молдингов отцепите 4 захвата, как показано на рисунке.
 |
Освободите 3 направляющих и снимите левую боковую панель панели приборов, как показано на рисунке.
 |
| 6. СНЯТЬ ВЕРХНЮЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ (для моделей с правосторонним рулевым управлением) |
Освободите 2 захвата и 4 фиксатора, и снимите верхнюю отделочную накладку панели приборов, как показано на рисунке.
 |
Для моделей с интеллектуальной системой посадки и запуска:
Отсоедините разъем.
| 7. СНИМИТЕ РЕГУЛЯТОР ТЕМПЕРАТУРЫ ВОЗДУХА В САЛОНЕ № 1 С ПАНЕЛИ ПРИБОРОВ В СБОРЕ |
Освободите 4 фиксатора и снимите воздуховод с дефлектором панели приборов № 1 в сборе, как показано на рисунке.
 |
| 8. СНИМИТЕ ОБЛИЦОВКУ ПАНЕЛИ УПРАВЛЕНИЯ В СБОРЕ |
Для моделей с наклонной телескопической рулевой колонкой с ручным приводом:
С помощью рычага наклона и телескопического изменения высоты полностью выдвиньте и опустите рулевую колонку.
С помощью съемника молдингов отцепите 4 фиксатора и 2 направляющие.
 |
Для моделей с левосторонним рулевым управлением:
Освободите 3 захвата, 7 фиксаторов и 4 направляющие.
Для моделей с правосторонним рулевым управлением:
Освободите 4 захвата, 5 фиксаторов и 4 направляющих, как показано на рисунке.
Отсоедините все разъемы.
Снимите облицовку панели управления в сборе, как показано на рисунке.
 |
| 9. СНИМИТЕ ВЫКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ УРОВНЕМ ФАР (для моделей с левосторонним рулевым управлением) |

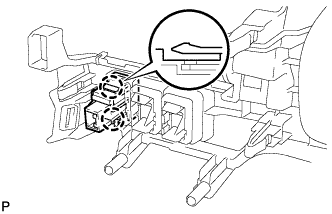

Освободите 2 захвата и снимите переключатель управления уровнем фар.
 |
| 10. СНИМИТЕ ВЫКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ УРОВНЕМ ФАР (для моделей с правосторонним рулевым управлением) |

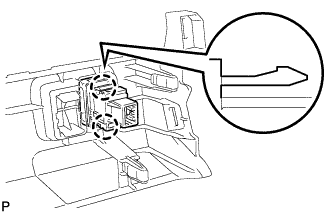

Освободите 2 захвата и снимите выключатель управления уровнем фар.
 |
