Обивка Крыши -- Повторная Сборка |
| 1. УСТАНОВИТЕ ЖГУТ ЭЛЕКТРОПРОВОДКИ КРЫШИ № 1 |
Наложите двухстороннюю клейкую ленту, как показано на рисунке.

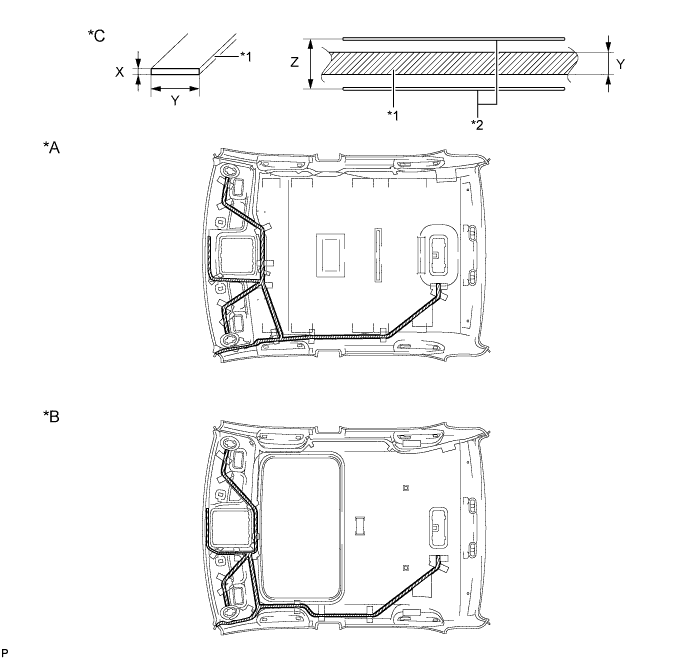

Обозначения на рисунке *A Для моделей без люка *B Для моделей с люком *C Места закрепления ленты (для справки) - - *1 Двухсторонняя клейкая лента *2 Маркировка - Размеры двухсторонней клейкой ленты:
- X:
- 1 мм (0,0394 дюйма)
- Y:
- 10 мм (0,394 дюйма)
- Z:
- 20 мм (0,787 дюйма)
Снимите отслаивающуюся бумагу с двухсторонней клейкой ленты.
Присоедините жгут электропроводки крыши № 1 по всей длине отрезков двухсторонней клейкой ленты так, чтобы маркировочная поверхность жгута проводов была направлена вниз.
Совместите розовую маркировочную ленту (A) на жгуте электропроводки крыши № 1 с выступом передней стороны автомобиля на обивке крыши.
Обозначения на рисунке *A Для моделей без люка *B Для моделей с люком *1 Розовая маркировочная лента (A) *2 Розовая маркировочная лента (B) *3 Розовая маркировочная лента (C) *4 Маркировка *5 Зона регулировки - -
Поверните разъем левого противосолнечного козырька примерно на 45° по часовой стрелке, чтобы закрепить его на обивке крыши в сборе.
Совместите край розовой маркировочной ленты (A) на жгуте электропроводки крыши № 1 с метками на обивке крыши.
Закрепите жгут электропроводки крыши № 1, начиная с розовой маркировочной ленты (B) и до розовой маркировочной ленты (A), выровняв его с помощью двухсторонней клейкой ленты.
- ПРИМЕЧАНИЕ:
- Если в каком-либо месте жгут электропроводки крыши № 1 останется ослабленным, это вызовет появление ненормального шума. Закрепите жгут электропроводки крыши № 1 как можно туже.
Поверните разъем правого противосолнечного козырька примерно на 45° по часовой стрелке, чтобы закрепить его на обивке крыши в сборе.
Закрепите жгут электропроводки крыши № 1, начиная с разъема правого противосолнечного козырька и до розовой маркировочной ленты (B), выровняв его с помощью двухсторонней клейкой ленты.
- ПРИМЕЧАНИЕ:
- Надежно закрепите жгут электропроводки крыши № 1.
- Если в каком-либо месте жгут электропроводки крыши № 1 останется ослабленным, это вызовет появление ненормального шума. Закрепите жгут электропроводки крыши № 1 как можно туже.
Совместите край розовой маркировочной ленты (C) на жгуте электропроводки крыши № 1 с метками на обивке крыши.
Закрепите жгут электропроводки крыши № 1, начиная с розовой маркировочной ленты (A) и до розовой маркировочной ленты (C), выровняв его с помощью двухсторонней клейкой ленты.
- ПРИМЕЧАНИЕ:
- Надежно закрепите жгут электропроводки крыши № 1.
- Если в каком-либо месте жгут электропроводки крыши № 1 останется ослабленным, это вызовет появление ненормального шума. Закрепите жгут электропроводки крыши № 1 как можно туже.
- УКАЗАНИЕ:
- Закрепите избыточную часть жгута электропроводки крыши № 1 в зоне регулировки.
Наклейте клейкую ленту, совместив ее с метками на обивке крыши, как показано на рисунке.

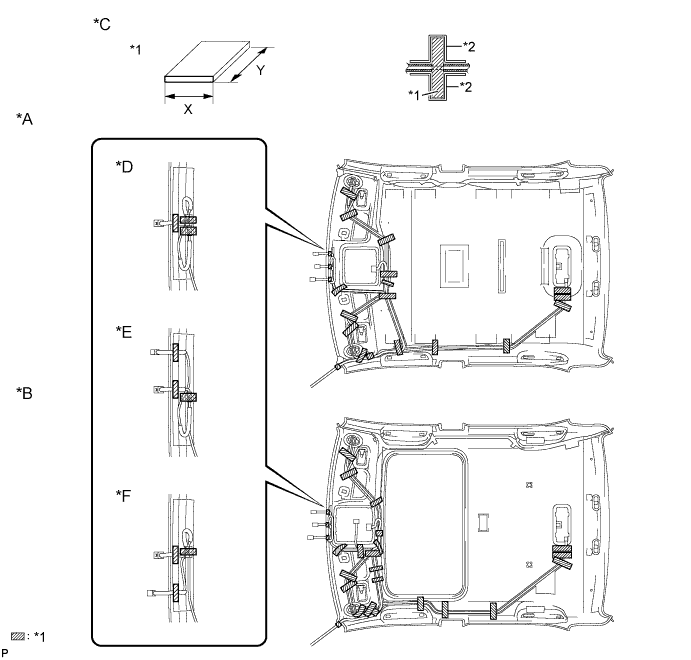

Обозначения на рисунке *A Для моделей без люка *B Для моделей с люком *C Место закрепления ленты (для справки) *D Для моделей без датчика дождя *E Для моделей с левосторонним рулевым управлением и датчиком дождя *F Для моделей с правосторонним рулевым управлением и датчиком дождя *1 Клейкая лента *2 Маркировка - Размеры клейкой ленты:
- X:
- 20 мм (0,787 дюйма)
- Y:
- 80 мм (3,15 дюйма)
| 2. УСТАНОВИТЕ ШНУР АНТЕННЫ № 2 В СБОРЕ |
- УКАЗАНИЕ:
- Одно- и двухсторонняя клейкая лента не поставляется в комплекте. Если отрезки ленты все еще обладают достаточной адгезионной способностью для крепления антенного шнура к обивке крыши, используйте их повторно. Если лента или двухсторонняя клейкая лента больше не клеится, или при замене обивки крыши используйте новую ленту, выполнив следующие действия.
Нанесите новую двухстороннюю клейкую ленту.
Обозначения на рисунке *A Для моделей без люка *B Для моделей с люком *1 Двухсторонняя клейкая лента - - *a Передняя сторона *b Размеры двухсторонней клейкой ленты Размеры двухсторонней клейкой ленты Участок Размер А 1,0 мм (0,0394 дюйма) B 10,0 мм (0,394 дюйма) Удалите старую двухстороннюю клейкую ленту с обивки крыши.
Приготовьте достаточное количество новой двухсторонней клейкой ленты.
- УКАЗАНИЕ:
- Во время нанесения ленты не касайтесь руками клейкой стороны.
Наклейте двухстороннюю клейкую ленту к обивке крыши, совместив ленту с метками на обивке.
Снимите отслаивающуюся бумагу с двухсторонней клейкой ленты.
Закрепите антенный провод № 2 на обивке крыши, начиная с передней части автомобиля.

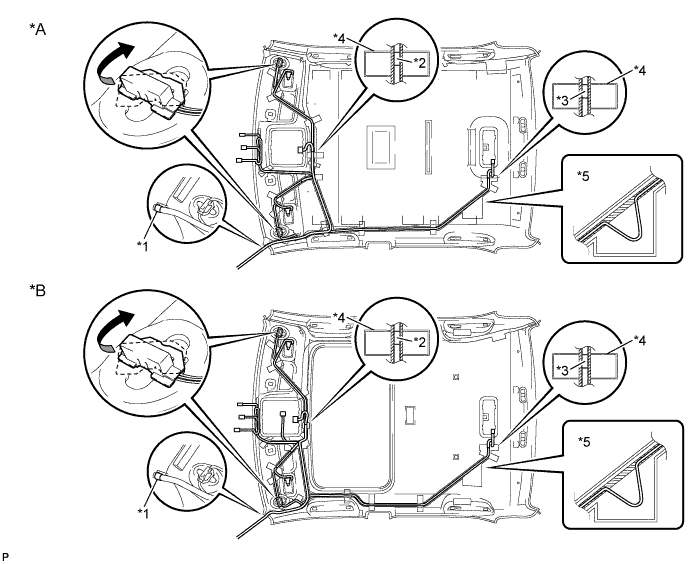

Обозначения на рисунке *A Для моделей без люка *B Для моделей с люком *1 Двухсторонняя клейкая лента *2 Лента *3 Маркировочная лента *4 Выступы *5 Зона регулировки - - *a Передняя сторона - - - УКАЗАНИЕ:
- Проложите закрепляемую часть антенного провода вдоль выступа обивки крыши и с помощью клейкой ленты прикрепите провод к обивке.
Чтобы закрепить антенный шнур на обивке крыши, расположите отрезки клейкой ленты, как показано на рисунке.
- УКАЗАНИЕ:
- Если клейкая лента больше не клеится, используйте другую клейкую ленту, например, упаковочную, с помощью которой можно надежно закрепить антенный шнур на обивке крыши.
- Совместите маркировочную ленту на антенном шнуре с выступом в правой передней части обивки крыши и обмотайте ленту вокруг антенного шнура и обивки крыши один или два раза, чтобы надежно скрепить их.
- Совместите маркировочную ленту на антенном шнуре с правым задним краем обивки крыши и закрепите антенный шнур на обивке крыши с помощью клейкой ленты.
- Если антенный провод не подходит по длине, подогните его по месту, как показано на рисунке.
| 3. УСТАНОВИТЕ ШУМОИЗОЛЯТОР КРЫШИ № 2 (для моделей без люка) |
Совместите маркировку на обивке крыши в сборе с шумоизолятором крыши № 2 и закрепите шумоизолятор с помощью термоклея, как показано на рисунке.

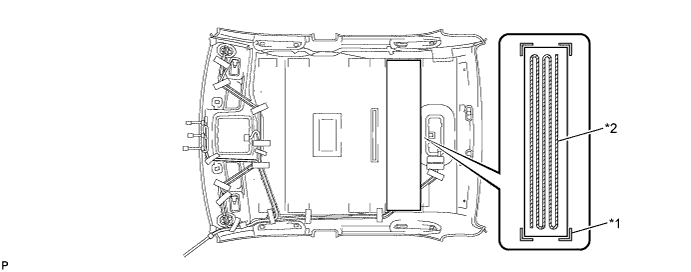

Обозначения на рисунке *1 Маркировка *2 Термоклей - ПРИМЕЧАНИЕ:
- Надежно закрепите шумоизолятор крыши № 2 до остывания термоклея.
| 4. УСТАНОВИТЕ ШУМОИЗОЛЯТОР КРЫШИ № 1 (для моделей без люка) |

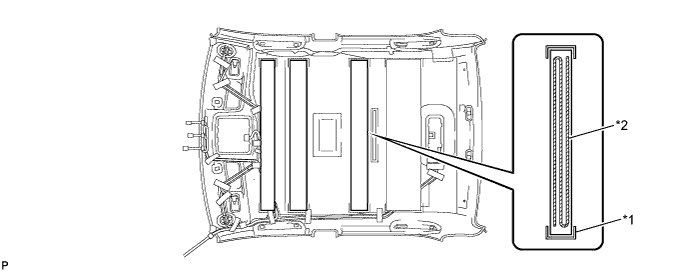

Совместите маркировку на обивке крыши в сборе с 3 шумоизоляторами крыши № 4 и закрепите шумоизоляторы с помощью термоклея, как показано на рисунке.
Обозначения на рисунке *1 Маркировка *2 Термоклей - ПРИМЕЧАНИЕ:
- Надежно закрепите шумоизолятор крыши № 1 до остывания термоклея.
| 5. УСТАНОВИТЕ ЛАМПУ АКСЕССУАРНОГО ЗЕРКАЛА В СБОРЕ |
Установите лампу аксессуарного зеркала в сборе (Нажмите здесь).
- УКАЗАНИЕ:
- Выполните такую же операцию для другой лампы аксессуарного зеркала.
