Обивка Крыши -- Разборка |
| 1. СНИМИТЕ ЛАМПУ АКСЕССУАРНОГО ЗЕРКАЛА В СБОРЕ |
Снимите лампу аксессуарного зеркала в сборе (Нажмите здесь).
- УКАЗАНИЕ:
- Выполните такую же операцию для другой лампы аксессуарного зеркала.
| 2. СНИМИТЕ ШУМОИЗОЛЯТОР КРЫШИ № 1 (для моделей без люка) |
Снимите 3 шумоизолятора крыши № 1.
| 3. СНИМИТЕ ШУМОИЗОЛЯТОР КРЫШИ № 2 (для моделей без люка) |

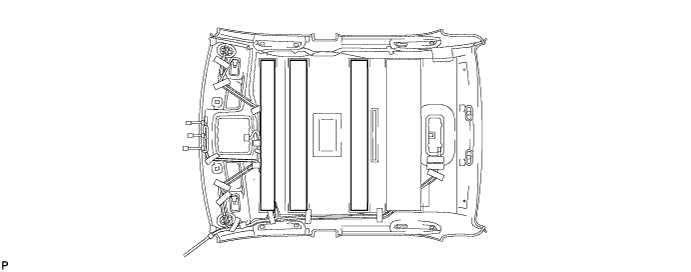

Снимите шумоизолятор крыши № 2.
| 4. СНИМИТЕ ШНУР АНТЕННЫ № 2 В СБОРЕ |
Отцепите клейкую ленту, закрепляющую антенный провод, настолько, чтобы можно было снять антенный провод № 2.
- УКАЗАНИЕ:
- Клейкая лента не поставляется в комплекте. С целью повторного использования ленты старайтесь наклеивать ее так, чтобы большая часть ленты располагалась на обивке крыши.
Снимите антенный шнур № 2 с обивки крыши.
Обозначения на рисунке *A Для моделей без люка *B Для моделей с люком *1 Лента - - *a Передняя сторона - -
| 5. СНИМИТЕ ЖГУТ ЭЛЕКТРОПРОВОДКИ КРЫШИ № 1 |

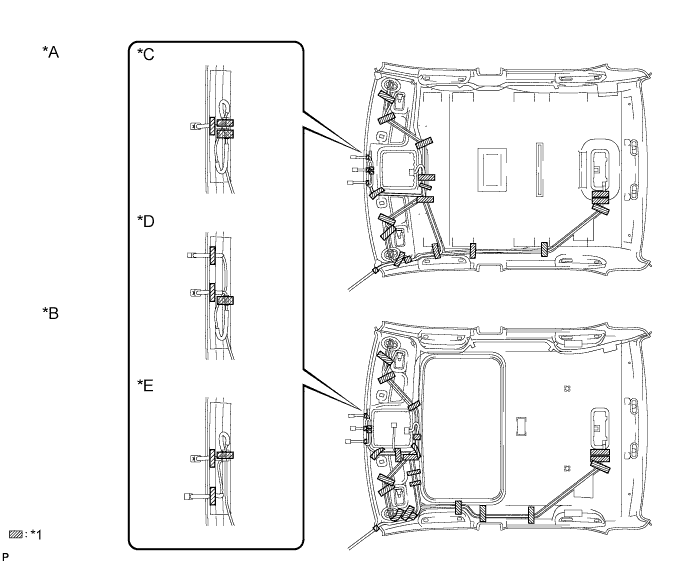

Удалите клейкую ленту с обивки крыши.
Обозначения на рисунке *A Для моделей без люка *B Для моделей с люком *C Для моделей без датчика дождя *D Для моделей с левосторонним рулевым управлением и датчиком дождя *E Для моделей с правосторонним рулевым управлением и датчиком дождя - - *1 Клейкая лента - -

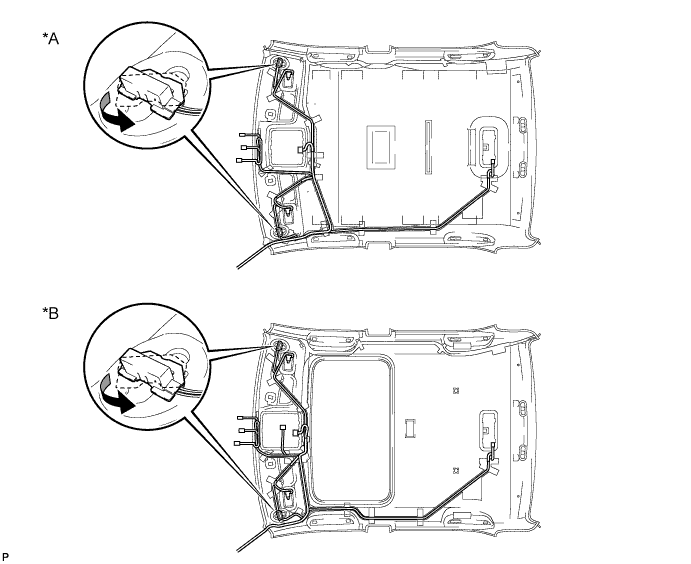

Поверните разъемы противосолнечных козырьков примерно на 45° против часовой стрелки и отсоедините их от обивки крыши в сборе.
Снимите жгут электропроводки крыши № 1 с обивки крыши.
Обозначения на рисунке *A Для моделей без люка *B Для моделей с люком
