  1. ПРОВЕРЬТЕ КОНДЕНСАТОР НАСТРОЙКИ РАДИОПРИЕМНИКА (для моделей с верхним стоп-сигналом)

  2. ПРОВЕРЬТЕ КОНДЕНСАТОР НАСТРОЙКИ РАДИОПРИЕМНИКА (для моделей с обогревателем стекла)

Фильтр Подавления Помех -- Проверка Без Снятия С Автомобиля



1. ПРОВЕРЬТЕ КОНДЕНСАТОР НАСТРОЙКИ РАДИОПРИЕМНИКА (для моделей с верхним стоп-сигналом)

  1. Убедитесь в отсутствии разболтанности креплений и прочих дефектов установки конденсатора настройки радиоприемника.

  1. Выверните болт.

  1. Отцепите зажим и отсоедините конденсатор настройки радиоприемника со жгутом проводов с кузова автомобиля.



    Camry ASV50 GSV50 ACV51.Аудиосистема Видеосистема.Аудиовизуальная Система (Для Моделей С Радиоприемником).Фильтр подавления помех проверка без снятия с автомобиля

  1. Измерьте сопротивление и напряжение конденсатора настройки радиоприемника в соответствии со значениями, приведенными в таблице ниже.

    ПРИМЕЧАНИЕ:
    Для измерения сопротивления и напряжения обязательно используйте изолированные щупы во избежание короткого замыкания между выводом диагностического прибора и кронштейном.
    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    1 - 2
    1. Зажигание выключено
    2. Верхний стоп-сигнал выключен
    3. Система обогревателей стекла выключена
    4. Лампа освещения багажного отделения выключена
    		10 кОм или более
    1 - 3
    		10 кОм или более
    1 - масса
    		Менее 1 Ом
    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    2 - масса
    1. Зажигание включено
    2. Верхний стоп-сигнал выключен
    3. Система обогревателей стекла выключена
    4. Лампа освещения багажного отделения выключена
    		Менее 1 В
    3 - масса
    		Менее 1 В
    2 - масса
    1. Зажигание включено
    2. Верхний стоп-сигнал включен
    3. Обогреватель стекла включен
    4. Лампа освещения багажного отделения включена
    		11–14 В
    3 - масса
    		11–14 В

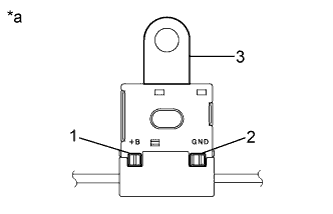

    Обозначения на рисунке
    *a
    		Конденсатор настройки радиоприемника


2. ПРОВЕРЬТЕ КОНДЕНСАТОР НАСТРОЙКИ РАДИОПРИЕМНИКА (для моделей с обогревателем стекла)

  1. Убедитесь в отсутствии разболтанности креплений и прочих дефектов установки конденсатора настройки радиоприемника.

  1. Выверните болт.

  1. Отцепите 2 зажима и отсоедините конденсатор настройки радиоприемника со жгутом проводов с кузова автомобиля.



    Camry ASV50 GSV50 ACV51.Аудиосистема Видеосистема.Аудиовизуальная Система (Для Моделей С Радиоприемником).Фильтр подавления помех проверка без снятия с автомобиля

  1. Измерьте сопротивление и напряжение конденсатора настройки радиоприемника в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Условие
    		Заданные условия
    1 (+B) - 2 (GND)
    1. Зажигание выключено
    2. Верхний стоп-сигнал выключен
    3. Система обогревателей стекла выключена
    4. Лампа освещения багажного отделения выключена
    		10 кОм или более
    3 - масса
    		Менее 1 Ом
    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Условие
    		Заданные условия
    1 - масса
    1. Зажигание включено
    2. Верхний стоп-сигнал выключен
    3. Система обогревателей стекла выключена
    4. Лампа освещения багажного отделения выключена
    		Менее 1 В
    1 - масса
    1. Зажигание включено
    2. Верхний стоп-сигнал включен
    3. Обогреватель стекла включен
    4. Лампа освещения багажного отделения включена
    		11-14 В

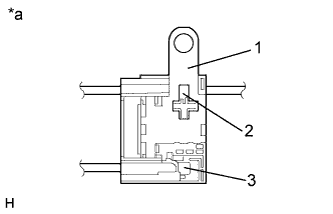

    Обозначения на рисунке
    *a
    		Конденсатор настройки радиоприемника
