СИСТЕМА НАВИГАЦИИ - Ошибка воспроизведения/опознавания в аудиосистеме с модулем USB


ОПИСАНИЕ

При подключении USB-устройства или устройства "iPod" к разъему USB переходника стереогнезда № 1 в сборе на устройстве должны находиться воспроизводимые файлы. Устройство также должно быть опознано ЭБУ системы навигации и осуществлять обмен данными с ним. Эта диагностическая процедура относится к случаю, когда устройство не опознается, либо файлы с устройства не воспроизводятся должным образом.

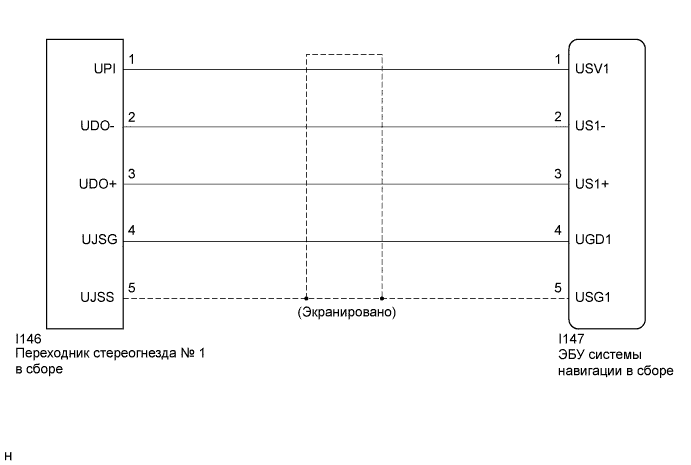

СХЕМА СОЕДИНЕНИЙ


Camry ASV50 GSV50 ACV51.Дисплей Системы Навигации Мультиинформационный Дисплей.Система Навигации.Система навигации ошибка воспроизведения/опознавания в аудиосистеме с модулем usb


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

УКАЗАНИЕ:
  1. Если USB-устройство содержит большое количество данных, воспроизведение может начинаться с задержкой.
  2. При работе с USB-устройством файлы, охраняемые авторским правом, не воспроизводятся.
  3. Если файлы воспроизводятся не по порядку, прежде чем приступать к проверке, выполните следующие действия.
    1. Добавьте номера перед именами файлов.
    2. Запишите файлы в какой-либо каталог и скопируйте каталог на USB-устройство.
1.ПРОВЕРЬТЕ USB-УСТРОЙСТВО ИЛИ "iPod"

  1. Отсоедините USB-устройство или "iPod" от переходника стереогнезда № 1 в сборе.

  1. Проверьте, имеются ли в USB-устройстве или устройстве "iPod" файлы, пригодные для воспроизведения.

    УКАЗАНИЕ:
    Сведения о файлах, пригодных для воспроизведения, можно найти в разделе "Описание системы" (Нажмите здесь).

  1. Убедитесь, что USB-устройство имеет поддерживаемый формат, либо "iPod" имеет совместимую версию.

    УКАЗАНИЕ:
    Сведения о поддерживаемых форматах и версиях можно найти в разделе "Описание системы" (Нажмите здесь).
    Результат:
    Результат
    		Следующий шаг
    Воспроизводимые файлы отсутствуют, либо не поддерживается формат или версия устройства
    		А
    Воспроизводимые файлы имеются, а формат или версия устройства поддерживается
    		B


B
Перейдите к шагу 2
А

USB-УСТРОЙСТВО ИМЕЕТ НЕСОВМЕСТИМЫЙ ФОРМАТ, ВЕРСИЯ "iPod" НЕ ПОДДЕРЖИВАЕТСЯ, ЛИБО ОТСУТСТВУЮТ ФАЙЛЫ, ПРИГОДНЫЕ ДЛЯ ВОСПРОИЗВЕДЕНИЯ

2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ СИСТЕМЫ НАВИГАЦИИ В СБОРЕ – ПЕРЕХОДНИК СТЕРЕОГНЕЗДА № 1 В СБОРЕ)


    Camry ASV50 GSV50 ACV51.Дисплей Системы Навигации Мультиинформационный Дисплей.Система Навигации.Система навигации ошибка воспроизведения/опознавания в аудиосистеме с модулем usb

  1. Отсоедините разъем переходника стереогнезда № 1 в сборе.

  1. Отсоедините разъем ЭБУ системы навигации в сборе.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Условие
    		Заданные условия
    I146-1 (UPI) - I147-1 (USV1)
    		Всегда
    		Менее 1 Ом
    I146-2 (UDO-) - I147-2 (US1-)
    		Всегда
    		Менее 1 Ом
    I146-3 (UDO+) - I147-3 (US1+)
    		Всегда
    		Менее 1 Ом
    I146-4 (UJSG) - I147-4 (UGD1)
    		Всегда
    		Менее 1 Ом
    I146-5 (UJSS) - I147-5 (USG1)
    		Всегда
    		Менее 1 Ом
    I146-1 (UPI) - масса
    		Всегда
    		10 кОм или более
    I146-2 (UDO-) - масса
    		Всегда
    		10 кОм или более
    I146-3 (UDO+) - масса
    		Всегда
    		10 кОм или более
    I146-4 (UJSG) - масса
    		Всегда
    		10 кОм или более
    I146-5 (UJSS) - масса
    		Всегда
    		10 кОм или более

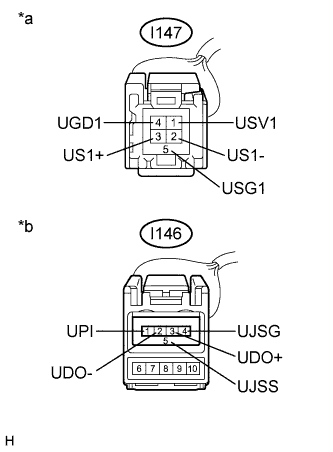

    Обозначения на рисунке
    *a
    		Вид спереди разъема со стороны жгута проводов:
    (к ЭБУ системы навигации в сборе)
    *b
    		Вид спереди разъема со стороны жгута проводов:
    (к переходнику стереогнезда № 1 в сборе)


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


3.ПРОВЕРЬТЕ ЭБУ СИСТЕМЫ НАВИГАЦИИ В СБОРЕ (ПИТАНИЕ ПЕРЕХОДНИКА СТЕРЕОГНЕЗДА № 1 В СБОРЕ)

  1. Подсоедините разъем ЭБУ системы навигации в сборе.



    Camry ASV50 GSV50 ACV51.Дисплей Системы Навигации Мультиинформационный Дисплей.Система Навигации.Система навигации ошибка воспроизведения/опознавания в аудиосистеме с модулем usb

  1. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Условие
    		Заданные условия
    I146-1 (UPI) - I146-4 (UJSG)
    		Замок зажигания в положении ACC
    		5 В

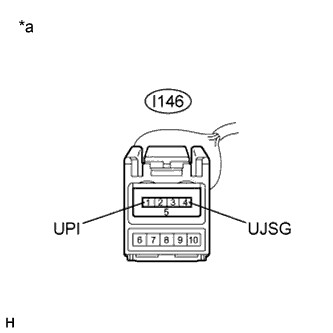

    Обозначения на рисунке
    *a
    		Вид спереди разъема со стороны жгута проводов:
    (к переходнику стереогнезда № 1 в сборе)


NG
ЗАМЕНИТЕ ЭБУ СИСТЕМЫ НАВИГАЦИИ В СБОРЕ (Нажмите здесь)
OK


4.ОТФОРМАТИРУЙТЕ USB-УСТРОЙСТВО, ЛИБО ВОССТАНОВИТЕ И ПЕРЕПРОВЕРЬТЕ "iPod"

  1. Удалите все файлы с USB-устройства или устройства "iPod" и отформатируйте/восстановите его.

  1. Снова сохраните данные и проверьте, воспроизводятся ли записи с использованием автомобильной аппаратуры.

    ПРИМЕЧАНИЕ:
    Форматирование USB-устройства или восстановление устройства "iPod" приводит к удалению всей музыки с устройства. Перед выполнением такой операции убедитесь, что существуют резервные копии музыкальных записей.
    OK:
    Неисправность пропала.


NG
Перейдите к шагу 5
OK

КОНЕЦ

5.ЗАМЕНИТЕ USB-УСТРОЙСТВО ИЛИ "iPod"

  1. Выключите зажигание.

    УКАЗАНИЕ:
    Если возникла данная неисправность, необходимо выключить зажигание, чтобы автомобиль получил возможность опознать новое устройство при подключении.

  1. Поверните замок зажигания в положение ACC.

  1. Подсоедините заведомо исправное USB-устройство или "iPod" к переходнику стереогнезда № 1 в сборе.

УКАЗАНИЕ:
  1. Если неисправность возникла при работе с USB-устройством, для проверки следует использовать другое USB-устройство. Если неисправность возникла при работе с устройством "iPod", для проверки следует использовать другое устройство "iPod".
  2. Сведения о поддерживаемых форматах и версиях можно найти в разделе "Описание системы" (Нажмите здесь).

ДАЛЕЕ


6.ПРОВЕРЬТЕ USB-УСТРОЙСТВО ИЛИ "iPod"

  1. Проверьте, опознается ли USB-устройство или "iPod" ЭБУ системы навигации, либо отображается ли на экране такая информация, как название дорожки, исполнитель и название альбома.

OK:
Неисправность пропала.


NG
ПЕРЕЙДИТЕ К СЛЕДУЮЩЕМУ ПРЕДПОЛАГАЕМОМУ УЧАСТКУ, УКАЗАННОМУ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ (Нажмите здесь)
OK

USB-УСТРОЙСТВО ИЛИ УСТРОЙСТВО "iPod" НЕСОВМЕСТИМО ИЛИ НЕИСПРАВНО
