Система помощи при парковке направляющие линии и кнопки отображаются не во всех режимах дисплея. Camry ASV50

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА

ПРОВЕРЬТЕ ЗАМОК ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЗАМОК ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ – РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ)

ПРОВЕРЬТЕ РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ

ОПИСАНИЕ

УКАЗАНИЕ:

1. Проверьте настройки режима индикации монитора системы помощи при парковке. (Убедитесь, что линии заданного направления отключены.)

2. Замок двери багажного отделения в сборе подключен к главному ЭБУ кузова (бортовому ЭБУ сети мультиплексной связи) жгутом электропроводки автомобиля.

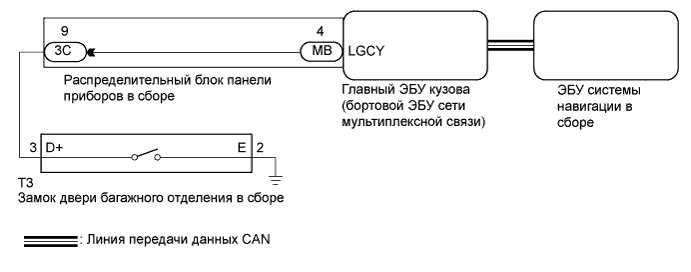

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРИМЕЧАНИЕ:

1. Если после отсоединения провода от отрицательного (-) вывода аккумуляторной батареи на ЭБУ системы навигации в сборе появляется сообщение "System initializing" (Инициализация системы), скорректируйте нейтральное положение рулевого колеса (Нажмите здесь).

2. В зависимости от замененных деталей или операций, которые были выполнены при проверке или обслуживании автомобиля, может потребоваться калибровка других систем, а также системы помощи при парковке (Нажмите здесь).


1. Подсоедините портативный диагностический прибор к DLC3.


2. Включите зажигание (IG).


3. Включите портативный диагностический прибор.


4. Войдите в следующие меню: Body / Main Body / Data List.


5. В соответствии с указаниями на дисплее портативного диагностического прибора считайте данные в режиме Data List.



   Main Body (главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи))

   Информация на дисплее прибора	Измеряемая величина / диапазон измерения	Нормальное состояние	Замечание по диагностике
   Luggage Courtesy SW	Сигнал выключателя освещения проема багажного отделения / ON (ВКЛ) или OFF (ВЫКЛ)	ON (ВКЛ): дверь багажного отделения открыта OFF (ВЫКЛ): дверь багажного отделения закрыта	-

   OK:

   Функции выключателя освещения проема двери багажного отделения соответствуют указанным в столбце нормального состояния.


1. Проверьте работу выключателя освещения проема двери.


   1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


      Номинальное сопротивление:

      Указанные условия	Положение переключателя	Заданные условия
      2 (E) - 3 (D+)	Закрыто (блокировка)	10 кОм или более
      2 (E) - 3 (D+)	Открыто (разблокировка)	Менее 1 Ом

      Обозначения на рисунке

      *a	Устройство с неподсоединенным жгутом проводов (замок двери багажного отделения в сборе)
      *b	Закрыто (блокировка)
      *c	Открыто (разблокировка)

1. Отсоедините разъем T3 замка двери багажного отделения.


2. Отсоедините разъем 3C распределительного блока панели приборов.


3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Условие	Заданные условия
   T3-3 (D+) - 3C-9	Всегда	Менее 1 Ом
   T3-3 (D+) - масса	Всегда	10 кОм или более
   T3-2 (E) - масса	Всегда	Менее 1 Ом

1. Снимите распределительный блок панели приборов в сборе (Нажмите здесь).


2. Снимите главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) с распределительного блока панели приборов в сборе (Нажмите здесь).


3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.








   Обозначения на рисунке

   *a

   Устройство с неподсоединенным жгутом проводов (Распределительный блок панели приборов в сборе)

   -

   -

   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Условие	Заданные условия
   3C-9 - MB-4 (LGCY)	Всегда	Менее 1 Ом
