Переключатель Стеклоочистителя -- Проверка |
| 1. ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ СТЕКЛООЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА (ДЛЯ МОДЕЛЕЙ БЕЗ СИСТЕМЫ АВТОМАТИЧЕСКОГО СТЕКЛООЧИСТИТЕЛЯ) |
Для моделей с левосторонним рулевым управлением:
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Переключатель переднего стеклоочистителя Контакты для подключения диагностического прибора Положение переключателя Заданные условия I32-1 (+S) - I32-3 (+1) OFF (ВЫКЛ) Менее 1 Ом INT I32-2 (+B) - I32-3 (+1) MIST LO I32-2 (+B) - I32-4 (+2) HI Выключатель переднего стеклоомывателя Контакты для подключения диагностического прибора Положение переключателя Заданные условия I31-4 (EW) - I31-7 (WF) ON (ВКЛ) Менее 1 Ом OFF (ВЫКЛ) 10 кОм или более

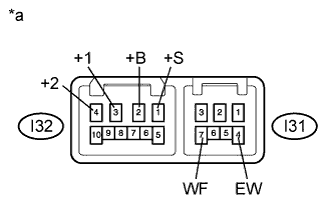

Если результат проверки не отвечает требованиям, замените переключатель стеклоочистителя ветрового стекла в сборе.Обозначения на рисунке *a Устройство с неподсоединенным жгутом проводов
(переключатель стеклоочистителя ветрового стекла в сборе)
| 2. ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ СТЕКЛООЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА (ДЛЯ МОДЕЛЕЙ С СИСТЕМОЙ АВТОМАТИЧЕСКОГО СТЕКЛООЧИСТИТЕЛЯ) |
Для моделей с левосторонним рулевым управлением:
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Переключатель переднего стеклоочистителя Контакты для подключения диагностического прибора Положение переключателя Заданные условия I32-3 (+1) - I32-1 (+S) OFF (ВЫКЛ) Менее 1 Ом I32-3 (+1) - I32-2 (+B) MIST LO I32-2 (+B) - I32-4 (+2) HI I32-8 (AUTO) - I32-9 (E) AUTO Выключатель переднего стеклоомывателя Контакты для подключения диагностического прибора Положение переключателя Заданные условия I31-4 (EW) - I31-7 (WF) ON (ВКЛ) Менее 1 Ом OFF (ВЫКЛ) 10 кОм или более Регулировочное кольцо* Контакты для подключения диагностического прибора Положение переключателя Заданные условия I32-7 (VR1) - I32-6 (VR2) P1 209 - 231 Ом P2 114 - 126 Ом P3 58,9 - 65,1 Ом P4 Менее 1 Ом
- УКАЗАНИЕ:
- *: Чувствительность датчика дождя регулируется с помощью регулировочного кольца переключателя стеклоочистителя ветрового стекла.

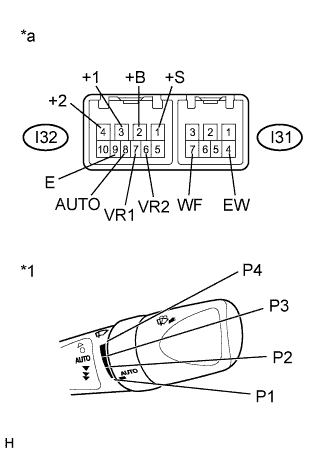

Если результат проверки не отвечает требованиям, замените переключатель стеклоочистителя ветрового стекла в сборе.Обозначения на рисунке *1 Переключатель стеклоочистителя ветрового стекла в сборе (положение регулировочного кольца) *a Устройство с неподсоединенным жгутом проводов
(переключатель стеклоочистителя ветрового стекла в сборе)
Для моделей с правосторонним рулевым управлением:
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Переключатель переднего стеклоочистителя Контакты для подключения диагностического прибора Положение переключателя Заданные условия I32-2 (+1) - I32-4 (+S) OFF (ВЫКЛ) Менее 1 Ом I32-2 (+1) - I32-3 (+B) MIST LO I32-3 (+B) - I32-1 (+2) HI I32-7 (AUTO) - I32-6 (E) AUTO Выключатель переднего стеклоомывателя Контакты для подключения диагностического прибора Положение переключателя Заданные условия I31-7 (EW) - I31-4 (WF) ON (ВКЛ) Менее 1 Ом OFF (ВЫКЛ) 10 кОм или более Регулировочное кольцо* Контакты для подключения диагностического прибора Положение переключателя Заданные условия I32-9 (VR1) - I32-8 (VR2) P1 209 - 231 Ом P2 114 - 126 Ом P3 58,9 - 65,1 Ом P4 Менее 1 Ом
- УКАЗАНИЕ:
- *: Чувствительность датчика дождя регулируется с помощью регулировочного кольца переключателя стеклоочистителя ветрового стекла.

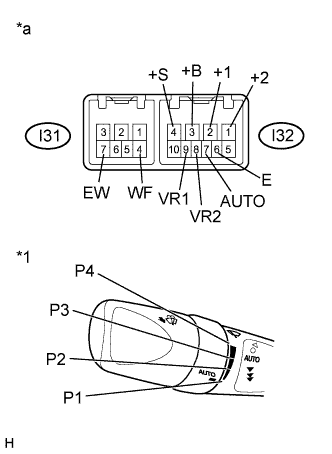

Если результат проверки не отвечает требованиям, замените переключатель стеклоочистителя ветрового стекла в сборе.Обозначения на рисунке *1 Переключатель стеклоочистителя ветрового стекла в сборе (положение регулировочного кольца) *a Устройство с неподсоединенным жгутом проводов
(переключатель стеклоочистителя ветрового стекла в сборе)
