DTC C1625 Обрыв или короткое замыкание в цепи +B датчика угла поворота рулевого колеса |
ОПИСАНИЕ
Этот DTC сохраняется, когда ЭБУ системы навигации получает от датчика угла поворота рулевого колеса по шине CAN сигнал, который указывает на неисправность в цепи питания.№ DTC
| Условие обнаружения DTC
| Неисправный участок
|
C1625
| Обрыв или короткое замыкание в цепи +B датчика угла поворота рулевого колеса
| - Жгут или разъем
- Датчик положения рулевого колеса
|

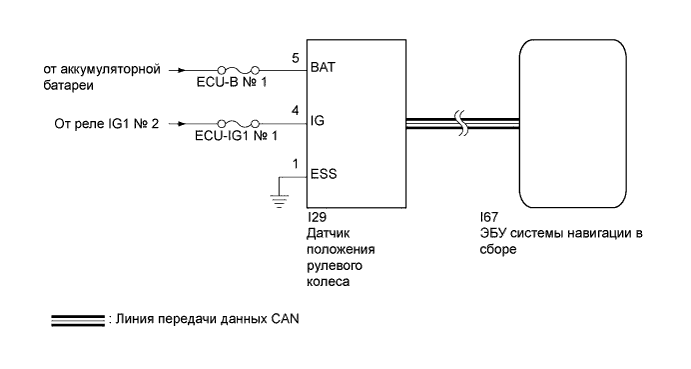

СХЕМА СОЕДИНЕНИЙ
ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ
- ПРИМЕЧАНИЕ:
- Если после отсоединения провода от отрицательного (-) вывода аккумуляторной батареи на ЭБУ системы навигации в сборе появляется сообщение "System initializing" (Инициализация системы), скорректируйте нейтральное положение рулевого колеса (Нажмите здесь).
- В зависимости от замененных деталей или операций, которые были выполнены при проверке или обслуживании автомобиля, может потребоваться калибровка других систем, а также системы помощи при парковке (Нажмите здесь).
- Перед выполнением следующей процедуры проверки проверьте предохранители цепей, относящихся к данной системе.
| 1.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ИСТОЧНИК ПИТАНИЯ ДАТЧИКА ПОЛОЖЕНИЯ РУЛЕВОГО КОЛЕСА) |
Отсоедините разъем I29 от датчика положения рулевого колеса.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Режим
| Заданные условия
|
I29-1 (ESS) - масса
| Всегда
| Менее 1 Ом
|
Измерьте напряжение в соответствии со значениями, приведенными в таблице.
- Номинальное напряжение:
Контакты для подключения диагностического прибора
| Режим
| Заданные условия
|
I29-4 (IG) - I29-1 (ESS)
| Зажигание включено (IG)
| 11 – 14 В
|
I29-5 (BAT) - I29-1 (ESS)
| Всегда
| 11 – 14 В
|

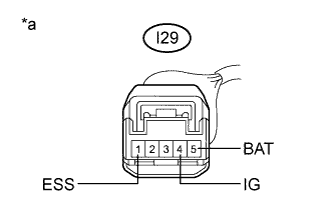

Обозначения на рисунке*a
| Вид спереди разъема со стороны жгута проводов:
(к датчику положения рулевого колеса)
|
| | ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ |
|
|
