  1. МЕРЫ ПРЕДОСТОРОЖНОСТИ

  2. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО (-) ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ

  3. СНИМИТЕ КРЫШКУ БЛОКА РЕЛЕ № 1

  4. СНИМИТЕ РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК МОТОРНОГО ОТСЕКА В СБОРЕ

Интегрированное Реле -- Снятие



1. МЕРЫ ПРЕДОСТОРОЖНОСТИ
ПРИМЕЧАНИЕ:
После выключения зажигания следует подождать некоторое время, прежде чем отсоединять провод от отрицательного (-) вывода аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечаниями относительно отсоединения провода от отрицательного (-) вывода вспомогательной аккумуляторной батареи (Нажмите здесь).


2. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО (-) ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ
ПРИМЕЧАНИЕ:
После подсоединения провода необходимо инициализировать некоторые системы (Нажмите здесь).


3. СНИМИТЕ КРЫШКУ БЛОКА РЕЛЕ № 1


    Camry ASV50 GSV50 ACV51

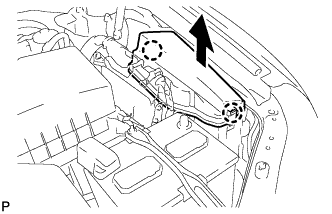

  1. Освободите 2 захвата и снимите крышку блока реле № 1, как показано на рисунке.



4. СНИМИТЕ РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК МОТОРНОГО ОТСЕКА В СБОРЕ

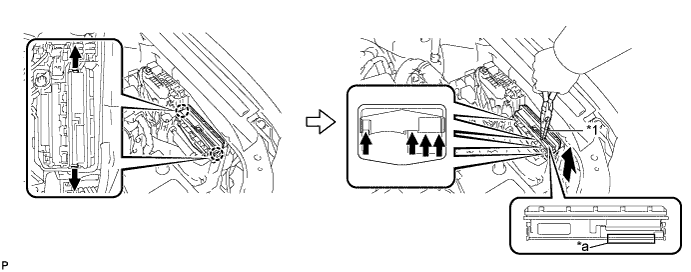

  1. Освободите 2 захвата, как показано на рисунке.


    Camry ASV50 GSV50 ACV51.Распределение Питания.Главный Эбу Кузова.Интегрированное реле снятие


    Обозначения на рисунке
    *1
    		Защитная клейкая лента
    		*a
    		Вытянутое положение

  1. С помощью плоскогубцев вытяните распределительный блок моторного отсека в сборе в положение, показанное на рисунке, и отсоедините 4 разъема от блока реле моторного отсека в сборе.

    ПРИМЕЧАНИЕ:
    При вытягивании распределительного блока моторного отсека в сборе старайтесь не повредить его.
    УКАЗАНИЕ:
    Перед работой оберните плоскогубцы клейкой лентой.


    Camry ASV50 GSV50 ACV51

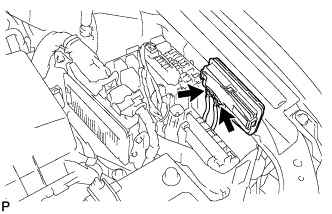

  1. Отсоедините 2 разъема и снимите распределительный блок моторного отсека в сборе.

    ПРИМЕЧАНИЕ:
    1. Не допускайте падения и соударения с другими деталями.
    2. Не прикасайтесь к разъему.
