Интегрированное Реле -- Установка



1. УСТАНОВИТЕ РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК МОТОРНОГО ОТСЕКА В СБОРЕ

  1. Подсоедините 2 разъема.



    Camry ASV50 GSV50 ACV51

  1. Подсоедините 4 разъема к блоку реле моторного отсека.

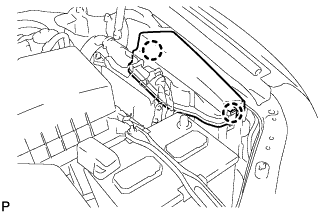

  1. Введите в зацепление 2 захвата, чтобы закрепить распределительный блок моторного отсека в сборе.



2. УСТАНОВИТЕ КРЫШКУ БЛОКА РЕЛЕ № 1


    Camry ASV50 GSV50 ACV51

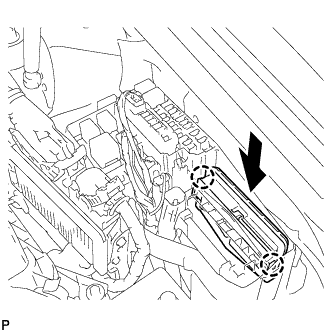

  1. Установите крышку блока реле № 1 и закрепите ее 2 захватами.



3. ПОДСОЕДИНИТЕ ПРОВОД К ОТРИЦАТЕЛЬНОМУ ВЫВОДУ АККУМУЛЯТОРНОЙ БАТАРЕИ
ПРИМЕЧАНИЕ:
После подсоединения провода необходимо инициализировать некоторые системы (Нажмите здесь).
