Главный эбу кузова снятие. Camry ASV50

Источник Питания Сеть. Camry ASV50 GSV50 ACV51
Распределение Питания. Camry ASV50 GSV50 ACV51

  1. МЕРЫ ПРЕДОСТОРОЖНОСТИ

  2. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ

  3. СНИМИТЕ ОБИВКУ ПЕРЕДНЕЙ ПАНЕЛИ (для моделей с левосторонним рулевым управлением)

  4. СНИМИТЕ ОПОРНУЮ НАКЛАДКУ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ (для моделей с левосторонним рулевым управлением)

  5. СНИМИТЕ БОКОВУЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ С ЛЕВОЙ СТОРОНЫ КОЖУХА В СБОРЕ (для моделей с левосторонним рулевым управлением)

  6. ОТСОЕДИНИТЕ УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ (для моделей с левосторонним рулевым управлением)

  7. СНИМИТЕ ЛЕВУЮ БОКОВУЮ ПАНЕЛЬ ПРИБОРОВ (для моделей с левосторонним рулевым управлением)

  8. ОТСОЕДИНИТЕ РЫЧАГ ФИКСАЦИИ КАПОТА В СБОРЕ (для моделей с левосторонним рулевым управлением)

  9. СНИМИТЕ ПАНЕЛЬ ПРИБОРОВ В СБОРЕ (для моделей с левосторонним рулевым управлением)

  10. СНИМИТЕ ПОДУШКУ БЕЗОПАСНОСТИ № 1 ДЛЯ ЗАЩИТЫ НОГ В СБОРЕ (для моделей с левосторонним рулевым управлением и подушкой безопасности для защиты коленей водителя)

  11. СНИМИТЕ РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ (для моделей с левосторонним рулевым управлением)

  12. СНИМИТЕ ЛЕВУЮ ОБЛИЦОВКУ ПЕРЕДНЕЙ ПАНЕЛИ (для моделей с правосторонним рулевым управлением)

  13. СНИМИТЕ ОПОРНУЮ НАКЛАДКУ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ (для моделей с правосторонним рулевым управлением)

  14. СНИМИТЕ БОКОВУЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ С ЛЕВОЙ СТОРОНЫ КОЖУХА В СБОРЕ (для моделей с правосторонним рулевым управлением)

  15. ОТСОЕДИНИТЕ УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ (для моделей с правосторонним рулевым управлением)

  16. СНИМИТЕ ЛЕВУЮ БОКОВУЮ ПАНЕЛЬ ПРИБОРОВ (для моделей с правосторонним рулевым управлением)

  17. СНИМИТЕ НИЖНЮЮ КРЫШКУ ПАНЕЛИ ПРИБОРОВ № 2 В СБОРЕ (для моделей с правосторонним рулевым управлением)

  18. СНИМИТЕ НИЖНЮЮ ПАНЕЛЬ ПРИБОРОВ В СБОРЕ (для моделей с правосторонним рулевым управлением)

  19. СНИМИТЕ РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ (для моделей с правосторонним рулевым управлением)

  20. СНИМИТЕ ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ)

Главный Эбу Кузова -- Снятие



1. МЕРЫ ПРЕДОСТОРОЖНОСТИ
ПРЕДОСТЕРЕЖЕНИЕ:
Перед началом обслуживания тщательно изучите раздел "Меры предосторожности".
для моделей с отдельным датчиком рысканья: (Нажмите здесь).
для моделей со встроенным датчиком рысканья: (Нажмите здесь).
ПРИМЕЧАНИЕ:
После выключения зажигания следует подождать некоторое время, прежде чем отсоединять провод от отрицательного (-) вывода аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечаниями относительно отсоединения провода от отрицательного (-) вывода аккумуляторной батареи (Нажмите здесь).


2. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ
ПРЕДОСТЕРЕЖЕНИЕ:
После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.
ПРИМЕЧАНИЕ:
После подсоединения провода необходимо инициализировать некоторые системы (Нажмите здесь).


3. СНИМИТЕ ОБИВКУ ПЕРЕДНЕЙ ПАНЕЛИ (для моделей с левосторонним рулевым управлением)


    Camry ASV50 GSV50 ACV51

  1. Освободите 3 фиксатора и 8 направляющих, и снимите левую облицовку передней панели, как показано на рисунке.



4. СНИМИТЕ ОПОРНУЮ НАКЛАДКУ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ (для моделей с левосторонним рулевым управлением)


    Camry ASV50 GSV50 ACV51

  1. Освободите 10 захватов и снимите опорную накладку передней левой двери.



5. СНИМИТЕ БОКОВУЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ С ЛЕВОЙ СТОРОНЫ КОЖУХА В СБОРЕ (для моделей с левосторонним рулевым управлением)


    Camry ASV50 GSV50 ACV51

  1. Снимите фиксатор.

  1. Освободите 2 фиксатора и снимите боковую отделку торпедо кузова с левой стороны кожуха.



6. ОТСОЕДИНИТЕ УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ (для моделей с левосторонним рулевым управлением)


    Camry ASV50 GSV50 ACV51

  1. Снимите уплотнитель обшивки проема левой передней двери.



7. СНИМИТЕ ЛЕВУЮ БОКОВУЮ ПАНЕЛЬ ПРИБОРОВ (для моделей с левосторонним рулевым управлением)


    Camry ASV50 GSV50 ACV51

  1. С помощью съемника молдингов отцепите 4 захвата, как показано на рисунке.



    Camry ASV50 GSV50 ACV51

  1. Освободите 3 направляющих и снимите левую боковую панель панели приборов, как показано на рисунке.



8. ОТСОЕДИНИТЕ РЫЧАГ ФИКСАЦИИ КАПОТА В СБОРЕ (для моделей с левосторонним рулевым управлением)


    Camry ASV50 GSV50 ACV51

  1. Освободите захват и 2 направляющих, и отсоедините рычаг фиксации капота в сборе.



9. СНИМИТЕ ПАНЕЛЬ ПРИБОРОВ В СБОРЕ (для моделей с левосторонним рулевым управлением)


    Camry ASV50 GSV50 ACV51

  1. Выверните 2 болта <B>.



  1. Для моделей без подушки безопасности для защиты коленей водителя:



      Camry ASV50 GSV50 ACV51

    1. Освободите 5 фиксаторов и 3 направляющих, и снимите панель приборов в сборе.



  1. Для моделей с подушкой безопасности для защиты коленей водителя:



      Camry ASV50 GSV50 ACV51

    1. Освободите 4 захвата, 7 фиксаторов и 3 направляющих, и снимите панель приборов в сборе.



10. СНИМИТЕ ПОДУШКУ БЕЗОПАСНОСТИ № 1 ДЛЯ ЗАЩИТЫ НОГ В СБОРЕ (для моделей с левосторонним рулевым управлением и подушкой безопасности для защиты коленей водителя)
ПРЕДОСТЕРЕЖЕНИЕ:
При хранении подушку безопасности № 1 для защиты ног следует укладывать так, чтобы сторона, в направлении которой происходит развертывание подушки безопасности, была обращена вверх.

  1. Убедитесь, что замок зажигания установлен в положение OFF (ВЫКЛ).

  1. Убедитесь, что провод отсоединен от отрицательного (-) вывода аккумуляторной батареи.

    ПРЕДОСТЕРЕЖЕНИЕ:
    После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.


    Camry ASV50 GSV50 ACV51

  1. Выверните 4 болта.

  1. Освободите 2 захвата и отсоедините разъем DLC3.



    Camry ASV50 GSV50 ACV51

  1. Освободите 2 крепления и снимите подушку безопасности № 1 для защиты ног в сборе.

    ПРИМЕЧАНИЕ:
    При снятии подушки безопасности № 1 для защиты ног в сборе будьте осторожны, чтобы не вытянуть жгут проводов подушки безопасности.


    Camry ASV50 GSV50 ACV51.Распределение Питания.Главный Эбу Кузова.Главный эбу кузова снятие

  1. С помощью отвертки с обернутым клейкой лентой концом расцепите защелку разъема подушки безопасности.

    Обозначения на рисунке
    *1
    		Защитная клейкая лента
    *2
    		Разъем подушки безопасности
    *3
    		Замок разъема подушки безопасности

  1. Отсоедините разъем подушки безопасности и снимите подушку безопасности № 1 для защиты ног в сборе.

    ПРИМЕЧАНИЕ:
    При разъединении разъемов подушки безопасности будьте осторожны, чтобы не повредить жгут проводов подушки безопасности.


11. СНИМИТЕ РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ (для моделей с левосторонним рулевым управлением)


    Camry ASV50 GSV50 ACV51

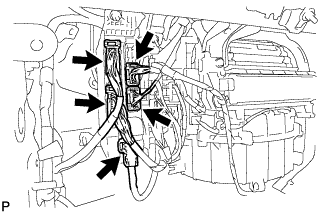

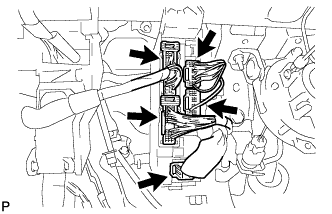

  1. Отсоедините 5 разъема.



    Camry ASV50 GSV50 ACV51

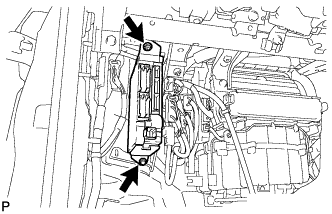

  1. Отверните болт, 2 гайки и отсоедините распределительный блок панели приборов в сборе.



    Camry ASV50 GSV50 ACV51

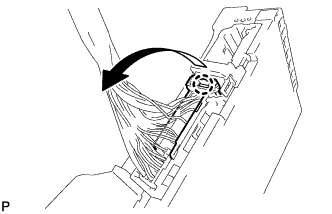

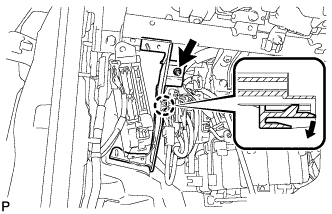

  1. Расцепите захват и отсоедините разъем, как показано на рисунке.



    Camry ASV50 GSV50 ACV51

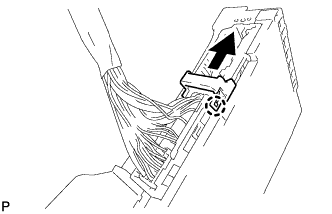

  1. Расцепите захват и освободите защелку разъема, как показано на рисунке.



    Camry ASV50 GSV50 ACV51

  1. Расцепите захват и отсоедините разъем, как показано на рисунке.

  1. Снимите распределительный блок панели приборов в сборе.



12. СНИМИТЕ ЛЕВУЮ ОБЛИЦОВКУ ПЕРЕДНЕЙ ПАНЕЛИ (для моделей с правосторонним рулевым управлением)


    Camry ASV50 GSV50 ACV51

  1. Освободите 3 фиксатора и 8 направляющих, и снимите левую облицовку передней панели, как показано на рисунке.



13. СНИМИТЕ ОПОРНУЮ НАКЛАДКУ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ (для моделей с правосторонним рулевым управлением)


    Camry ASV50 GSV50 ACV51

  1. Освободите 10 захватов и снимите опорную накладку передней левой двери.



14. СНИМИТЕ БОКОВУЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ С ЛЕВОЙ СТОРОНЫ КОЖУХА В СБОРЕ (для моделей с правосторонним рулевым управлением)


    Camry ASV50 GSV50 ACV51

  1. Снимите фиксатор.

  1. Освободите 2 фиксатора и снимите боковую отделку торпедо кузова с левой стороны кожуха.



15. ОТСОЕДИНИТЕ УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ (для моделей с правосторонним рулевым управлением)


    Camry ASV50 GSV50 ACV51

  1. Снимите уплотнитель обшивки проема левой передней двери.



16. СНИМИТЕ ЛЕВУЮ БОКОВУЮ ПАНЕЛЬ ПРИБОРОВ (для моделей с правосторонним рулевым управлением)


    Camry ASV50 GSV50 ACV51

  1. С помощью съемника молдингов отцепите 4 захвата, как показано на рисунке.



    Camry ASV50 GSV50 ACV51

  1. Освободите 3 направляющих и снимите левую боковую панель панели приборов, как показано на рисунке.



17. СНИМИТЕ НИЖНЮЮ КРЫШКУ ПАНЕЛИ ПРИБОРОВ № 2 В СБОРЕ (для моделей с правосторонним рулевым управлением)


    Camry ASV50 GSV50 ACV51

  1. Освободите 4 захвата.

  1. Освободите 2 направляющие.

  1. Отсоедините разъем и снимите нижнюю крышку панели приборов № 2 в сборе.



18. СНИМИТЕ НИЖНЮЮ ПАНЕЛЬ ПРИБОРОВ В СБОРЕ (для моделей с правосторонним рулевым управлением)


    Camry ASV50 GSV50 ACV51

  1. Выверните болта <В> и винт <C>.

  1. Откройте нижнюю дверцу панели приборов.



    Camry ASV50 GSV50 ACV51

  1. Выверните 3 винта <C>.



    Camry ASV50 GSV50 ACV51

  1. Освободите 2 фиксатора и 4 направляющих, и снимите нижнюю панель панели приборов в сборе, как показано на рисунке.



19. СНИМИТЕ РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ (для моделей с правосторонним рулевым управлением)


    Camry ASV50 GSV50 ACV51

  1. Отсоедините 5 разъема.



    Camry ASV50 GSV50 ACV51

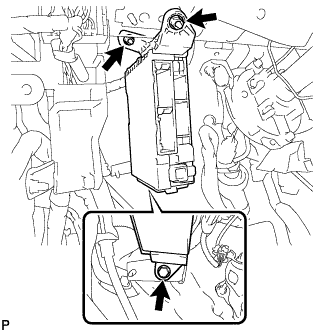

  1. Отверните болт, гайку и отсоедините распределительный блок панели приборов в сборе.



    Camry ASV50 GSV50 ACV51

  1. Отверните гайку.

  1. Освободите захват, как показано на рисунке, и снимите кронштейн зажима жгута проводов.



    Camry ASV50 GSV50 ACV51

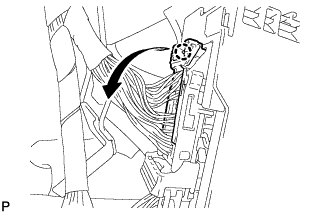

  1. Расцепите захват и отсоедините разъем, как показано на рисунке.



    Camry ASV50 GSV50 ACV51

  1. Расцепите захват и освободите защелку разъема, как показано на рисунке.



    Camry ASV50 GSV50 ACV51

  1. Расцепите захват и отсоедините разъем, как показано на рисунке.

  1. Снимите распределительный блок панели приборов в сборе.



20. СНИМИТЕ ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ)


    Camry ASV50 GSV50 ACV51.Распределение Питания.Главный Эбу Кузова.Главный эбу кузова снятие

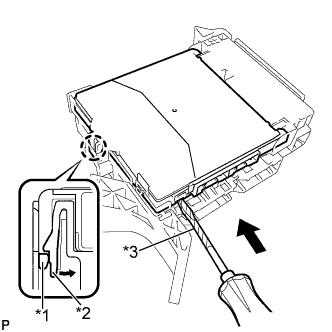

  1. Нажмите на захват распределительного блока, как показано на рисунке, и освободите защелку.

    Обозначения на рисунке
    *1
    		Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
    *2
    		Захват распределительного блока со стороны водителя
    *3
    		Защитная клейкая лента

  1. Когда защелка распределительного блока освобождена, вставьте отвертку с обернутым лентой концом горизонтально между главным ЭБУ кузова (бортовым ЭБУ сети мультиплексной связи) и распределительным блоком.

    ПРИМЕЧАНИЕ:
    Используйте отвертку с диаметром от 5,0 мм (0,197 дюйма) до 6,3 мм (0,248 дюйма) и длиной приблизительно 90 мм (3,54 дюйма).


    Camry ASV50 GSV50 ACV51.Распределение Питания.Главный Эбу Кузова.Главный эбу кузова снятие

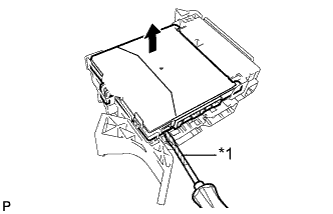

  1. С помощью отвертки аккуратно приподнимите главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) в положение, в котором разъем выходит из зацепления.

    Обозначения на рисунке
    *1
    		Защитная клейкая лента
    ПРИМЕЧАНИЕ:
    Не вставляйте отвертку в отверстие между распределительным блоком и разъемом главного ЭБУ кузова (бортового ЭБУ сети мультиплексной связи).
    Не поворачивайте отвертку, чтобы приподнять главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи).


    Camry ASV50 GSV50 ACV51.Распределение Питания.Главный Эбу Кузова.Главный эбу кузова снятие

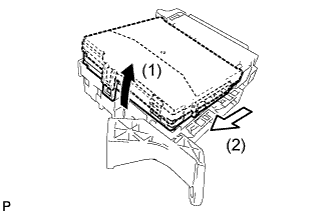

  1. Поднимите главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи), как указано на рисунке стрелкой (1), а затем вытяните его в направлении, указанном на рисунке стрелкой (2).

    ПРИМЕЧАНИЕ:
    Не прикасайтесь к разъему ЭБУ.
