Главный эбу кузова установка. Camry ASV50

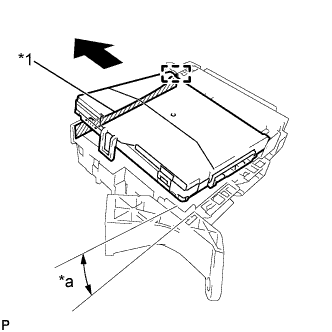

Вставьте главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) вверх до положения, в котором он соприкасается с боковой стенкой корпуса направляющего элемента, как показано на рисунке.

УКАЗАНИЕ:

Удерживайте ЭБУ под углом не менее 20°, как показано на рисунке.

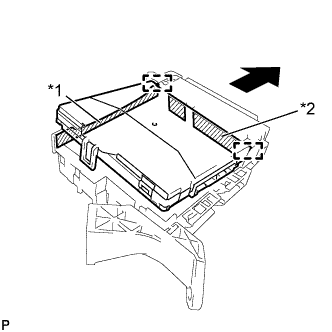

Сдвиньте направляющую главного ЭБУ кузова (бортового ЭБУ сети мультиплексной связи) вдоль боковой стенки корпуса по направлению к плавким предохранителям распределительного блока, как показано на рисунке.

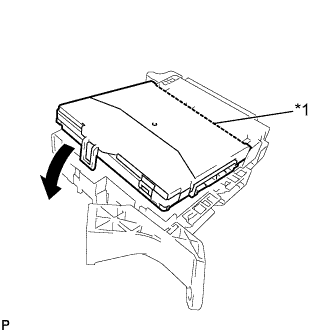

Когда главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) прикоснется к стороне A распределительного блока (оси вращения), поверните его вниз, как показано на рисунке.

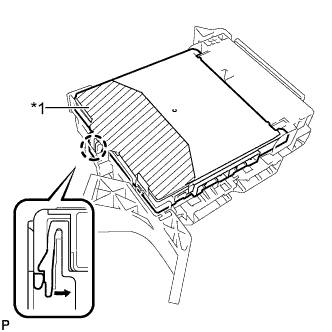

Чтобы установить главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи), надавите на область нажатия и введите захват в зацепление.

ПРИМЕЧАНИЕ:

1. Надавливайте только на область нажатия.

2. Проверьте зацепление главного ЭБУ кузова (бортового ЭБУ сети мультиплексной связи) и распределительного блока, проконтролировав звук защелкивания.


УКАЗАНИЕ:

Если звук защелкивания не слышен, визуально проверьте зацепление защелки. Зацепление можно также проверить, убедившись, что главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) и распределительный блок находятся заподлицо.

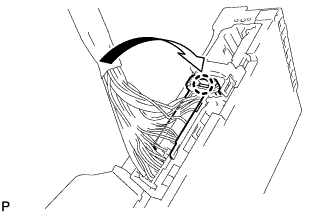

Введите в зацепление захват, чтобы установить разъем, как показано на рисунке.

ПРИМЕЧАНИЕ:

Проверьте надежность фиксации разъема.

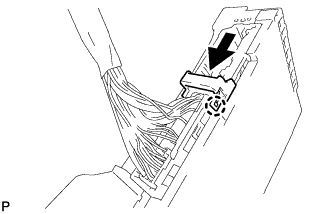

Введите в зацепление захват, чтобы зафиксировать защелку разъема, как показано на рисунке.

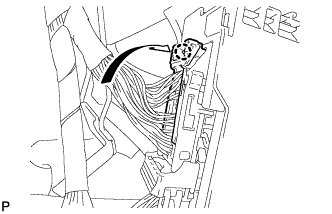

Введите в зацепление захват, чтобы подсоединить разъем, как показано на рисунке.

ПРИМЕЧАНИЕ:

Проверьте надежность фиксации разъема.

Установите распределительный блок панели приборов в сборе и закрепите его 2 гайками и болтом.

Момент затяжки:

8,0 N*m{82 kgf*cm, 71 in.*lbf}

Подсоедините все разъемы.

ПРИМЕЧАНИЕ:

Проверьте надежность фиксации каждого разъема.

Убедитесь, что замок зажигания установлен в положение OFF (ВЫКЛ).

Убедитесь, что провод отсоединен от отрицательного (-) вывода аккумуляторной батареи.

ПРЕДОСТЕРЕЖЕНИЕ:

После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.

Подсоедините разъем подушки безопасности к подушке безопасности № 1 для защиты ног в сборе.

ПРИМЕЧАНИЕ:

При подключении разъемов подушки безопасности будьте осторожны, чтобы не повредить жгут проводов подушки безопасности.

Нажмите на защелку, чтобы установить разъем подушки безопасности.

Предварительно закрепите подушку безопасности № 1 для защиты ног в сборе с помощью 2 креплений.

Введите в зацепление 2 захвата и установите разъем DLC3.

Заверните 4 болта.

Момент затяжки:

10 N*m{102 kgf*cm, 7 ft.*lbf}

ПРИМЕЧАНИЕ:

Убедитесь, что подушка безопасности № 1 для защиты ног в сборе надежно закреплена без чрезмерных зазоров и не выступает наружу.

Для моделей без подушки безопасности для защиты коленей водителя:

1. Введите в зацепление 5 фиксаторов и 3 направляющие.


Для моделей с подушкой безопасности для защиты коленей водителя:

1. Введите в зацепление 4 захвата, 7 фиксаторов и 3 направляющие.


Установите панель приборов в сборе и закрепите 2 болтами <B>.

Подсоедините рычаг фиксации капота в сборе и введите в зацепление захват и 2 направляющих.

Введите в зацепление 3 направляющие.

Установите левую боковую панель панели приборов и закрепите 4 захватами, как показано на рисунке.

Совместите метку совмещения (желтую) на уплотнителе с выступающей частью кузова, указанной стрелкой на рисунке, и установите уплотнитель обшивки проема левой передней двери.

ПРИМЕЧАНИЕ:

После установки убедитесь, что углы совмещены правильно.

Введите в зацепление 2 фиксатора.

Установите боковую облицовочную накладку с левой стороны кожуха в сборе и закрепите ее фиксатором.

Установите опорную накладку левой передней двери и закрепите ее 10 захватами.

Установите обивку левой панели и закрепите ее 3 фиксаторами и 8 направляющими.

Введите в зацепление захват, чтобы установить разъем, как показано на рисунке.

ПРИМЕЧАНИЕ:

Проверьте надежность фиксации разъема.

Введите в зацепление захват, чтобы зафиксировать защелку разъема, как показано на рисунке.

Введите в зацепление захват, чтобы подсоединить разъем, как показано на рисунке.

ПРИМЕЧАНИЕ:

Проверьте надежность фиксации разъема.

Введите в зацепление захват, чтобы закрепить кронштейн зажима жгута проводов.

Заверните гайку.

Момент затяжки:

8,0 N*m{82 kgf*cm, 71 in.*lbf}

Установите распределительный блок панели приборов в сборе и закрепите его гайкой и болтом.

Момент затяжки:

8,0 N*m{82 kgf*cm, 71 in.*lbf}

Подсоедините все разъемы.

ПРИМЕЧАНИЕ:

Проверьте надежность фиксации каждого разъема.

Введите в зацепление 2 фиксатора и 4 направляющие.

Вверните 3 винта <С>.

Закройте нижнюю дверцу панели приборов.

Установите нижнюю панель панели приборов в сборе и закрепите болтом <B> и винтами <C>.

Подсоедините разъем.

Установите нижнюю крышку панели приборов № 2, закрепив ее 2 направляющими и 4 захватами.

Введите в зацепление 3 направляющие.

Установите левую боковую панель панели приборов и закрепите 4 захватами, как показано на рисунке.

Совместите метку совмещения (желтую) на уплотнителе с выступающей частью кузова, указанной стрелкой на рисунке, и установите уплотнитель обшивки проема левой передней двери.

ПРИМЕЧАНИЕ:

После установки убедитесь, что углы совмещены правильно.

Введите в зацепление 2 фиксатора.

Установите боковую облицовочную накладку с левой стороны кожуха в сборе и закрепите ее фиксатором.

Установите опорную накладку левой передней двери и закрепите ее 10 захватами.

Установите обивку левой панели и закрепите ее 3 фиксаторами и 8 направляющими.

Проведите диагностику системы (Нажмите здесь).
