  1. УСТАНОВИТЕ ЭБУ ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ В СБОРЕ

  2. УСТАНОВИТЕ ПРАВЫЙ ИНТЕГРИРОВАННЫЙ БЛОК ЭБУ

  3. УСТАНОВИТЕ НИЖНЮЮ ПАНЕЛЬ ПРИБОРОВ В СБОРЕ (для моделей с левосторонним рулевым управлением)

  4. УСТАНОВИТЕ НИЖНЮЮ КРЫШКУ ПАНЕЛИ ПРИБОРОВ № 2 В СБОРЕ (для моделей с левосторонним рулевым управлением)

  5. УСТАНОВИТЕ ПАНЕЛЬ ПРИБОРОВ В СБОРЕ (для моделей с правосторонним рулевым управлением)

  6. ПОДСОЕДИНИТЕ РЫЧАГ ФИКСАЦИИ КАПОТА В СБОРЕ (для моделей с правосторонним рулевым управлением)

  7. УСТАНОВИТЕ ВЕРХНЮЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ (для моделей с правосторонним рулевым управлением)

  8. УСТАНОВИТЕ ПРАВУЮ ОБЛИЦОВКУ ПЕРЕДНЕЙ ПАНЕЛИ

  9. УСТАНОВИТЕ ПРАВУЮ БОКОВУЮ ПАНЕЛЬ ПРИБОРОВ

  10. УСТАНОВИТЕ УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ

  11. УСТАНОВИТЕ БОКОВУЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ С ПРАВОЙ СТОРОНЫ КОЖУХА

  12. УСТАНОВИТЕ ОПОРНУЮ НАКЛАДКУ ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ

  13. ПОДСОЕДИНИТЕ ПРОВОД К ОТРИЦАТЕЛЬНОМУ ВЫВОДУ АККУМУЛЯТОРНОЙ БАТАРЕИ

Эбу Предупреждения О Недопустимой Дистанции -- Установка



1. УСТАНОВИТЕ ЭБУ ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ В СБОРЕ

  1. Введите в зацепление 2 захвата, чтобы закрепить ЭБУ предупреждения о недопустимой дистанции в сборе.



2. УСТАНОВИТЕ ПРАВЫЙ ИНТЕГРИРОВАННЫЙ БЛОК ЭБУ

  1. Установите правый интегрированный блок ЭБУ и закрепите его 2 гайками и болтом.

    Момент затяжки:
    Болт:
    7,5 N*m{76 kgf*cm, 66 in.*lbf}
    Гайка:
    5,5 N*m{56 kgf*cm, 49 in.*lbf}

  1. Подсоедините все разъемы.



3. УСТАНОВИТЕ НИЖНЮЮ ПАНЕЛЬ ПРИБОРОВ В СБОРЕ (для моделей с левосторонним рулевым управлением)


    Camry ASV50 GSV50 ACV51

  1. Введите в зацепление 2 фиксатора и 4 направляющие.

  1. Вверните 3 винта <С>.

  1. Закройте нижнюю дверцу панели приборов.

  1. Установите нижнюю панель панели приборов в сборе и закрепите болтом <B> и винтами <C>.



4. УСТАНОВИТЕ НИЖНЮЮ КРЫШКУ ПАНЕЛИ ПРИБОРОВ № 2 В СБОРЕ (для моделей с левосторонним рулевым управлением)

  1. Подсоедините разъем.

  1. Установите нижнюю крышку панели приборов № 2, закрепив ее 2 направляющими и 4 захватами.



5. УСТАНОВИТЕ ПАНЕЛЬ ПРИБОРОВ В СБОРЕ (для моделей с правосторонним рулевым управлением)

  1. Для моделей без подушки безопасности для защиты коленей водителя:

    1. Введите в зацепление 5 фиксаторов и 3 направляющие.

  1. Для моделей с подушкой безопасности для защиты коленей водителя:

    1. Введите в зацепление 4 захвата, 7 фиксаторов и 3 направляющие.

  1. Установите панель приборов в сборе и закрепите 2 болтами <B>.



6. ПОДСОЕДИНИТЕ РЫЧАГ ФИКСАЦИИ КАПОТА В СБОРЕ (для моделей с правосторонним рулевым управлением)

  1. Подсоедините рычаг фиксации капота в сборе и введите в зацепление захват и 2 направляющих.



7. УСТАНОВИТЕ ВЕРХНЮЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ (для моделей с правосторонним рулевым управлением)

  1. Для моделей с интеллектуальной системой посадки и запуска:

    1. Подсоедините разъем.



    Camry ASV50 GSV50 ACV51

  1. Установите верхнюю отделочную накладку панели приборов и закрепите ее 2 захватами и 4 фиксаторами.



8. УСТАНОВИТЕ ПРАВУЮ ОБЛИЦОВКУ ПЕРЕДНЕЙ ПАНЕЛИ


    Camry ASV50 GSV50 ACV51

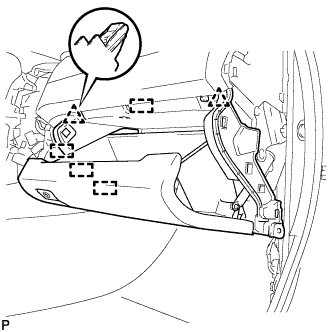

  1. Установите обивку правой панели и закрепите ее 3 фиксаторами и 8 направляющими.



9. УСТАНОВИТЕ ПРАВУЮ БОКОВУЮ ПАНЕЛЬ ПРИБОРОВ


    Camry ASV50 GSV50 ACV51

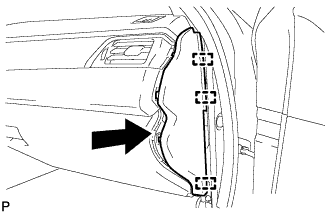

  1. Введите в зацепление 3 направляющих, как показано на рисунке.



    Camry ASV50 GSV50 ACV51

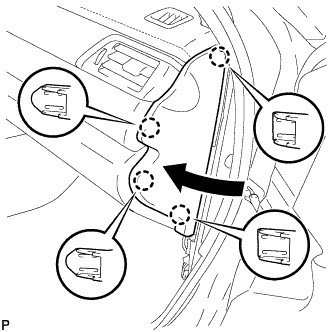

  1. Установите правую боковую панель панели приборов и закрепите 4 захватами, как показано на рисунке.



10. УСТАНОВИТЕ УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ


    Camry ASV50 GSV50 ACV51.Помощь При Парковке Мониторинг.Сенсорная Система Помощи При Парковке Toyota.Эбу предупреждения о недопустимой дистанции установка

  1. Совместите метку совмещения (белую) на уплотнителе с выступающей частью кузова, указанной стрелкой на рисунке, и установите уплотнитель обшивки проема правой передней двери.

    Обозначения на рисунке
    *1
    		Метка совмещения (белая)
    ПРИМЕЧАНИЕ:
    После установки убедитесь, что углы совмещены правильно.


11. УСТАНОВИТЕ БОКОВУЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ С ПРАВОЙ СТОРОНЫ КОЖУХА
УКАЗАНИЕ:
Выполните действия в том же порядке, что и для левой стороны (Нажмите здесь).


12. УСТАНОВИТЕ ОПОРНУЮ НАКЛАДКУ ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ
УКАЗАНИЕ:
Выполните действия в том же порядке, что и для левой стороны (Нажмите здесь).


13. ПОДСОЕДИНИТЕ ПРОВОД К ОТРИЦАТЕЛЬНОМУ ВЫВОДУ АККУМУЛЯТОРНОЙ БАТАРЕИ
ПРИМЕЧАНИЕ:
После подсоединения провода необходимо инициализировать некоторые системы (Нажмите здесь).
