Антенна Системы Навигации -- Установка |
| 1. УСТАНОВИТЕ АНТЕННУ СИСТЕМЫ НАВИГАЦИИ В СБОРЕ |
Введите в зацепление 2 зажима.
Установите антенну системы навигации в сборе и закрепите ее 2 винтами.

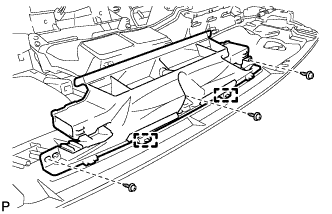

| 2. УСТАНОВИТЕ СОПЛО ОТТАИВАТЕЛЯ В СБОРЕ |
Введите в зацепление 2 направляющие.
 |
Установите сопло оттаивателя в сборе и закрепите его 3 винтами <C>.
| 3. УСТАНОВИТЕ ТРУБОПРОВОД СОПЛА № 1 БОКОВОГО ОТТАИВАТЕЛЯ |
Введите в зацепление 2 захвата.
 |
Установите воздуховод бокового сопла оттаивателя № 1 и закрепите его винтом <C>.
| 4. УСТАНОВИТЕ ТРУБОПРОВОД БОКОВОГО СОПЛА ОТТАИВАТЕЛЯ № 2 |
Введите в зацепление 2 захвата.
 |
Установите воздуховод бокового сопла оттаивателя № 2 и закрепите его винтом <C>.

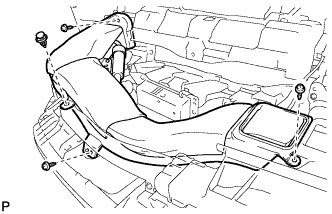

| 5. УСТАНОВИТЬ ВОЗДУХОВОД № 3 СОЕДИНЕНИЯ ОТОПИТЕЛЯ И ВОЗДУХОВОДА С ДЕФЛЕКТОРОМ (для моделей с левосторонним рулевым управлением) |
Установите воздуховод № 3 соединения отопителя и воздуховода с дефлектором и закрепите его 3 винтами <C>.
 |
Установите фиксатор.
| 6. УСТАНОВИТЬ ВОЗДУХОВОД СОЕДИНЕНИЯ ОТОПИТЕЛЯ И ВОЗДУХОВОДА С ДЕФЛЕКТОРОМ В СБОРЕ (для моделей с правосторонним рулевым управлением) |
Соедините воздуховод соединения отопителя и воздуховода с дефлектором в сборе с ионным генератором в сборе.
Закрепите воздуховод соединения отопителя и воздуховода с дефлектором в сборе с помощью 3 винтов <C>.
 |
Установите фиксатор.

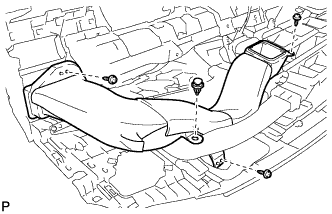

| 7. УСТАНОВИТЕ ВОЗДУХОВОД № 1 СОЕДИНЕНИЯ ОТОПИТЕЛЯ И ВОЗДУХОВОДА С ДЕФЛЕКТОРОМ (кроме моделей с левосторонним рулевым управления и ионным генератором) |
Установите воздуховод № 1 соединения отопителя и воздуховода с дефлектором и закрепите его 3 винтами <C>.
 |
Установите фиксатор.
| 8. УСТАНОВИТЕ ВОЗДУХОВОД СОЕДИНЕНИЯ ОТОПИТЕЛЯ И ВОЗДУХОВОДА С ДЕФЛЕКТОРОМ В СБОРЕ (для моделей с левосторонним рулевым управления и ионным генератором) |
Соедините воздуховод соединения отопителя и воздуховода с дефлектором в сборе с ионным генератором в сборе.
Закрепите воздуховод соединения отопителя и воздуховода с дефлектором в сборе с помощью 3 винтов <C>.
 |
Установите фиксатор.
| 9. УСТАНОВИТЕ ЗАЩИТНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ В СБОРЕ |
