Центральный Блок Управления Системы Srs -- Снятие



1. МЕРЫ ПРЕДОСТОРОЖНОСТИ
ПРЕДОСТЕРЕЖЕНИЕ:
Перед началом обслуживания обязательно изучите раздел "Меры предосторожности" (Нажмите здесь).
ПРИМЕЧАНИЕ:
После выключения зажигания следует подождать некоторое время, прежде чем отсоединять провод от отрицательного (-) вывода аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечаниями относительно отсоединения провода от отрицательного (-) вывода вспомогательной аккумуляторной батареи (Нажмите здесь).


2. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ
ПРЕДОСТЕРЕЖЕНИЕ:
После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.
ПРИМЕЧАНИЕ:
После подсоединения провода необходимо инициализировать некоторые системы (Нажмите здесь).


3. СНИМИТЕ ВЕЩЕВОЙ ЯЩИК В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА В СБОРЕ
(Нажмите здесь).


4. СНИМИТЕ ОПОРНУЮ НАКЛАДКУ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ


    Camry ASV50 GSV50 ACV51

  1. Освободите 10 захватов и снимите опорную накладку передней левой двери.



5. СНИМИТЕ БОКОВУЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ С ЛЕВОЙ СТОРОНЫ КОЖУХА


    Camry ASV50 GSV50 ACV51

  1. Снимите фиксатор.

  1. Освободите 2 фиксатора и снимите боковую отделку торпедо кузова с левой стороны кожуха.



6. ОТСОЕДИНИТЕ УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ
УКАЗАНИЕ:
Отделите уплотнитель обшивки проема левой передней двери настолько, чтобы можно было снять левую боковую панель панели приборов.


7. СНИМИТЕ ЛЕВУЮ БОКОВУЮ ПАНЕЛЬ ПРИБОРОВ


    Camry ASV50 GSV50 ACV51

  1. С помощью съемника молдингов отцепите 4 захвата, как показано на рисунке.



    Camry ASV50 GSV50 ACV51

  1. Освободите 3 направляющих и снимите левую боковую панель панели приборов, как показано на рисунке.



8. ОТСОЕДИНИТЬ РЫЧАГ УПРАВЛЕНИЯ ЗАМКОМ КАПОТА В СБОРЕ


    Camry ASV50 GSV50 ACV51

  1. Освободите захват и 2 направляющих, и отсоедините рычаг фиксации капота в сборе.



9. СНИМИТЕ ПАНЕЛЬ ПРИБОРОВ В СБОРЕ


    Camry ASV50 GSV50 ACV51

  1. Выверните 2 болта <B>.



  1. Для моделей без подушки безопасности для защиты коленей водителя:



      Camry ASV50 GSV50 ACV51

    1. Освободите 5 фиксаторов и 3 направляющих, и снимите панель приборов в сборе.



  1. Для моделей с подушкой безопасности для защиты коленей водителя:



      Camry ASV50 GSV50 ACV51

    1. Освободите 4 захвата, 7 фиксаторов и 3 направляющих, и снимите панель приборов в сборе.



10. СНИМИТЕ ПЕРЕДНЮЮ НАКЛАДКУ ВЕРХНЕЙ ОБЛИЦОВКИ ПАНЕЛИ ПОЛА


  1. Для накладки без отверстий:



      Camry ASV50 GSV50 ACV51

    1. Освободите 2 захвата и снимите переднюю накладку верхней облицовки панели пола, как показано на рисунке.



  1. Для накладки с 3 отверстиями для переключателей:



      Camry ASV50 GSV50 ACV51

    1. Освободите 2 захвата, как показано на рисунке.

    2. Отсоедините все разъемы и снимите переднюю накладку верхней облицовки панели пола.



11. СНИМИТЕ ПЕРЕДНЮЮ ПЕПЕЛЬНИЦУ В СБОРЕ


    Camry ASV50 GSV50 ACV51

  1. Выверните 2 винта <C>.



    Camry ASV50 GSV50 ACV51

  1. Освободите 2 фиксаторов, как показано на рисунке.

  1. Отсоедините все разъемы и снимите переднюю пепельницу в сборе.



12. СНИМИТЕ ОПОРНУЮ НАКЛАДКУ ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ
УКАЗАНИЕ:
Порядок выполнения работ для правой и левой сторон одинаков (Нажмите здесь).


13. СНИМИТЕ БОКОВУЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ С ПРАВОЙ СТОРОНЫ КОЖУХА
УКАЗАНИЕ:
Порядок выполнения работ для правой и левой сторон одинаков (Нажмите здесь).


14. ОТСОЕДИНИТЕ УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ
УКАЗАНИЕ:
Отделите уплотнитель обшивки проема правой передней двери настолько, чтобы можно было снять правую боковую панель панели приборов.


15. СНИМИТЕ ПРАВУЮ БОКОВУЮ ПАНЕЛЬ ПРИБОРОВ


    Camry ASV50 GSV50 ACV51

  1. С помощью съемника молдингов отцепите 4 захвата, как показано на рисунке.



    Camry ASV50 GSV50 ACV51

  1. Освободите 3 направляющих и снимите правую боковую панель панели приборов, как показано на рисунке.



16. СНИМИТЕ НИЖНЮЮ КРЫШКУ ПАНЕЛИ ПРИБОРОВ № 2 В СБОРЕ


    Camry ASV50 GSV50 ACV51

  1. Освободите 4 захвата.

  1. Освободите 2 направляющие.

  1. Отсоедините разъем и снимите нижнюю крышку панели приборов № 2 в сборе.



17. СНИМИТЕ НИЖНЮЮ ПАНЕЛЬ ПРИБОРОВ В СБОРЕ


    Camry ASV50 GSV50 ACV51

  1. Выверните болта <В> и винт <C>.

  1. Откройте нижнюю дверцу панели приборов.



    Camry ASV50 GSV50 ACV51

  1. Выверните 3 винта <C>.



    Camry ASV50 GSV50 ACV51

  1. Освободите 2 фиксатора и 4 направляющих, и снимите нижнюю панель панели приборов в сборе, как показано на рисунке.



18. СНИМИТЕ ПЕРЕДНЮЮ ВСТАВКУ ВЕЩЕВОГО ЯЩИКА В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА № 2


  1. Для моделей с левосторонним рулевым управлением:



      Camry ASV50 GSV50 ACV51

    1. Освободите 2 захвата и отсоедините датчик температуры в салоне от передней вставки вещевого ящика в облицовке туннеля пола № 2.



    Camry ASV50 GSV50 ACV51

  1. Выверните 2 винта <C>.



    Camry ASV50 GSV50 ACV51

  1. Освободите фиксатор и 4 направляющих, и снимите переднюю вставку вещевого ящика в облицовке туннеля пола № 2, как показано на рисунке.



19. СНИМИТЕ ВСТАВКУ ВЕЩЕВОГО ЯЩИКА В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА


  1. Для моделей с правосторонним рулевым управлением:



      Camry ASV50 GSV50 ACV51

    1. Освободите 2 захвата и отсоедините датчик температуры в салоне от вставки вещевого ящика в облицовке туннеля пола.



    Camry ASV50 GSV50 ACV51

  1. Выверните 2 винта <C>.



    Camry ASV50 GSV50 ACV51

  1. Освободите фиксатор и 4 направляющих, и снимите вставку вещевого ящика в облицовке туннеля пола, как показано на рисунке.



20. СНИМИТЕ ЛЕВЫЙ ДЕРЖАТЕЛЬ НАПОЛЬНОГО КОВРИКА


    Camry ASV50 GSV50 ACV51

  1. Снимите 2 фиксатора.

  1. Освободите 2 направляющих и снимите левый держатель напольного коврика.



21. СНИМИТЕ ПРАВЫЙ ДЕРЖАТЕЛЬ НАПОЛЬНОГО КОВРИКА


    Camry ASV50 GSV50 ACV51

  1. Снимите 2 фиксатора.

  1. Освободите 2 направляющих и снимите правый держатель напольного коврика.



22. СНИМИТЕ ВОЗДУХОВОД ВЕЩЕВОГО ЯЩИКА В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА № 1


    Camry ASV50 GSV50 ACV51

  1. Расцепите фиксатор и снимите воздуховод вещевого ящика в облицовке туннеля пола № 1.



23. СНИМИТЕ ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS

  1. Убедитесь, что замок зажигания установлен в положение OFF (ВЫКЛ).

  1. Убедитесь, что провод отсоединен от отрицательного (-) вывода аккумуляторной батареи.

    ПРЕДОСТЕРЕЖЕНИЕ:
    После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.

  1. Отогните коврик.



    Camry ASV50 GSV50 ACV51

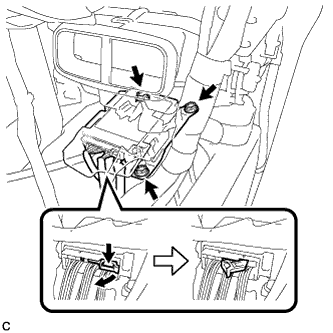

  1. Отсоедините разъемы от центрального блока управления системы SRS, как показано на рисунке.

    ПРИМЕЧАНИЕ:
    При разъединении разъемов подушки безопасности будьте осторожны, чтобы не повредить жгут проводов подушки безопасности.

  1. Выверните 3 болта и снимите блок управления системы SRS.
