Центральный блок управления системы srs установка. Camry ASV50

Убедитесь, что замок зажигания установлен в положение OFF (ВЫКЛ).

Убедитесь, что провод отсоединен от отрицательного (-) вывода аккумуляторной батареи.

ПРЕДОСТЕРЕЖЕНИЕ:

После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.

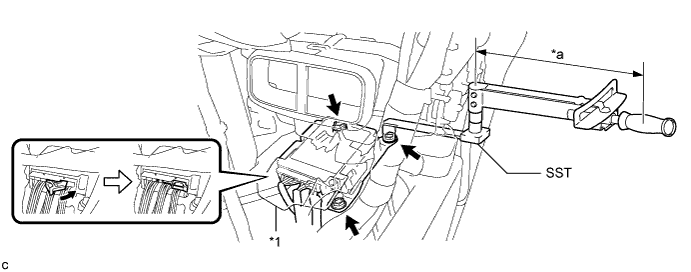

С помощью SST установите центральный блок управления системы SRS в сборе и закрепите его 3 болтами.

SST

09961-00950

Момент затяжки:

без использования SST:

18 N*m{178 kgf*cm, 13 ft.*lbf}

при использовании SST:

11 N*m{112 kgf*cm, 8 ft.*lbf}

ПРИМЕЧАНИЕ:

1. Используйте динамометрический ключ с длиной рычага 250 мм (9,84 дюйма).

2. Данное значение момента затяжки действительно в случае, если SST установлен параллельно динамометрическому ключу.

3. В случае падения датчика системы SRS либо при наличии трещин, заусенцев или иных дефектов на корпусе или разъеме замените датчик новым.

4. При установке блока управления системы SRS следите за тем, чтобы электропроводка системы SRS не мешала работе других деталей и не пережималась ими.

5. При первом включении зажигания после замены блока управления системы SRS в автомобиле не должно быть пассажиров.


Подсоедините разъемы к центральному блоку управления системы SRS, как показано на рисунке.

ПРИМЕЧАНИЕ:

При подключении разъемов подушки безопасности будьте осторожны, чтобы не повредить жгут проводов подушки безопасности.

Проверьте правильность установки водонепроницаемых чехлов.

Проверьте отсутствие люфта между установочными деталями центрального блока управления системы SRS.

Установите воздуховод № 1 вещевого ящика в облицовке туннеля пола и закрепите его фиксатором.

Введите в зацепление 2 направляющие.

Закрепите левый держатель напольного коврика 2 фиксаторами.

Введите в зацепление 2 направляющие.

Закрепите правый держатель напольного коврика 2 фиксаторами.

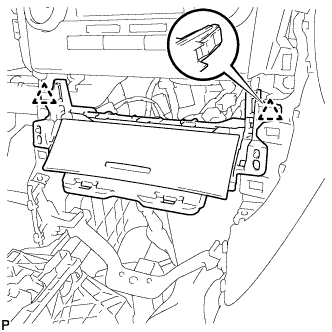

Введите в зацепление фиксатор и 4 направляющих, как показано на рисунке.

Установите переднюю вставку вещевого ящика в облицовке туннеля пола № 2 и закрепите ее 2 винтами <C>.

Для моделей с левосторонним рулевым управлением:

1. Подсоедините датчик температуры в салоне, закрепив его 2 захватами..


Введите в зацепление фиксатор и 4 направляющих, как показано на рисунке.

Установите вставку вещевого ящика в облицовке туннеля пола, закрепив ее 2 винтами <C>.

Для моделей с правосторонним рулевым управлением:

1. Подсоедините датчик температуры в салоне, закрепив его 2 захватами..


Введите в зацепление 2 фиксатора и 4 направляющие.

Вверните 3 винта <С>.

Закройте нижнюю дверцу панели приборов.

Установите нижнюю панель панели приборов в сборе и закрепите болтом <B> и винтами <C>.

Подсоедините разъем.

Установите нижнюю крышку панели приборов № 2, закрепив ее 2 направляющими и 4 захватами.

Введите в зацепление 3 направляющих, как показано на рисунке.

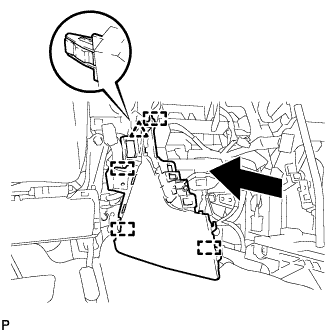

Установите правую боковую панель панели приборов и закрепите 4 захватами, как показано на рисунке.

Подсоедините все разъемы.

Введите в зацепление 2 фиксатора.

Установите переднюю пепельницу в сборе и закрепите ее 2 винтами <C>.

Для накладки без отверстий:

1. Установите переднюю накладку верхней облицовки панели пола и закрепите 2 захватами, как показано на рисунке.


Для накладки с 3 отверстиями для переключателей:

1. Подсоедините все разъемы.






2. Установите переднюю накладку верхней облицовки панели пола и закрепите 2 захватами, как показано на рисунке.


Для моделей без подушки безопасности для защиты коленей водителя:

1. Введите в зацепление 5 фиксаторов и 3 направляющие.


Для моделей с подушкой безопасности для защиты коленей водителя:

1. Введите в зацепление 4 захвата, 7 фиксаторов и 3 направляющие.


Установите панель приборов в сборе и закрепите 2 болтами <B>.

Подсоедините рычаг фиксации капота в сборе и введите в зацепление захват и 2 направляющих.

Введите в зацепление 3 направляющие.

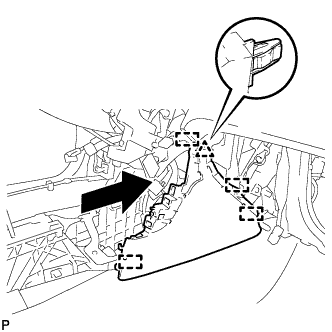

Установите левую боковую панель панели приборов и закрепите 4 захватами, как показано на рисунке.

Введите в зацепление 2 фиксатора.

Установите боковую облицовочную накладку с левой стороны кожуха в сборе и закрепите ее фиксатором.

Установите опорную накладку левой передней двери и закрепите ее 10 захватами.
