Передний вещевой ящик в облицовке туннеля пола повторная сборка. Camry ASV50

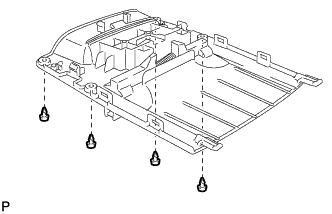

Установите 4 амортизатора дверцы вещевого ящика в облицовке туннеля пола на замок дверцы вещевого ящика в облицовке туннеля пола в сборе.

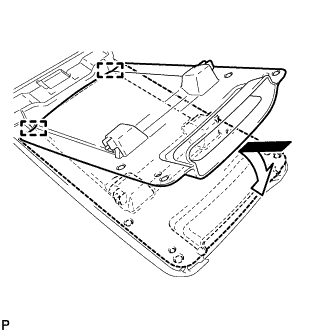

Предварительно закрепите замок дверцы вещевого ящика в облицовке туннеля пола в сборе, введя в зацепление 2 направляющих, как показано на рисунке.

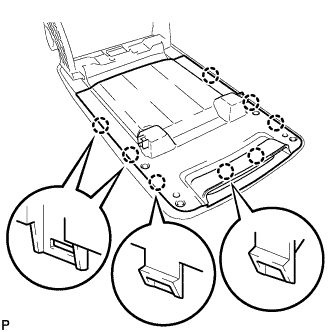

Введите в зацепление 8 захватов.

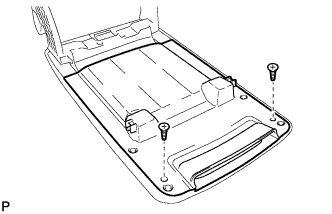

Установите замок дверцы вещевого ящика в облицовке туннеля пола и закрепите его 2 винтами.

Предварительно установите подлокотник в облицовке туннеля пола в сборе.

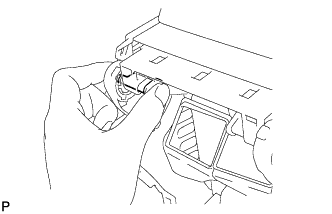

Вручную вставьте оси петли дверцы ящика как можно дальше.

УКАЗАНИЕ:

1. На рисунке показана левая сторона.

2. Порядок выполнения работ одинаков для правой и левой стороны.

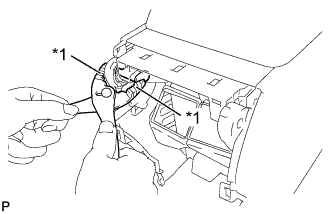

С помощью плоскогубцев полностью вставьте оси петли дверцы ящика.

УКАЗАНИЕ:

1. Перед использованием плоскогубцев оберните их концы лентой.

2. На рисунке показана левая сторона.

3. Порядок выполнения работ одинаков для правой и левой стороны.

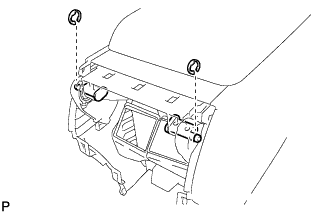

Установите подлокотник в облицовке туннеля пола в сборе и закрепите его 2 Е-образными кольца.

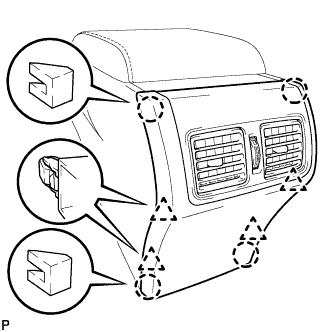

Установите заднюю панель облицовки туннеля пола, закрепив ее 4 захватами и 4 фиксаторами.
