Передний вещевой ящик в облицовке туннеля пола разборка. Camry ASV50

Внутреннее Оборудование Автомобиля. Camry ASV50 GSV50 ACV51
Внутренние Панели Отделка Салона. Camry ASV50 GSV50 ACV51

  1. СНИМИТЕ ЗАДНЮЮ ПАНЕЛЬ ОБЛИЦОВКИ ТУННЕЛЯ ПОЛА В СБОРЕ

  2. СНИМИТЕ ПОДЛОКОТНИК В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА В СБОРЕ

  3. СНИМИТЕ АМОРТИЗАТОР ДВЕРЦЫ КОНСОЛИ

Передний Вещевой Ящик В Облицовке Туннеля Пола -- Разборка



1. СНИМИТЕ ЗАДНЮЮ ПАНЕЛЬ ОБЛИЦОВКИ ТУННЕЛЯ ПОЛА В СБОРЕ


    Camry ASV50 GSV50 ACV51

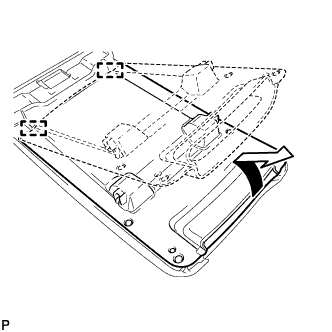

  1. Освободите 4 захвата и 4 фиксатора, и снимите заднюю панель облицовки туннеля пола.



2. СНИМИТЕ ПОДЛОКОТНИК В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА В СБОРЕ


    Camry ASV50 GSV50 ACV51

  1. С помощью отвертки снимите 2 разрезных уплотнения.

    ПРИМЕЧАНИЕ:
    Соблюдайте осторожность, чтобы не допустить выскакивания Е-образных колец при их снятии.


    Camry ASV50 GSV50 ACV51.Внутренние Панели Отделка Салона.Система Заднего Солнцезащитного Навеса.Передний вещевой ящик в облицовке туннеля пола разборка

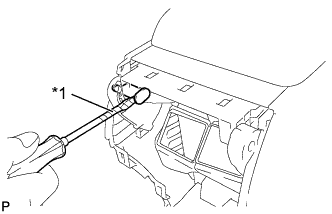

  1. С помощью отвертки извлеките оси петли дверцы ящика.

    Обозначения на рисунке
    *1
    		Защитная клейкая лента
    УКАЗАНИЕ:
    1. Конец отвертки перед использованием следует изолировать защитной клейкой лентой.
    2. На рисунке показана левая сторона.
    3. Порядок выполнения работ одинаков для правой и левой стороны.

  1. Снимите подлокотник в облицовке туннеля пола в сборе.



3. СНИМИТЕ АМОРТИЗАТОР ДВЕРЦЫ КОНСОЛИ


    Camry ASV50 GSV50 ACV51

  1. Выверните 2 винта.



    Camry ASV50 GSV50 ACV51

  1. При помощи отвертки освободите 8 захватов.

    УКАЗАНИЕ:
    Конец отвертки перед использованием следует изолировать защитной клейкой лентой.


    Camry ASV50 GSV50 ACV51

  1. Освободите 2 направляющих и снимите замок дверцы вещевого ящика в облицовке туннеля пола в сборе, как показано на рисунке.



    Camry ASV50 GSV50 ACV51

  1. Снимите 4 амортизатора дверцы вещевого ящика в облицовке туннеля пола с замка дверцы вещевого ящика в облицовке туннеля пола в сборе.
