Передний Вещевой Ящик В Облицовке Туннеля Пола -- Снятие |
| 1. СНИМИТЕ ЛЕВУЮ ОБЛИЦОВКУ ПЕРЕДНЕЙ ПАНЕЛИ |
Освободите 3 фиксатора и 8 направляющих, и снимите левую облицовку передней панели, как показано на рисунке.
 |
| 2. СНИМИТЕ ПРАВУЮ ОБЛИЦОВКУ ПЕРЕДНЕЙ ПАНЕЛИ |
Освободите 3 фиксатора и 8 направляющих, и снимите правую облицовку передней панели.
 |
| 3. СНИМИТЕ РУКОЯТКУ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В СБОРЕ |
Поверните рукоятку рычага переключения передач против часовой стрелки для ее снятия.
 |
| 4. СНИМИТЕ ВЕРХНЮЮ ПАНЕЛЬ ЗАДНЕЙ КОНСОЛИ В СБОРЕ |
Установите рычаг переключения передач в положение N.
Освободите 6 фиксаторов, как показано на рисунке.
Отсоедините все разъемы и снимите заднюю верхнюю облицовку панели пола в сборе.

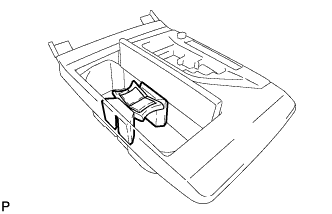

| 5. СНИМИТЕ ДЕРЖАТЕЛЬ ЧАШКИ С ВЕЩЕВОГО ЯЩИКА В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА |
Снимите подставку для чашки вещевого ящика в облицовке туннеля пола с задней верхней облицовки панели пола в сборе.
 |

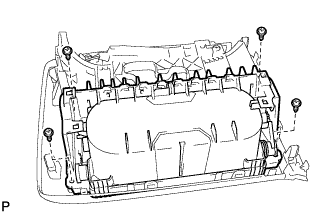

| 6. СНИМИТЕ ПОДСТАВКУ ДЛЯ ЧАШКИ ПАНЕЛИ ПРИБОРОВ |
Выверните 4 винта и снимите подставку для чашки с панели приборов.
 |

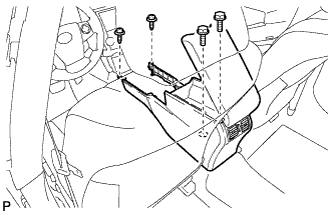

| 7. СНИМИТЕ ВЕРХНИЙ ВЕЩЕВОЙ ЯЩИК В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА В СБОРЕ |
Выверните 2 винта.
 |
Освободите 4 фиксатора и 2 направляющие, как показано на рисунке.
 |
Расцепите зажим.
 |
Отсоедините 2 разъема и снимите верхний вещевой ящик в облицовке туннеля пола в сборе.
| 8. СНИМИТЕ ВОЗДУХОВОД ВЕЩЕВОГО ЯЩИКА В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА № 4 |
Освободите захват и снимите воздуховод № 4 вещевого ящика в облицовке туннеля пола.
 |

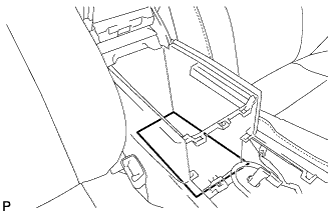

| 9. СНИМИТЕ КОВРИК ВЕЩЕВОГО ЯЩИКА В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА |
Снимите коврик вещевого ящика в облицовке туннеля пола.
 |

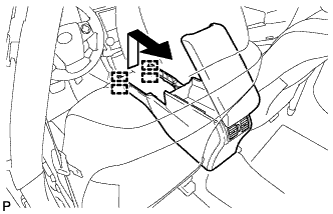

| 10. СНИМИТЕ ВЕЩЕВОЙ ЯЩИК В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА В СБОРЕ |
Выверните 2 болта и 2 винта.
 |
Потяните вещевой ящик в облицовке туннеля пола в направлении, указанном на рисунке стрелкой, чтобы освободить 4 направляющих и снять его.
 |
