УСТАНОВИТЕ ВОЗДУХОВОД ВЕЩЕВОГО ЯЩИКА В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА № 4
УСТАНОВИТЕ ВЕРХНИЙ ВЕЩЕВОЙ ЯЩИК В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА В СБОРЕ
УСТАНОВИТЕ ПОДСТАВКУ ДЛЯ ЧАШКИ ВЕЩЕВОГО ЯЩИКА В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА
Передний Вещевой Ящик В Облицовке Туннеля Пола -- Установка |
| 1. УСТАНОВИТЕ ВЕЩЕВОЙ ЯЩИК В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА В СБОРЕ |

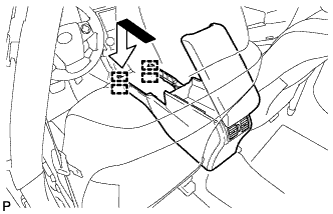

Введите в зацепление 4 направляющих, как показано на рисунке.
 |
Установите вещевой ящик в облицовке туннеля пола в сборе и закрепите его 2 болтами и 2 винтами.
| 2. УСТАНОВИТЕ КОВРИК ВЕЩЕВОГО ЯЩИКА В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА |
Установите коврик вещевого ящика в облицовке туннеля пола.
| 3. УСТАНОВИТЕ ВОЗДУХОВОД ВЕЩЕВОГО ЯЩИКА В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА № 4 |
Установите воздуховод № 4 вещевого ящика в облицовке туннеля пола и закрепите его захватом.
| 4. УСТАНОВИТЕ ВЕРХНИЙ ВЕЩЕВОЙ ЯЩИК В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА В СБОРЕ |
Подсоедините 2 разъема.
Введите зажим в зацепление.
Введите в зацепление 2 направляющих и 4 фиксатора, как показано на рисунке.
 |
Установите верхний вещевой ящик в облицовке туннеля пола в сборе и закрепите 2 винтами.
| 5. УСТАНОВИТЕ ПОДСТАВКУ ДЛЯ ЧАШКИ ПАНЕЛИ ПРИБОРОВ |
Установите подставку для чашки панели приборов и закрепите ее 4 винтами.
| 6. УСТАНОВИТЕ ПОДСТАВКУ ДЛЯ ЧАШКИ ВЕЩЕВОГО ЯЩИКА В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА |
Установите подставку для чашки вещевого ящика в облицовке туннеля пола на заднюю верхнюю облицовку панели пола в сборе.
| 7. УСТАНОВИТЕ ВЕРХНЮЮ ПАНЕЛЬ ЗАДНЕЙ КОНСОЛИ В СБОРЕ |
Подсоедините все разъемы.
Установите верхнюю заднюю облицовку панели пола и закрепите ее 6 фиксаторами.
 |
Установите рычаг переключения передач в положение P.
| 8. УСТАНОВИТЕ РУКОЯТКУ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В СБОРЕ |
Поверните рукоятку рычага переключения передач по часовой стрелке для ее установки.
 |
| 9. УСТАНОВИТЕ ПРАВУЮ ОБЛИЦОВКУ ПЕРЕДНЕЙ ПАНЕЛИ |
Установите обивку правой панели и закрепите ее 3 фиксаторами и 8 направляющими.
 |
| 10. УСТАНОВИТЕ ЛЕВУЮ ОБЛИЦОВКУ ПЕРЕДНЕЙ ПАНЕЛИ |
Установите обивку левой панели и закрепите ее 3 фиксаторами и 8 направляющими.
 |
