Защитная Накладка Панели Приборов -- Повторная Сборка |

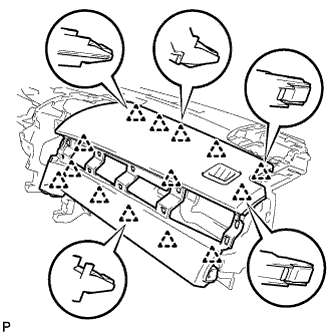

| 1. УСТАНОВИТЕ ОБЛИЦОВКУ ПАНЕЛИ ПРИБОРОВ № 2 В СБОРЕ |
Введите в зацепление 14 фиксаторов.
 |
Установите облицовку панели приборов № 2 в сборе и закрепите ее 2 винтами <C>.
 |
| 2. УСТАНОВИТЕ ВОЗДУХОВОД № 2 СОЕДИНЕНИЯ ОТОПИТЕЛЯ И ВОЗДУХОВОДА С ДЕФЛЕКТОРОМ |
Установите воздуховод № 2 соединения отопителя и воздуховода с дефлектором и закрепите его 2 винтами <C>.
 |
| 3. УСТАНОВИТЕ АНТЕННУ СИСТЕМЫ НАВИГАЦИИ В СБОРЕ (для моделей с системой навигации) |
Введите в зацепление 2 зажима.
Установите антенну системы навигации в сборе и закрепите ее 2 винтами.
| 4. УСТАНОВИТЕ СОПЛО ОТТАИВАТЕЛЯ В СБОРЕ |
Введите в зацепление 2 направляющие.
 |
Установите сопло оттаивателя в сборе и закрепите его 3 винтами <C>.
| 5. УСТАНОВИТЕ АНТЕННЫЙ ШНУР В СБОРЕ (для моделей с левосторонним рулевым управлением) |
Установите антенный шнур и закрепите его 8 зажимами.
| 6. УСТАНОВИТЕ АНТЕННЫЙ ШНУР В СБОРЕ (для моделей с правосторонним рулевым управлением) |
Установите антенный шнур и закрепите его 10 зажимами.
| 7. УСТАНОВИТЕ ТРУБОПРОВОД БОКОВОГО СОПЛА ОТТАИВАТЕЛЯ № 2 |
Введите в зацепление 2 захвата.
 |
Установите воздуховод бокового сопла оттаивателя № 2 и закрепите его винтом <C>.
| 8. УСТАНОВИТЕ ТРУБОПРОВОД БОКОВОГО СОПЛА ОТТАИВАТЕЛЯ № 1 |
Введите в зацепление 2 захвата.
 |
Установите воздуховод бокового сопла оттаивателя № 1 и закрепите его винтом <C>.
| 9. УСТАНОВИТЕ ИОННЫЙ ГЕНЕРАТОР В СБОРЕ (для моделей с ионным генератором) |
Установите ионный генератор в сборе и закрепите 3 винтами.
| 10. УСТАНОВИТЕ ВОЗДУХОВОД № 3 СОЕДИНЕНИЯ ОТОПИТЕЛЯ И ВОЗДУХОВОДА С ДЕФЛЕКТОРОМ (для моделей с левосторонним рулевым управлением) |
Установите воздуховод № 3 соединения отопителя и воздуховода с дефлектором и закрепите его 3 винтами <C>.
 |
Установите фиксатор.
| 11. УСТАНОВИТЕ ВОЗДУХОВОД СОЕДИНЕНИЯ ОТОПИТЕЛЯ И ВОЗДУХОВОДА С ДЕФЛЕКТОРОМ В СБОРЕ (для моделей с правосторонним рулевым управлением) |
Соедините воздуховод соединения отопителя и воздуховода с дефлектором в сборе с ионным генератором в сборе.
Закрепите воздуховод соединения отопителя и воздуховода с дефлектором в сборе с помощью 3 винтов <C>.
 |
Установите фиксатор.
| 12. УСТАНОВИТЕ ВОЗДУХОВОД № 1 СОЕДИНЕНИЯ ОТОПИТЕЛЯ И ВОЗДУХОВОДА С ДЕФЛЕКТОРОМ (кроме моделей с левосторонним рулевым управления и ионным генератором) |
Установите воздуховод № 1 соединения отопителя и воздуховода с дефлектором и закрепите его 3 винтами <C>.
 |
Установите фиксатор.
| 13. УСТАНОВИТЕ ВОЗДУХОВОД СОЕДИНЕНИЯ ОТОПИТЕЛЯ И ВОЗДУХОВОДА С ДЕФЛЕКТОРОМ В СБОРЕ (для моделей с левосторонним рулевым управления и ионным генератором) |
Соедините воздуховод соединения отопителя и воздуховода с дефлектором в сборе с ионным генератором в сборе.
Закрепите воздуховод соединения отопителя и воздуховода с дефлектором в сборе с помощью 3 винтов <C>.
 |
Установите фиксатор.
| 14. УСТАНОВИТЕ ПЕРЕДНЮЮ ПОДУШКУ БЕЗОПАСНОСТИ ПАССАЖИРА |
- ПРИМЕЧАНИЕ:
- При ненадлежащем порядке ввода в зацепление креплений можно повредить развертываемую часть фронтальной подушки безопасности переднего пассажира в сборе.
Введите в зацепление 3 крепления, как показано на рисунке.
 |
Надавите на переднюю подушку безопасности пассажира, чтобы ввести в зацепление 3 крепления.
Установите переднюю подушку безопасности пассажира и закрепите ее 2 винтами.
| 15. УСТАНОВИТЕ ШТИФТ №1 ПАНЕЛИ ПРИБОРОВ |
Установите 4 штифта панели приборов № 1 и закрепите их 4 винтами <C>.
